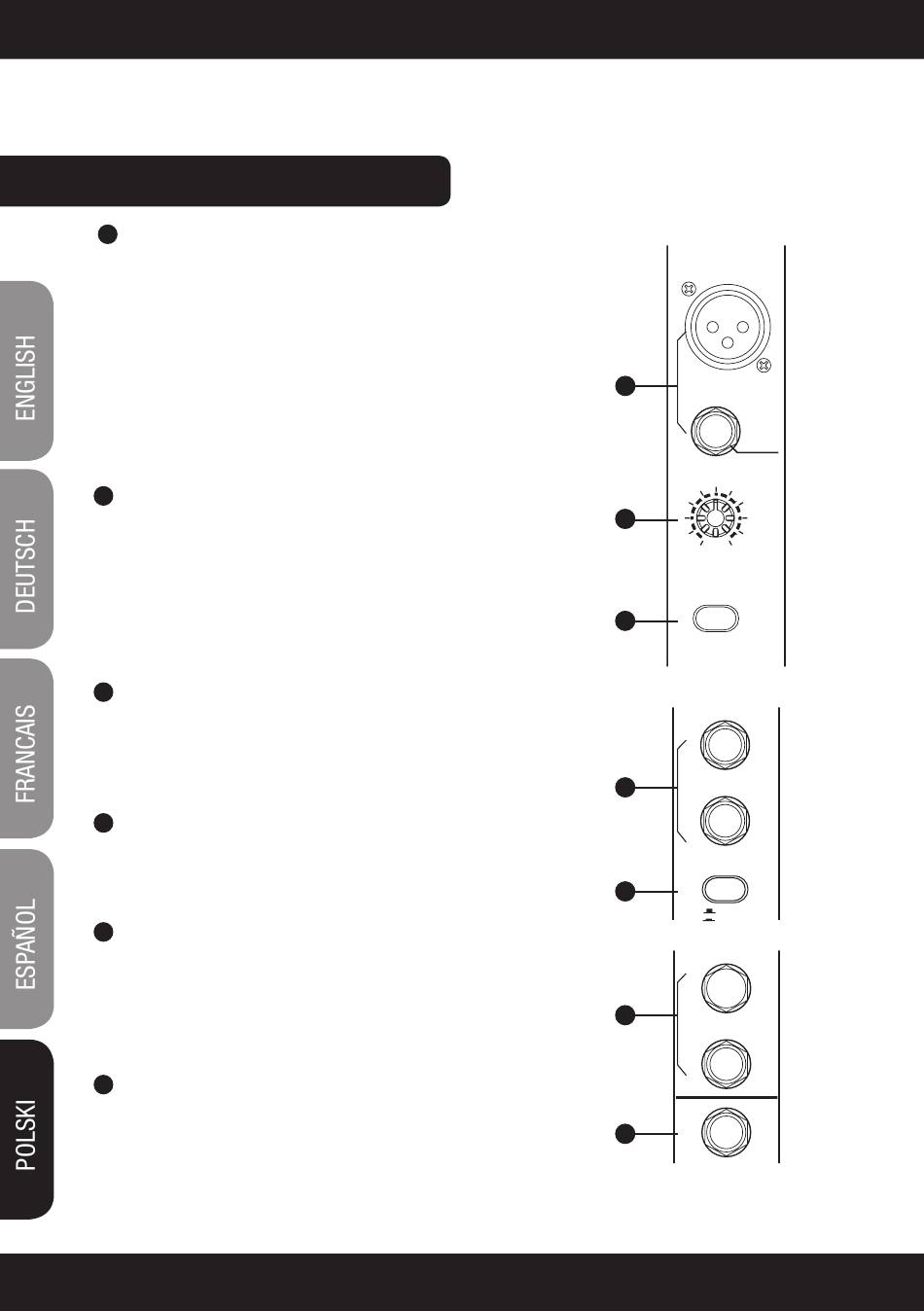

ELEMENTY STEROWANIA:

1
KANAŁY MONO MIC/LINE
Można do nich podłączyć symetryczne, niskoimpedancyjne mikrofony
lub źródło sygnału o niskim poziomie przez gniazda XLR. Do gniazda
1/4" Jack można podłączyć mikrofon lub instrument o poziomie
liniowym, jak syntezatory, automaty perkusyjne, procesory efektów i
inne urządzenia o liniowym poziomie wyjściowym.
Uwaga: Nie wolno podłączać niesymetrycznego mikrofonu do gniazda
XLR ponieważ może to spowodować uszkodzenie zarówno mikrofonu
jak i miksera. Nie ma również możliwości jednoczesnego wykorzy-
stania wejść MIC i LINE tego samego kanału, należy używać tylko
jednego z nich jako źródła sygnału dla każdego kanału.
2
USTAWIENIE POzIOMU WEJŚCIOWEGO
Ten regulator poziomu wejściowego zaopatrzono w 2 różne skale:
Jedną przeznaczono do mikrofonu, drugą do sygnału o poziomie li-
niowym. Podczas korzystania z mikrofonu należy używać ZEWNĘTRZ-
NEJ skali (0~40dB), w przypadku instrumentów o poziomie liniowym
należy ustawić regulator w taki sposób aby dioda LED poziomu
szczytowego migała czasami, aby zapobiec przesterowaniu kanału
wejściowego.
3
PRzEŁĄCzNIK FILTRA GÓRNOPRzEPUSTOWEGO
Ten przycisk aktywuje filtr częstotliwości poniżej 75Hz o spadku
18 dB na oktawę. Można użyć tej funkcji aby zminimalizować
przydźwięk spowodowany zasilaniem, lub zakłócenia mechaniczne
wynikające z używania mikrofonu.
4
WEJŚCIA STEREO
Zorganizowane są w pary stereo i wyposażone w gniazda 1/4" TRS.
Należy używać lewego wejścia w przypadku podłączenia monofo-
nicznego sygnału wejściowego do WEJŚCIA STEREO.
5
+4dBu/-10dBV
Te przełączniki zmieniają czułość wejść liniowych kanałów stereo.
+4dBu jest rekomendowany do profesjonalnych urządzeń audio,
-10dBV zalecany jest do ogółu urządzeń HI-FI. W razie wątpliwości
należy w pierwszej kolejności spróbować ustawienia +4dBu i jeśli
poziom jest zbyt niski, należy przestawić przełącznik na -10dBV.
6
WYSYŁKI AUX
Te gniazda 1/4" służą do przesłania sygnału z szyn zbiorczych AUX
do zewnętrznych urządzeń, takich jak procesory efektów. Można ich
również użyć jako wyjść odsłuchowych podłączając wzmacniacz
mocy lub aktywną kolumnę.
MIC 1
1
BAL OR
UNBAL
LINE IN 1
2
+15dB -25dB LINE
0dB 40dB MIC
3
LOW CUT
75Hz 18dB/Oct
LINE IN 19/20
4
LEFT(MONO)
RIGHT
5
+4dBu
-10dBV
AUX SENDS
1
6
2
7
PHONE
