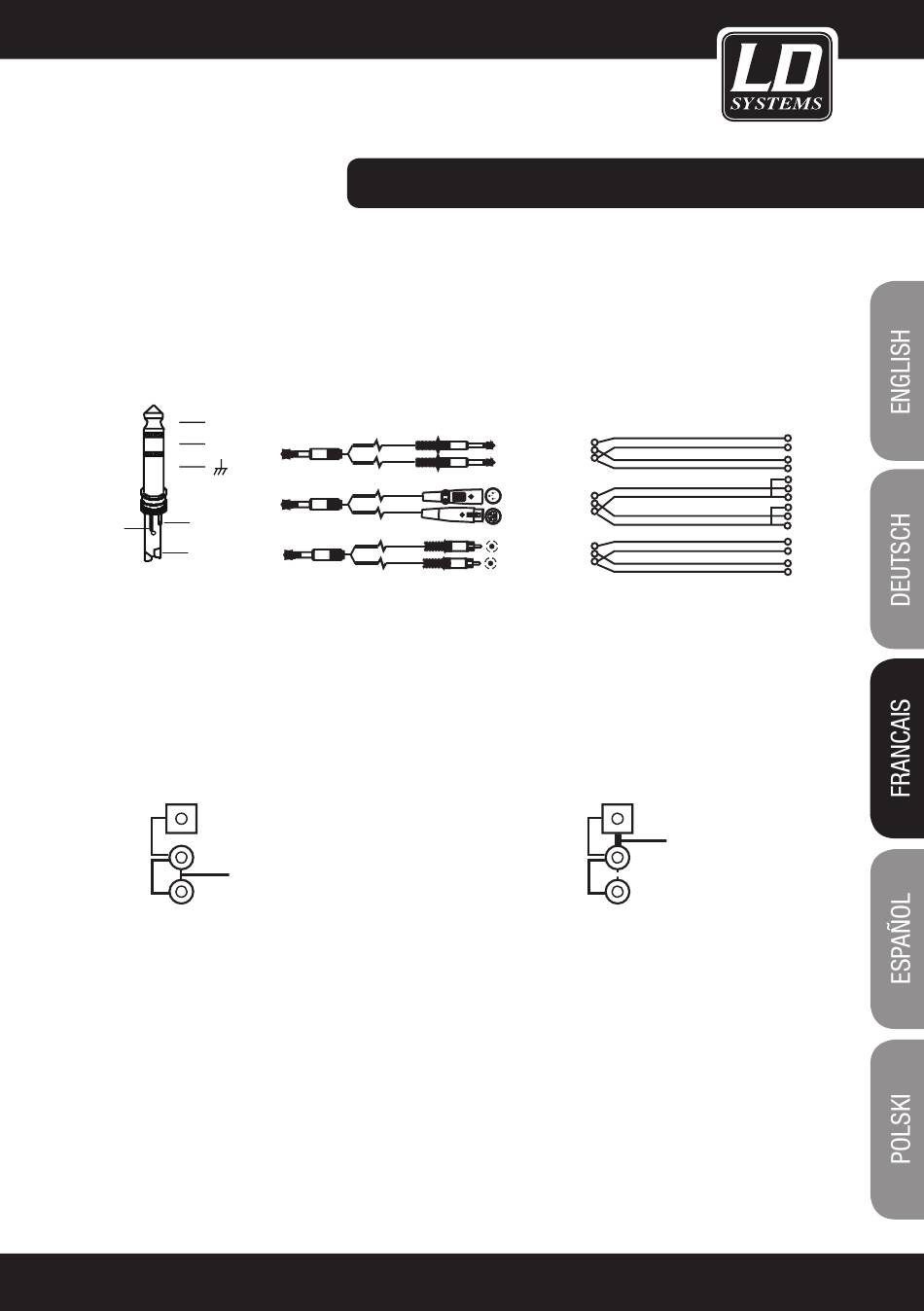

BRANChEMENT DES POINTS D'INSERTION

Si vous utilisez les points d'insertion des généraux d'une console de mixage, vous disposerez peut-être d'un seul
jack TRS pour le départ et le retour insertion.
Dans ce cas, il faut utiliser un câble "en Y", configuré comme dans les exemples ci dessous.
POUR POINT D'INSERTION jACK 6,35 MM TRS
CÂBLE D'INSERTION
Send
Return
Tip
Ring
Sleeve

POUR LES EXPERTS

Les départs auxiliaires (AUX SENDS) sont configurés après fader (poST-FADER) en usine. Si vous possédez
quelques compétences en soudure de composants électroniques, vous pouvez modifier ce statut et configurer
tous vos départs avant fader (pRE-FADER).
AUX
(PRE)
Disconnect
POST
the POST route
Before
INSTALLATION & BranCheMentS :
TIP RING SLEEVE
TIP RING SLEEVE
TIP RING SLEEVE
MODIFICATION À APPORTER SUR UNE VOIE MONO
ET SUR UNE VOIE STÉRÉO
Tip
Ring
SLEEVE TIP
Sleeve
SLEEVE RING TIP
Tip
Ring
Sleeve
Tip
Ring
Sleeve
AUX
(PRE)
POST
Tip (Send)
Sleeve
Tip (Return)
Sleeve
1
2 (Send)
3
1
2 (Return)
3
Centre (Send)
Screen
Centre (Return)
Screen
Solder the PRE route
After
