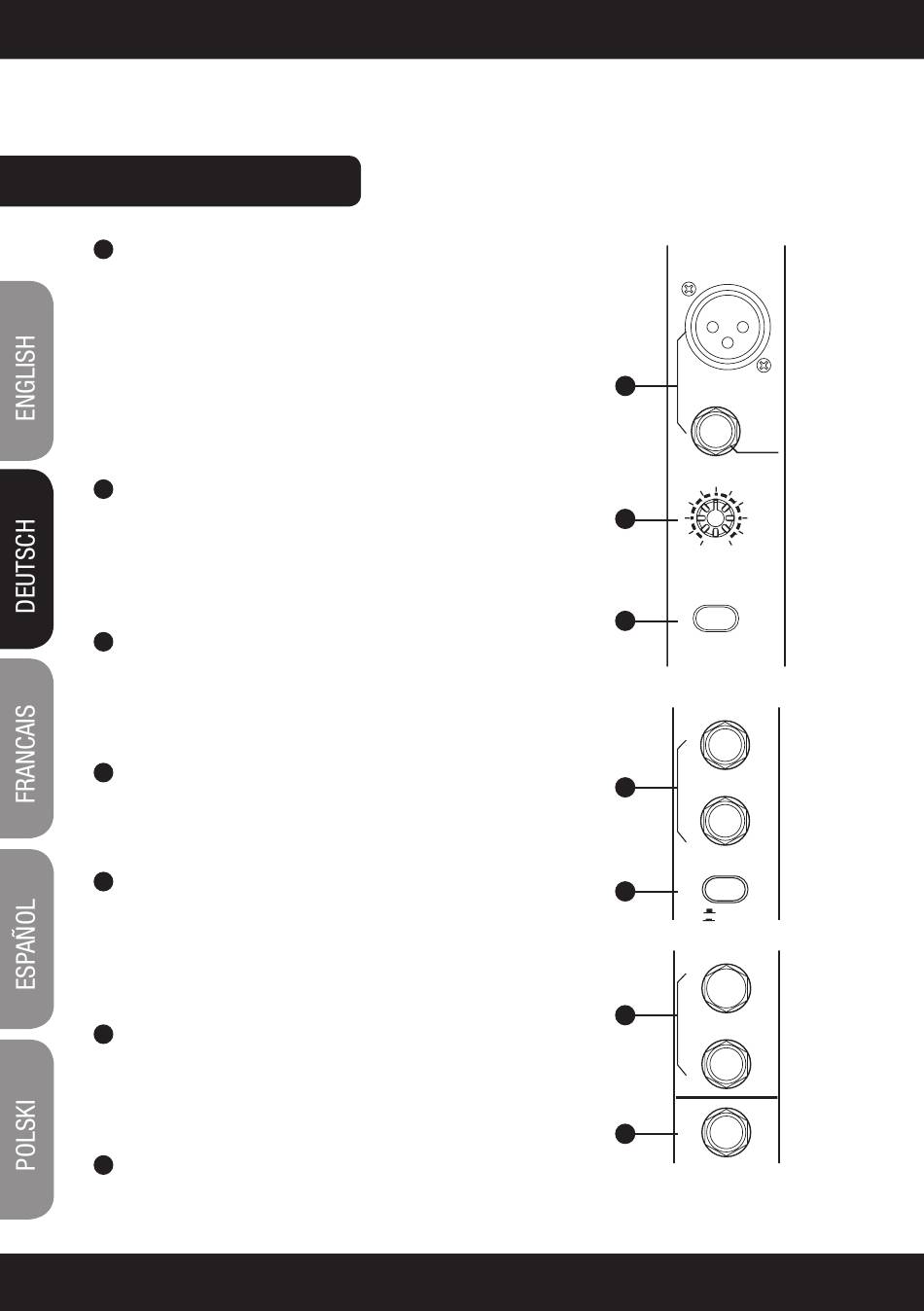

BEDIENeLeMente:

1
MONOKANÄLE (MIC/LINE)
An diesen XLR-Buchsen können Sie niederohmige Mikrofone und
andere Quellen mit niedrigem Pegel anschließen. Die 6,3 mm Klin-
kenbuchse ist für Line-pegel-Mikrofone und -Geräte wie Synthesizer,
Drumcomputer und Effektprozessoren geeignet.
Anmerkung: Schließen Sie niemals unsymmetrische Mikrofone an
der XLR-Buchse an, da Sie dadurch Mikrofon und Mixer beschädigen
können. Die XLR- und die LINE-Buchse eines Kanals können nicht
gleichzeitig belegt werden. Verwenden Sie immer nur den für die
jeweilige Quelle geeigneten Anschluss.
2 EINSTELLUNG DES EINGANGSPEGELS
Dieser Regler verfügt über 2 unterschiedliche Skalen: Eine Skala für
den Mikrofon- und eine für den Line-pegel. Wenn Sie ein Mikrofon
verwenden, lesen Sie die Werte an der ÄUßEREN Skala ab (0~40 dB).
Um bei Line-Quellen Verzerrungen im Kanal zu verhindern, sollten Sie
den Regler so einstellen, dass die peak-LED nicht dauerhaft leuchtet.
3 HOCHPASSFILTER (LOW CUT)
Drücken Sie diese Taste, um den Hochpassfilter (Einsatzfrequenz 75
Hz, Flankensteilheit 18 dB/Okt.) zu aktivieren. Mit Hilfe des Hoch-
passfilters können Netzbrummen oder über das Stativ übertragene
Trittschallgeräusche reduziert werden.
4 STEREOKANÄLE
Stereokanäle sind als Stereopaare mit 6,3 mm Klinkenbuchsen
(TRS) ausgeführt. Wenn Sie eine Mono-Quelle anschließen möchten,
verwenden Sie dafür den linken STEREoEINGANG.
5 UMSCHALTER +4 dBu/-10 dBV
Mit Hilfe dieses Schalters können Sie bei den Stereokanälen die
Empfindlichkeit der Line-Eingänge auswählen. Wählen Sie +4 dBu
für professionelles Audio-Equipment und -10 dBV für normale Hi-Fi-
Geräte. Im Zweifelsfall wählen Sie zuerst die Einstellung +4 dBu und
wechseln dann zu -10 dBV, falls der Pegel nicht ausreicht.
6 AUX SENDS
An diesen 6,3 mm Klinkenbuchsen kann das Signal des AUX-Bus
abgegriffen und an externe Geräte wie z. B. Effektgeräte ausgegeben
werden. Die AUX SENDS können zusammen mit einem Leistungsver-
stärker und Monitorboxen als Monitor-Ausgänge verwendet werden.
7 PHONE
Über diese Buchse kann das Summensignal über Kopfhörer abgehört
werden.
