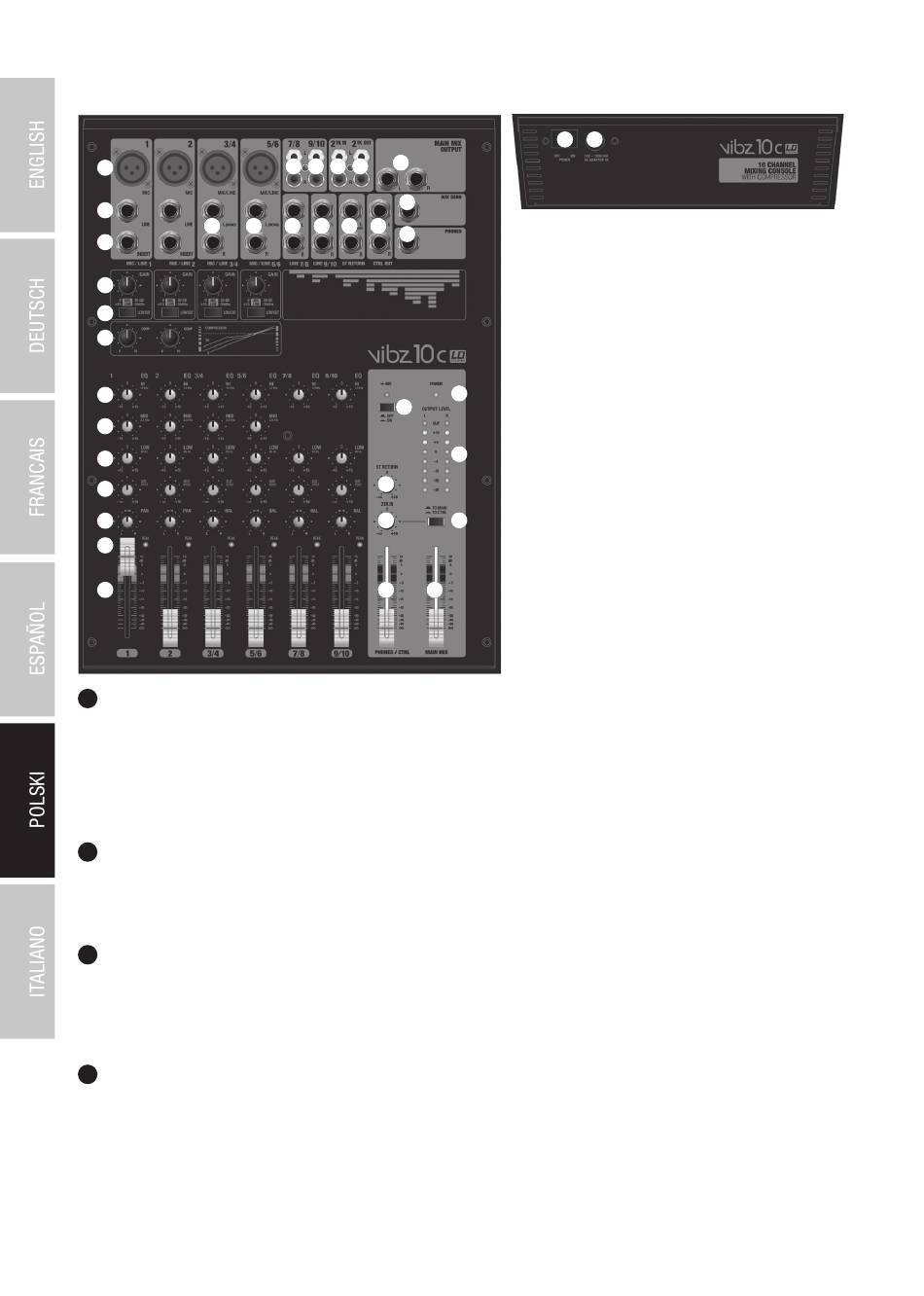

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI
1
2
14
3
4
5
6
7
8
9
10
11
12
13
1
WEJŚCIA MIKROFONOWE (MIC IN) KANAŁÓW 1/2 ORAZ 3/4–5/6
Symetryczne wejścia kanałów 1 i 2 oraz 3/4 i 5/6 wyposażone w 3-stykowe gniazda XLR do podłączenia mikrofonów. Kanały 1 i 2 są
kanałami monofonicznymi, a kanały 3/4 i 5/6 mogą pełnić funkcję zarówno kanałów monofonicznych, jak i stereofonicznych w zależności
od podłączonych urządzeń (XLR i gniazdo jack L IN = mono/gniazdo jack L i R IN (prawe) = stereo). Aby umożliwić pracę z mikrofonami
pojemnościowymi, urządzenie zostało wyposażone w 48 V zasilanie phantom, które po włączeniu jest dostępne bezpośrednio z gniazd XLR (nr 30).
Przed podłączeniem/odłączeniem mikrofonów należy ustawić regulator wzmocnienia (nr 4) na minimum (maksymalny obrót w lewo), a zasilanie
phantom włączyć/wyłączyć po/przed podłączeniu/odłączeniem mikrofonu.
2
WEJŚCIA LINIOWE (LINE IN) KANAŁÓW 1/2
Symetryczne wejścia kanałów mono 1 i 2 wyposażone w gniazda jack 6,3 mm do podłączenia zewnętrznych urządzeń wejściowych o linio-
wym poziomie sygnału. Przed podłączeniem/odłączeniem kabla zakończonego złączem jack 6,3 mm należy ustawić regulator wzmocnienia
(nr 4) na minimum (maksymalny obrót w lewo).
3
ROZCIĘCIE (INSERT) KANAŁÓW 1/2
3-stykowe gniazdo jack 6,3 mm do włączania zewnętrznego urządzenia przetwarzającego sygnał (kompresora, bramki szumów) w odpo-
wiedni kanał pulpitu mikserskiego. Do podłączenia wymagany jest specjalny kabel Insert (kabel Y, zakończony jednym wtykiem jack stereo
i dwoma wtykami jack mono lub XLR). Przyporządkowanie styków gniazda jest następujące: TIP (nasadka) = Send (wysyłka sygnału), RING
(pierścień) = Return (powrót sygnału), SLEEVE (tuleja) = masa (uziemienie).
4
WZMOCNIENIE KANAŁÓW (GAIN) 1–4
Regulowanie wstępnego wzmocnienia wejścia mikrofonowego w zakresie od 0 do 50 dB lub czułości wejścia liniowego w zakresie od +15
do −35 dBu. Ustawić regulator wzmocnienia tak, aby dioda wartości szczytowej odpowiedniego kanału zapalała się na krótko wyłącznie dla
szczytowych poziomów przekazywanego sygnału. Unikać ciągłego świecenia się diody wartości szczytowej poprzez obniżenie wstępnego
wzmocnienia wejścia lub czułości wejścia.
