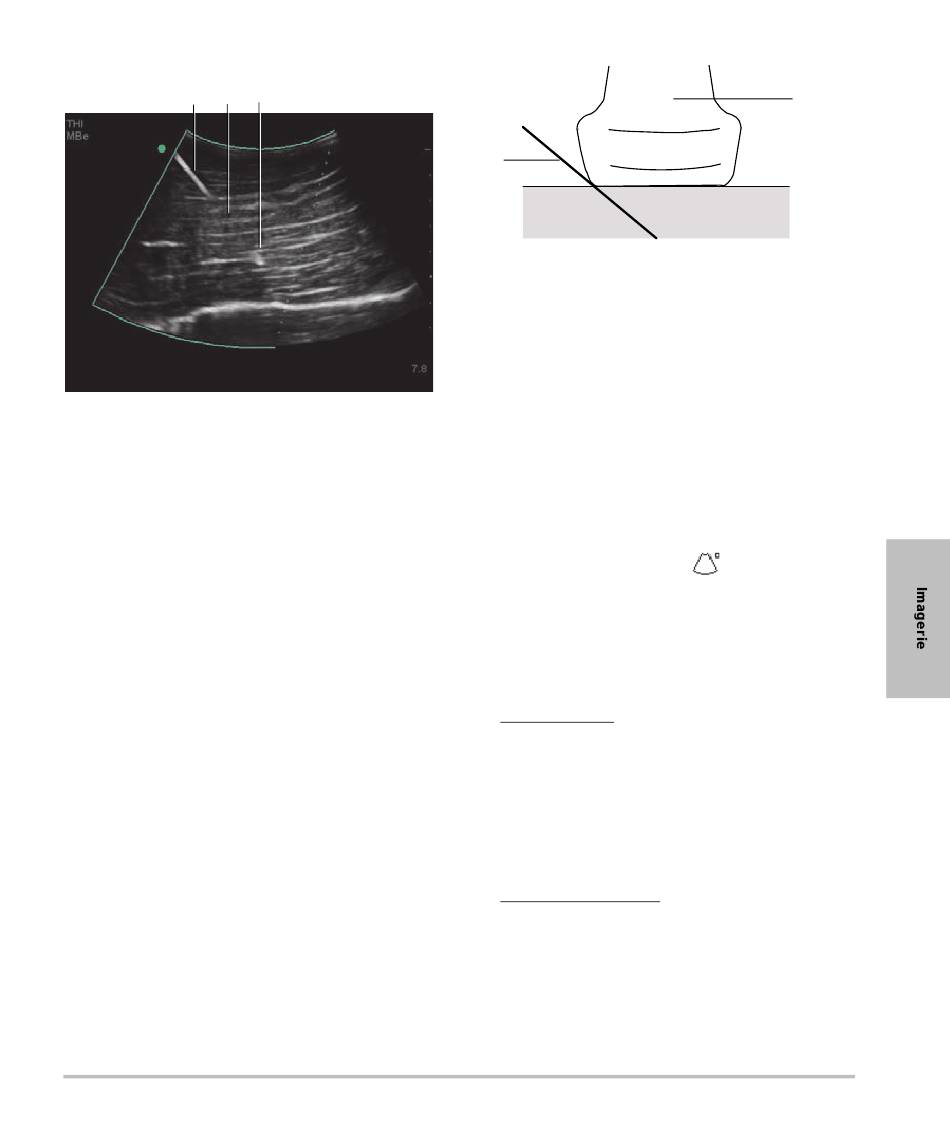

Figure 2 Dans le cas d'une sonde à tête courbe, il
est possible que seuls certains segments de la tige
de l'aiguille soient affichés :
1 - Tige supérieure de l'aiguille
2 - Segment non affiché de la tige de l'aiguille le ou
(les segments non affichés varient en fonction de
l'image)
3 - Extrémité de l'aiguille

Taille et angle de l'aiguille

Utiliser une aiguille de calibre 17 ou 25
(recommandé). Les résultats de l'amélioration
peuvent dépendre du type et de la marque des
aiguilles utilisées. Pour plus d'informations, se
reporter à la documentation médicale relative à la
visibilité des aiguilles dans les procédures guidées
par échographie.
Il est possible d'incliner l'aiguille jusqu'à 50° par
rapport à la surface de la sonde. (Consultez
Figure 3 à la page 37.) Au-delà de 50°,
l'amélioration de l'aiguille peut diminuer. (MBe
présente peu d'avantages, voire aucun, pour les
procédures hors plan. MBe est destiné aux
procédures dans le plan uniquement.)
3
1
0 - 50°
Figure 3 Pour obtenir de meilleurs résultats,
incliner l'aiguille uniquement jusqu'à 50° par
rapport à la surface de la sonde :
1 - Aiguille
2 - Sonde

Sous-commandes MBe

Lorsque MBe est en marche, d'autres commandes
sont disponibles :
• Basc G/D bascule la zone concernée (le
pourtour) horizontalement sur l'image.
Pour réorienter toute l'image, utilisez la
commande d'orientation
« Commandes 2D », à la page 29.
• Profond, Moyen ou Marqué définit le bord
incliné du pourtour, qui est signalé par une ligne
pointillée. La sélection en cours est mise en
surbrillance en vert.
Sonde linéaire : Utilisez le paramètre offrant la
meilleure perpendicularité par rapport à la ligne
pointillée. Dans la zone d'amélioration, plus une
structure linéaire est perpendiculaire à la ligne
pointillée, plus elle est améliorée. De même,
moins une structure linéaire est perpendiculaire
(et plus elle est parallèle) à la ligne pointillée,
moins elle est améliorée.
Sonde à tête courbe : Dans le cas d'une
structure linéaire dont l'angle est de 30° ou
moins par rapport à la surface de la sonde,
utiliser Profond pour une amélioration optimale.
Dans le cas d'une structure linéaire inclinée de
30-40°, utiliser Moyen. Dans le cas d'une
structure linéaire inclinée de 40° ou plus, utilisez
Marqué.
Chapitre 3 : Imagerie
2
. Consultez
37
