5 8 Installation de l'équipement de mesure pour NIRFlex Fiber Optic SMA

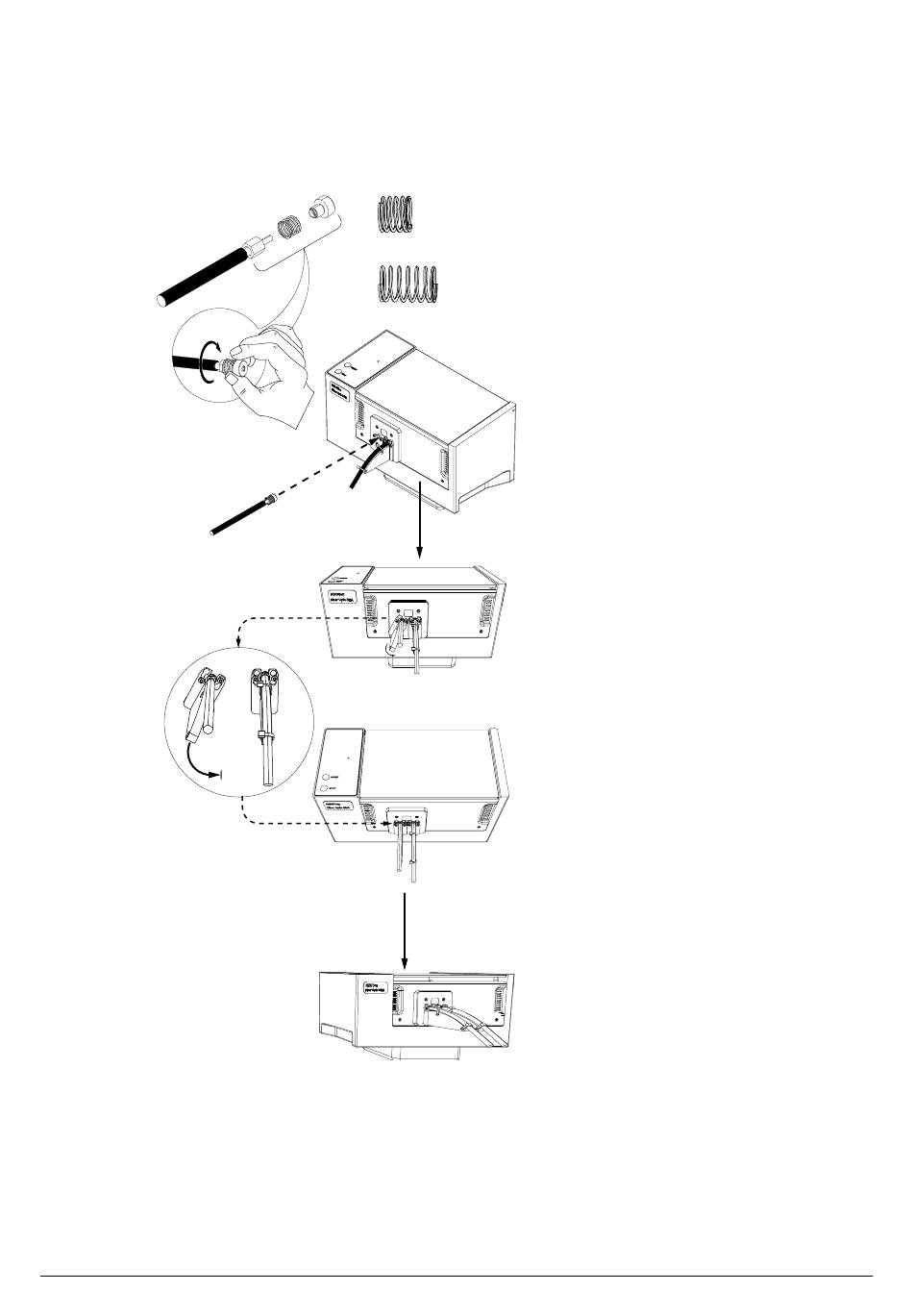

Procéder comme suit pour installer l'instrument:
54
Connecteur de gauche =
Pour monter l'adaptateur SMA sur le câble
ressort court
optique:
Connecteur de droite =
•
ressort long
REMARQUE
Le ressort doit bouger librement après
l'installation! Serrer la rainure d'espacement
à la force de la main!
•
•
•
•
Mettre le ressort sur le connecteur de
fibre et fixer l'extrémité du connecteur
avec la rainure d'espacement filetée.
Insérer le câble optique.
Le placer dans l'emplacement du câble
du dispositif de décharge et tourner ce
dispositif pour qu'il soit aligné sur les
têtes de vie de la prise SMA.
Pousser le dispositif de décharge contre
le ressort du câble optique et le placer
verticalement.
Serrer les deux vis de fixation du dispo-
sitif de décharge à la force de la main.
• Fixer le câble optique avec les serre-
câbles.
