Contrôle par laser de référence
Le laser génère un faisceau constant avec une longueur d'onde stable de 633 nm. Le faisceau laser a
est couplé au faisceau NIR b pour traverser l'interféromètre avant d'être découplé d et analysé par le
«capteur de signal de retour du laser» e. Une fraction du faisceau est déviée au niveau du polariseur
b et saisie par un capteur d'intensité c pour surveiller la qualité du faisceau laser. La position et la
fréquence du déplacement du prisme par le moteur linéaire f produit un décalage de phase relatif
alterné de la lumière laser. Réfléchi par un deuxième polariseur d, le décalage de phase génère une
amplitude alternée. Cette amplitude est détectée par le «capteur laser» e, donnant des informations
précises sur la vitesse et la position (relative) du prisme. Le signal de retour est utilisé pour contrôler la
vitesse du moteur linéaire f et pour définir les points d'échantillonnage de l'interférogramme NIR.

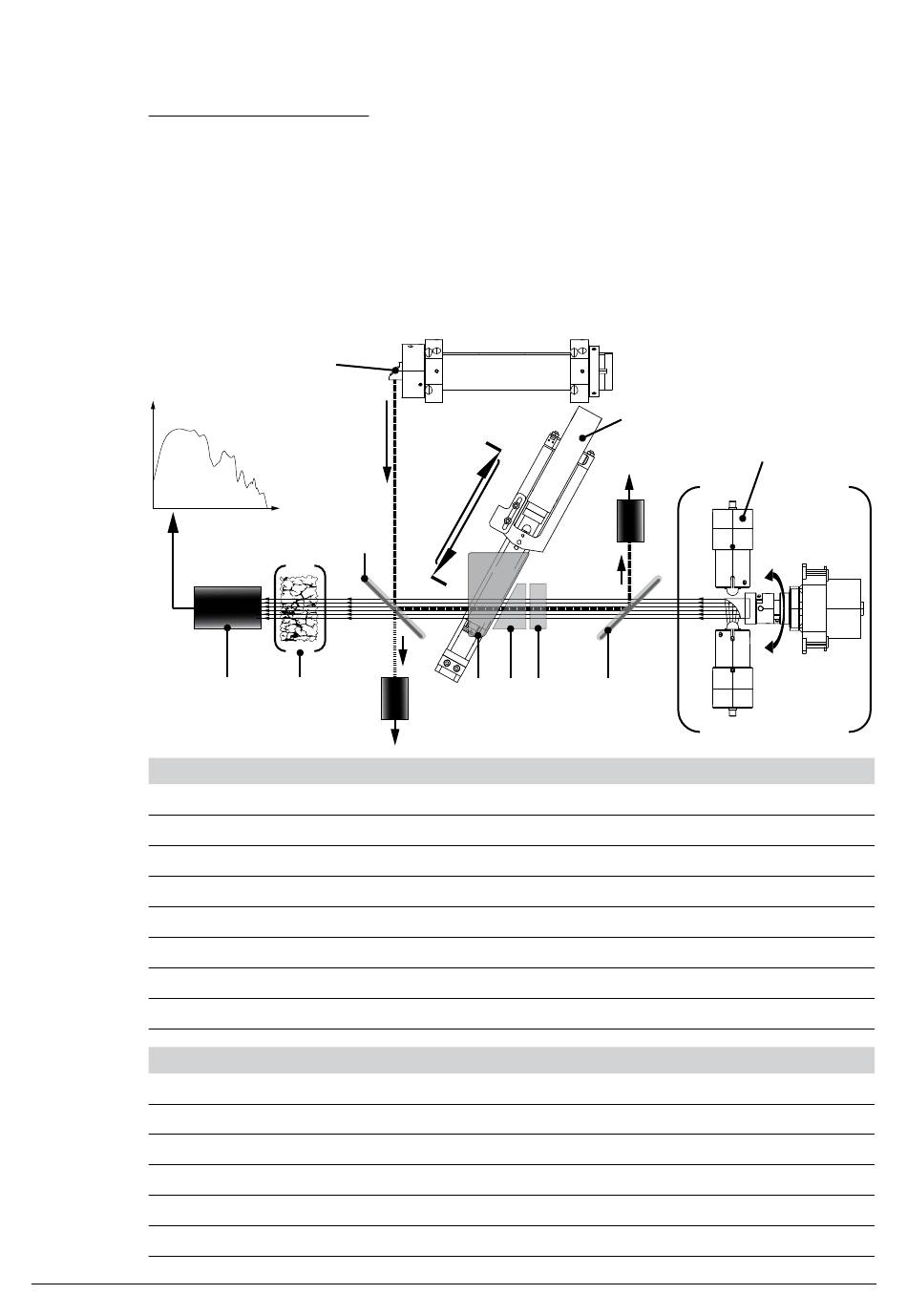

a
H G
Trajet optique NIR effectif
Bloc d'éclairage NIR avec lampe de rechange et réflecteur parabolique motorisé
A
Premier polariseur
B
Comparateur (bloc biréfringent)
C
Prisme biréfringent fixe
D
E Prisme biréfringent mobile
F Deuxième polariseur
G Echantillon
H Détecteur d'interférogramme
Chemin du signal du laser de référence
a Fenêtre de sortie du laser
b Deuxième polariseur (agit comme diviseur de faisceau pour le laser)
c Capteur de puissance de sortie du laser
d Premier polariseur
e Détecteur du signal de retour du laser
f Moteur linéaire pour le déplacement du prisme
19
LASER – 633 nm
F + b
E D
c
4 Description du fonctionnement
f
e
C B d
+
NIRFlex N-500 Manuel d'instructions
Lampe de rechange
A
