Instrument de base

L'instrument de base est formé d'un spectromètre, d'un bloc twin lamps, d'un laser et de cartes
électroniques. Le logiciel (embarqué) de l'instrument commande le spectromètre et communique avec
le logiciel NIRWare tournant sur le PC et avec la cellule de mesure. Il contrôle tous les actionneurs
(moteur pas à pas, chauffage, etc.) et les capteurs (barrière lumineuse, capteur de température, etc.)
dans la cellule de mesure. Le capteur fait partie de la cellule de mesure.

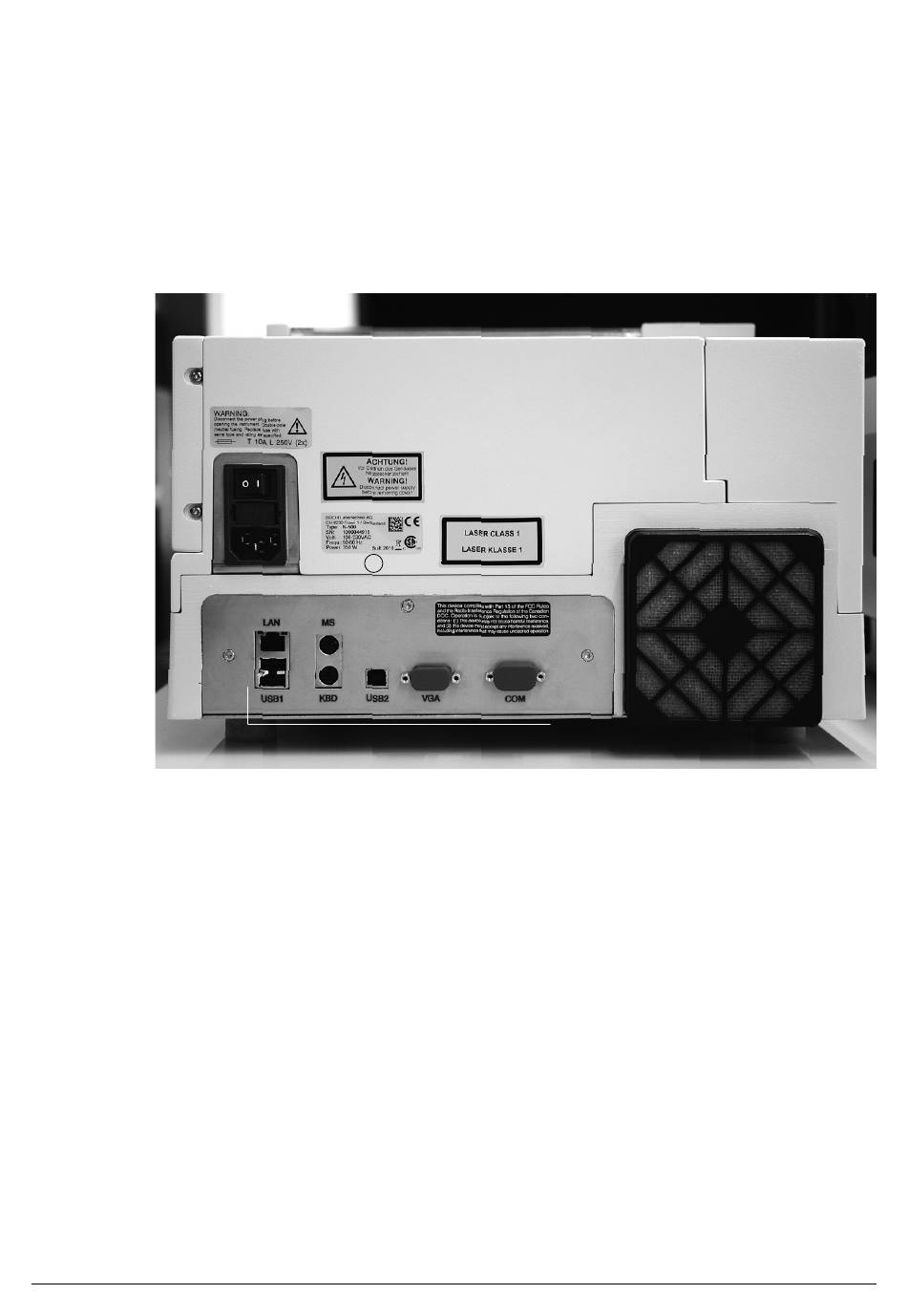

a Commutateur principal
b Fusibles primaires
c Prise de courant
d Plaque de série avec numéro de série
4 3 1 Bloc d'éclairage
Le bloc d'éclairage est un bloc twin lamps, formé deux modules:
• Un module d'éclairage primaire, utilisé dans des conditions normales.
• Un module d'éclairage secondaire, seulement utilisé en cas de défaillance du module primaire.
Quand le logiciel NIRWare détecte une défaillance de la lampe primaire, il commute automatiquement
sur le module d'éclairage secondaire. Jusqu'au remplacement du module primaire, le spectromètre
analyse le spectre avec le module secondaire.
Le système rappelle à l'opérateur de remplacer le module d'éclairage primaire. C'est une opération
simple. Voir la section 7.4. Le module d'éclairage secondaire peut seulement être remplacé par le
personnel de maintenance.
Les heures de fonctionnement sont enregistrées séparément pour chaque module. Les lampes ont
une durée d'utilisation d'environ 6000 h respectivement.
24
a
b
c
4
e
f
4 Description du fonctionnement
e Connexion Ethernet
f Interfaces pour intervalles de maintenance
(USB 1, USB 2, KBD, MS, VGA, COM)
g Filtre de ventilation
