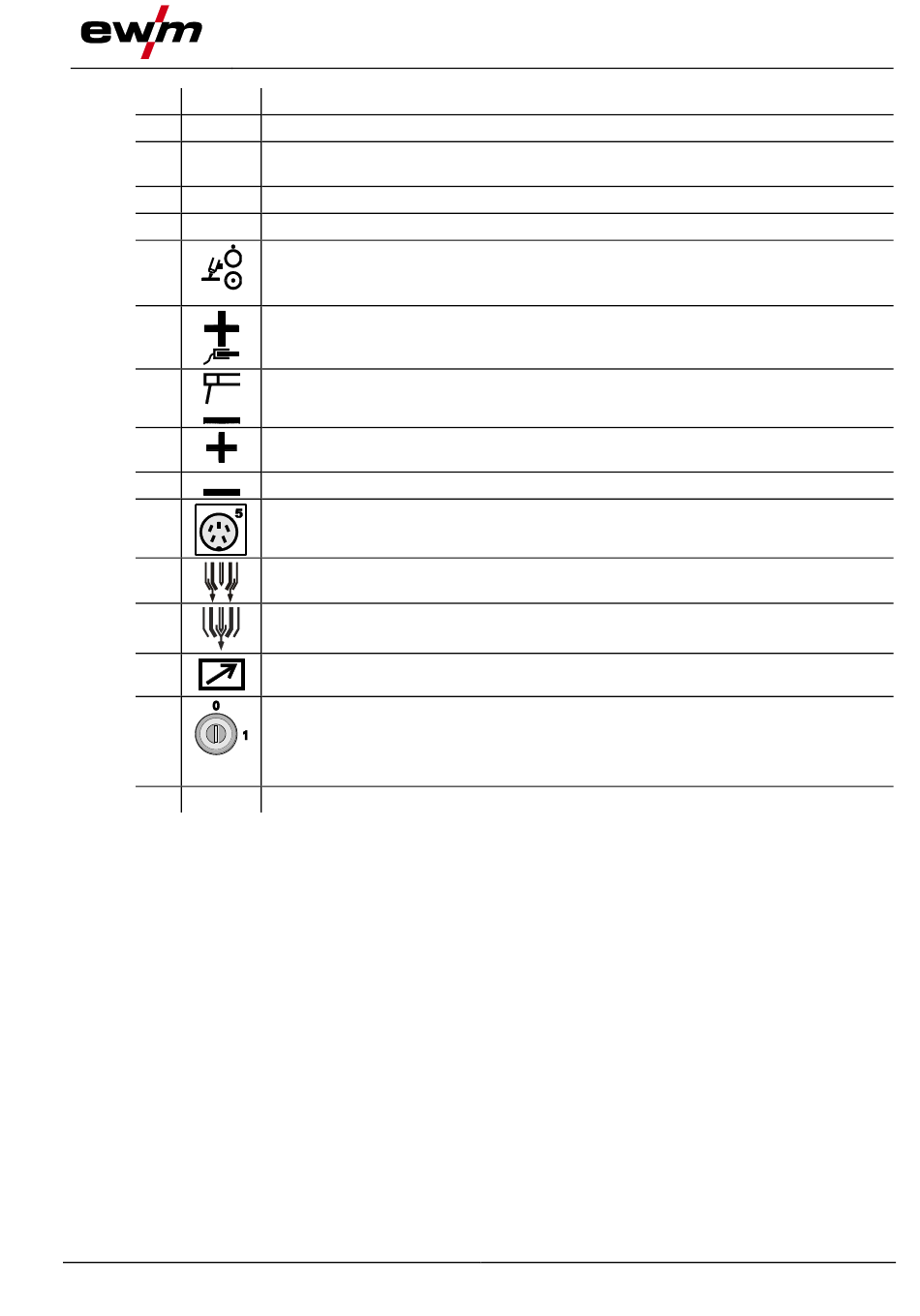

Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
099-004854-EW502
19.02.2014
0
Poignée de transport
Commande du poste
Voir chapitre Commande du poste – Eléments de commande
Ouverture d'entrée air de refroidissement
Pieds du poste
Touche Arc pilote avec signal lumineux
Le signal lumineux est éteint : l'arc pilote est désactivé
Le signal lumineux est allumé : l'arc pilote brûle
Prise de raccordement, courant de soudage „+" (pour polarité DC-)
Raccord câble de masse
Prise de raccordement, courant de soudage „-" (pour polarité DC-)
Raccordement du porte-électrodes
Prise de raccordement courant pilote
Potentiel des douilles de la torche à soudage plasma
Prise de raccordement pour le courant de soudage, torche de soudage
Prise de raccordement à 5 broches, câble de commande des torches de soudage
Raccord gaz protecteur G1/4, sortie du poste de soudage
Raccordement à la torche de soudage ou à l'unité de dosage du gaz (UDG)
Raccord gaz plasma G1/4, sortie du poste de soudage
Raccordement à la torche de soudage ou à l'unité de dosage du gaz (GDE)
Prise de courant, 19 broches
Raccordement pour commande à distance
Interrupteur à clé de protection contre l'utilisation non-autorisée
Position « 1 » modifications possibles,
Position « 0 » modifications impossibles.
Voir le chapitre « Blocage des paramètres de soudage contre tout accès non autorisé».
Vis de fixation de l'unité de dosage du gaz
Description des postes
Face avant
