1 • Généralités
Le Fixscreen 100 Solar M1 se compose de :
- Un caisson de forme Square avec un tube d'enroulement amovible avec commande motorisée
qui est placé contre une construction.
- Par système il y a une paire de coulisses.
- Toile en polyester ou fibre de verre de haute qualité équipée de la technologie Fixscreen
(technologie résistant au vent grâce à la combinaison de tirette symétrique avec une coulisse
renforcée brevetée pour la tirette).
- Une barre de charge, lestée, garantit un déroulement souple de la toile.
Panneau solaire monté sur le caisson (standard) :
- La pile se trouve dans le profil amovible du caisson.
- Cellule solaire montée sur le caisson.
Panneau solaire autonome (option) :
- Unité autonome avec cellule solaire et batterie.
- Câble pour moteur, de 3 ou 5 m (option).
Contrôlez si l'emballage contient tous les éléments.

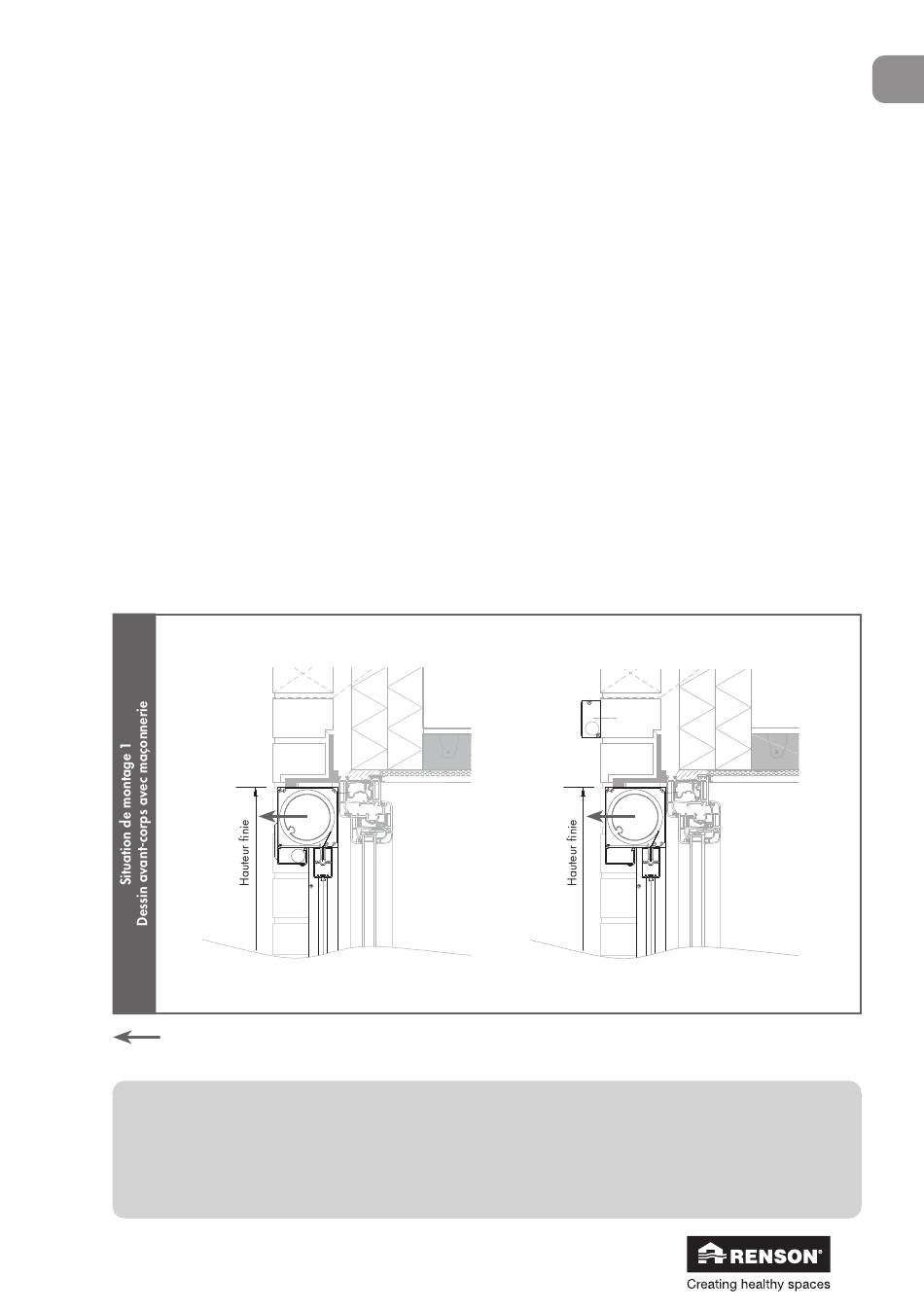

2 • Situation de montage
Il existe 1 situation de montage pour le Fixscreen 100 Solar.
470
35
CF1
CF1
30
Direction de (dé)montage du tube d'enroulement
Remarques :
- Dans le cas de situation de montage 1, le caisson est livré avec le tube d'enroulement déjà
fixé au caisson. Le caisson doit toujours être fixé directement à la construction.
- En cas de largeur supérieure à 3m, il faut prévoir une fixation complémentaire au milieu (en
cas de situation de montage 1).
Square design
CF2
CF2
Avant-corps, devant le châssis,
avec caisson entièrement fini
48
Fixscreen
®
Square design: panneau solaire autonome
CF1
Avant-corps, devant le châssis,
avec caisson entièrement fini
100 Solar
CF2
15
