Remplacement Des Fusibles - Dr. Mach Triaflex Mode D'emploi

Triaflex,
lampes plafond, murales, sur pied
1,3
59220002
1
2 1,3
Edition 05

4.4.2 Remplacement des fusibles

♦ Modèles pour plafond/mural/sur pied,
Lampe de secours
Branchement sur 24V ca/cc
Pour les versions alimentées par le réseau en 24V
ca/cc, les fusibles nécessaires doivent être installés
côté bâtiment.
Observer les instructions de l'installateur local.
♦ Modèle plafond/mural
Branchement 230/120V ca
Transformateur toroïdal intégré

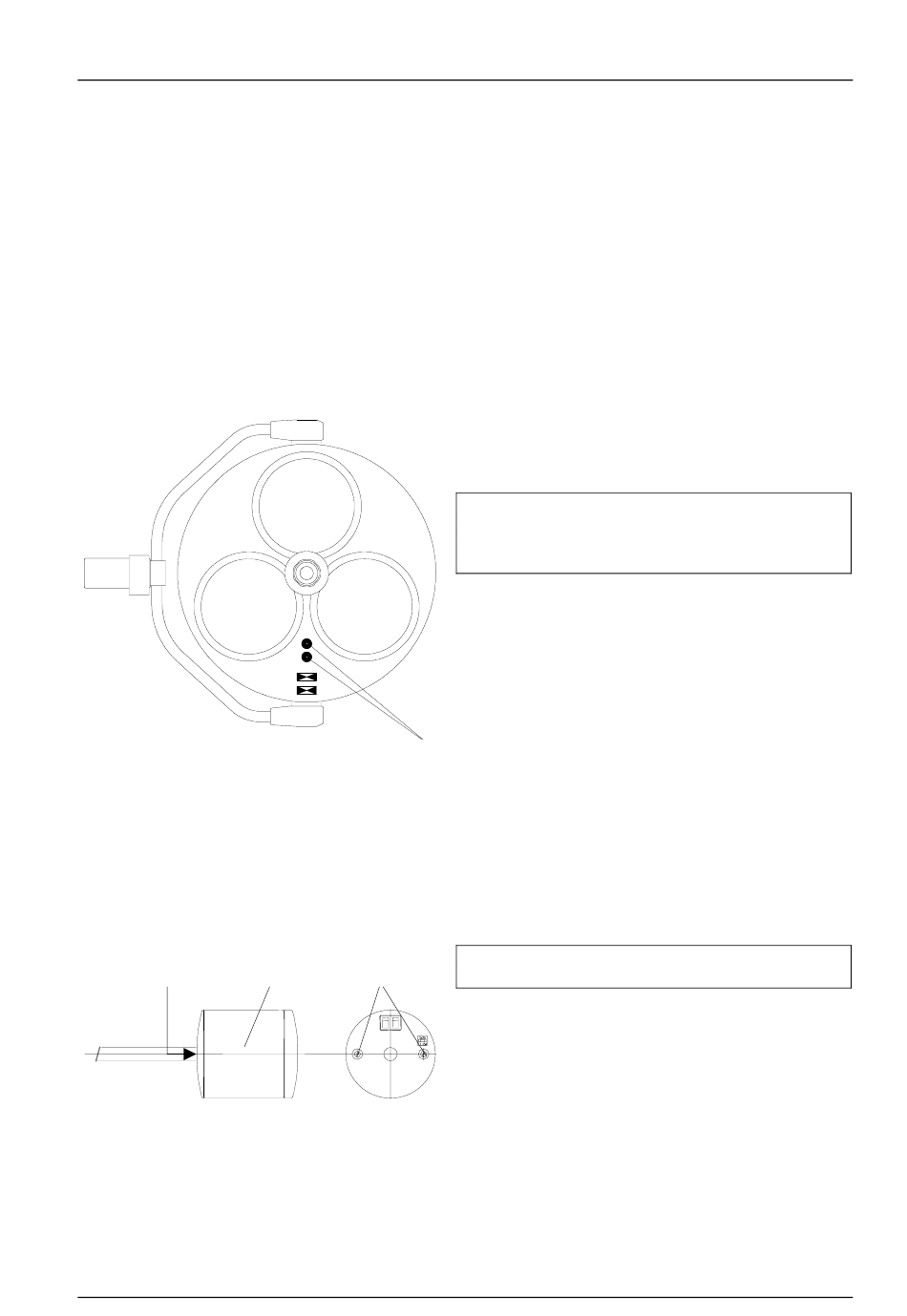

Les fusibles situés sur le corps de la lampe (pour les
modèles à transformateur toroïdal) empêchent la
destruction du transformateur en cas de court-circuit.
Fusible en tube de verre 5x20/1,25A/250V/T
pour 230V
Fusible en tube de verre 5x20/2,00A/250V/T
pour 120V
Lorsque l'ampoule ne s'allume plus, contrôler d'abord
l'ampoule, ensuite les fusibles.
•
Eteindre la lampe.
•
Tourner le support de fusibles noir 1 d'¼ de tour
dans le sens anti-horaire à l'aide d'un tournevis.
•
Remplacer les fusibles.
•
Enfoncer légèrement le support de fusibles et le
tourner dans le
baïonnette).
♦ Modèle sur pied
Branchement 230V ca
Les fusibles 1 se trouvent dans le contre-poids 2 (voir
fig.).
Fusible en tube de verre 5x20/1,25A/250V/T
pour 230V
•
Eteindre la lampe.
•
Tourner le support de fusibles noir 3 d'¼ de tour
dans le sens anti-horaire à l'aide d'un tournevis.
•
Remplacer les fusibles.
•
Enfoncer légèrement le support de fusibles et le
tourner dans le
baïonnette).
30.01.2002 / Bak. Page 12/22
Dr. Mach
Leuchten + Technik
sens horaire (fixation
sens horaire (fixation
à
à
