Raccordement à l'alimentation en azote
Matériel nécessaire
• Gants non poudrés résistants aux produits chimiques
• Tuyau de 6 mm en PTFE, inclus dans le kit d'installation
• Détendeur d'azote
Pour raccorder l'alimentation en azote :
1. Raccordez l'une des extrémités du tuyau en PTFE de 6 mm à l'orifice
d'entrée de l'azote situé à l'arrière de l'instrument.

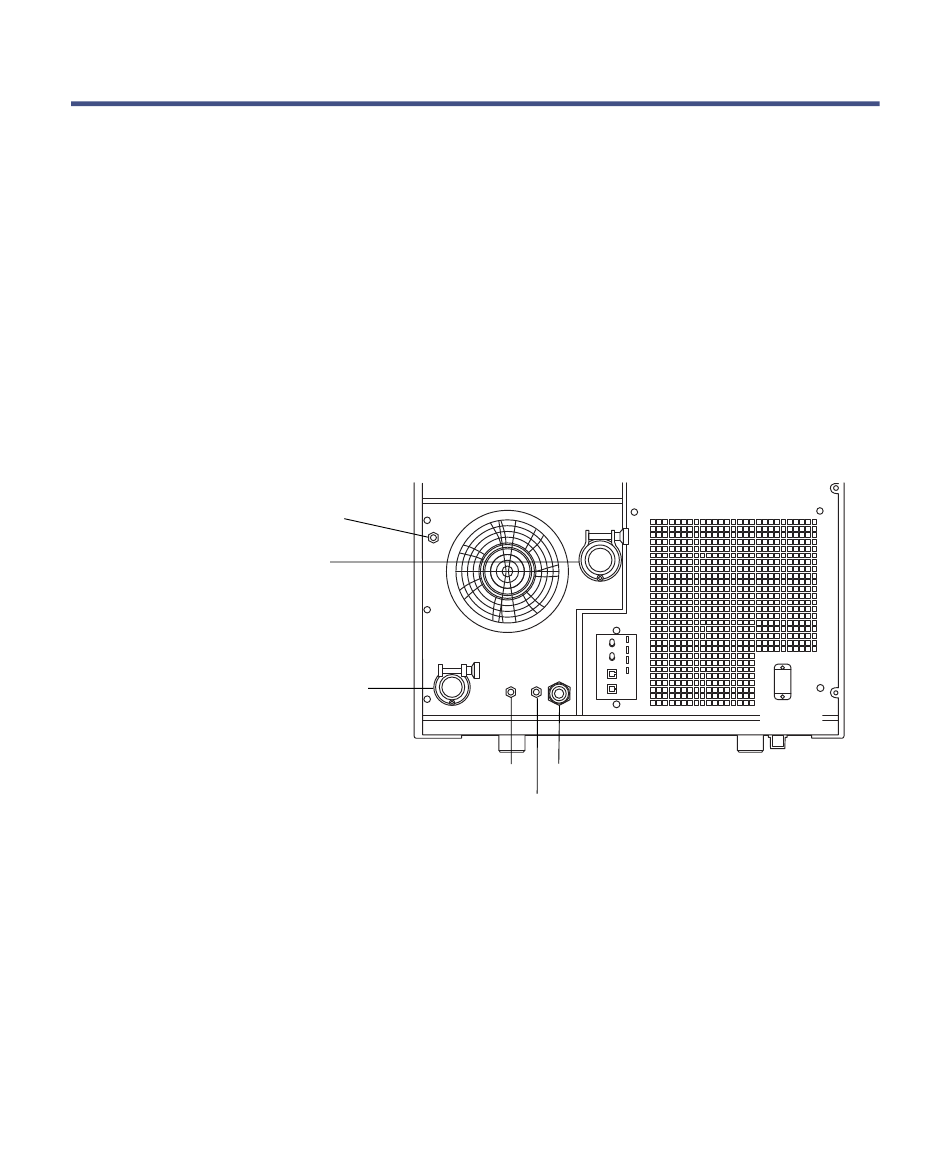

Entrées de l'azote et du gaz de la cellule de collision et connecteurs de
vide :
Entrée de gaz de la
cellule de collision
Vide de la source
Connexion à la pompe
turbomoléculaire
2. Fixez un détendeur d'azote (non fourni) à l'alimentation en azote.
3. Raccordez l'extrémité libre du tuyau de 6 mm en PTFE au détendeur
d'azote.
Condition requise :
minimum.
4. Réglez le détendeur d'azote sur 600 à 690 kPa, soit 6,5 à 7,0 bar ou 94 à
102 psi.
Orifice de la vanne pilote
l'azote doit être sec et sans huile, pur à 95 % au
28 février 2014, 715002212FR Rév. C
Raccordement à l'alimentation en azote
Échappement d'azote
Entrée de l'azote
