Ventilation générale
Options du système de ventilation
Cet appareil possède cinq options de ventilation. Ce sont :
1. Ventilation à tirage négatif conventionnel
Ventilation de tirage négatif conventionnel avec
terminaison verticale.
2. E+ avec une ventilation verticale conventionnelle
E+Vent avec une ventilation verticale conventionnelle
pour les produits de combustion et un tuyau d'air de
combustion à partir du mur ou du toit.
3. Ventilation directe avec terminaisons murales
Ventilation directe avec terminaisons murales pour les
produits de combustion et l'air de combustion.
4. Ventilation directe avec terminaisons verticales
Ventilation directe avec terminaisons verticales à
travers le toit pour les produits de combustion et l'air
de combustion.
5. Installation extérieure
L'installation extérieure comprend l'installation d'un
ensemble bouchon de ventilation / dessus spécial,
d'un couvercle de soupape de gaz et d'une boîte de
raccordement étanche.
Tous les appareils sont expédiés par l'usine équipés d'une
ventilation à tirage négatif conventionnelle. Tous les autres
systèmes de ventilation en option nécessitent l'installation de
kits et de matériaux de ventilation spécifiques. Ci-après est
donnée une explication détaillée des exigences d'installation
pour chaque système de ventilation, des composants utilisés
et des numéros de pièces des kits de ventilation pour chaque
modèle.
Ventilation E+ conventionnelle

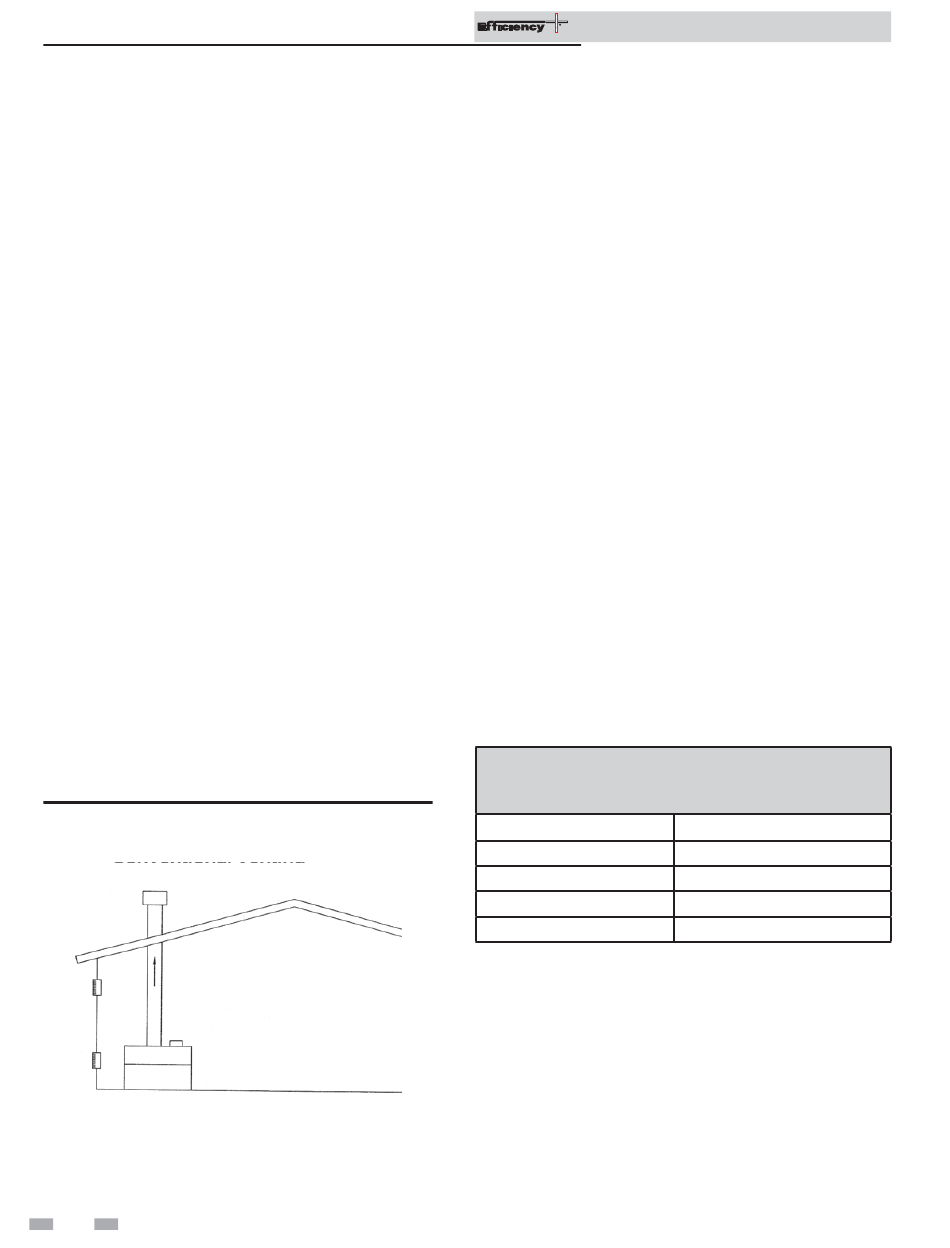

Figure 2-5 Installation de ventilation conventionnelle
10
Manuel d'installation et de fonctionnement
Système de ventilation à tirage négatif
conventionnelle
Suivre toutes les exigences de la section Ventilation générale
pour la ventilation des produits de combustion vers l'extérieur,
l'obtention d'une combustion adéquate et pour les instructions
sur l'air de ventilation et l'installation générale. Les appareils à
ventilation conventionnelle doivent avoir de l'air de combustion
et de ventilation fourni à la salle mécanique, conformément à la
dernière édition du National Fuel Gas Code, ANSI Z223.1, au
Canada, à la dernière édition du CAN/CGA B149 Installation
Codes for Gas Burning Appliances and Equipment, ou aux
dispositions applicables des codes locaux de construction.
Un augmenteur à cloche est monté directement sur la sortie
de ventilation de l'appareil. La cloche augmente la taille du
diamètre de la ventilation de 1 pouce (25,4 mm). L'augmenteur à
cloche DOIT être monté sur la sortie de ventilation de l'appareil
pour tous les systèmes de ventilation conventionnelle à tirage
négatif. Le raccordement de ventilation se fait directement
sur l'augmenteur à cloche, sur le haut de l'appareil. Aucune
dérivation supplémentaire de tirage ou soupape barométrique
n'est nécessaire sur des installations à un seul appareil avec une
cheminée dédiée et un tirage négatif dans la plage spécifiée de
0,02 à 0,05 pouces de colonne d'eau. Les installations à plusieurs
appareils avec une ventilation combinée ou commune à d'autres
appareils à tirage négatif, nécessitent l'installation d'une soupape
barométrique sur chaque appareil pour réguler le tirage dans
la plage appropriée. Si le tirage dans une colonne dédiée pour
l'installation d'un appareil unique dépasse le tirage spécifié, une
soupape barométrique doit être installée pour contrôler le tirage.
Les dimensions du tuyau de ventilation sont les suivantes :
TABLEAU 2A
TAILLE DE L'ÉCHAPPEMENT DE VENTILATION
CONVENTIONNELLE
Entrée Btu/hr
150 000
199 999
250 000
300 000
*Taille de l'échappement avec un augmenteur à cloche de 1"
installé pour une ventilation conventionnelle à tirage négatif
Sur un appareil à ventilation conventionnelle et à tirage négatif, le
raccordement entre la ventilation et la colonne ou la terminaison
de ventilation à l'extérieur du bâtiment DOIT se faire avec des
connecteurs de ventilation de type « B » à double paroi (ou
équivalent) et doit être aussi direct que possible, sans réduction
de diamètre. Utiliser les tableaux de ventilation du National Fuel
Gas Code pour les ventilations à double paroi, pour dimensionner
correctement tous les raccords et les colonnes de ventilation. La
ventilation de type « B » et ses accessoires, comme des écarteurs
coupe-feu, des raccords de ventilation, des bouchons, etc., DOIT
être installée conformément aux instructions du fabricant.
Taille de l'échappement*
5"
5"
6"
6"
