DE

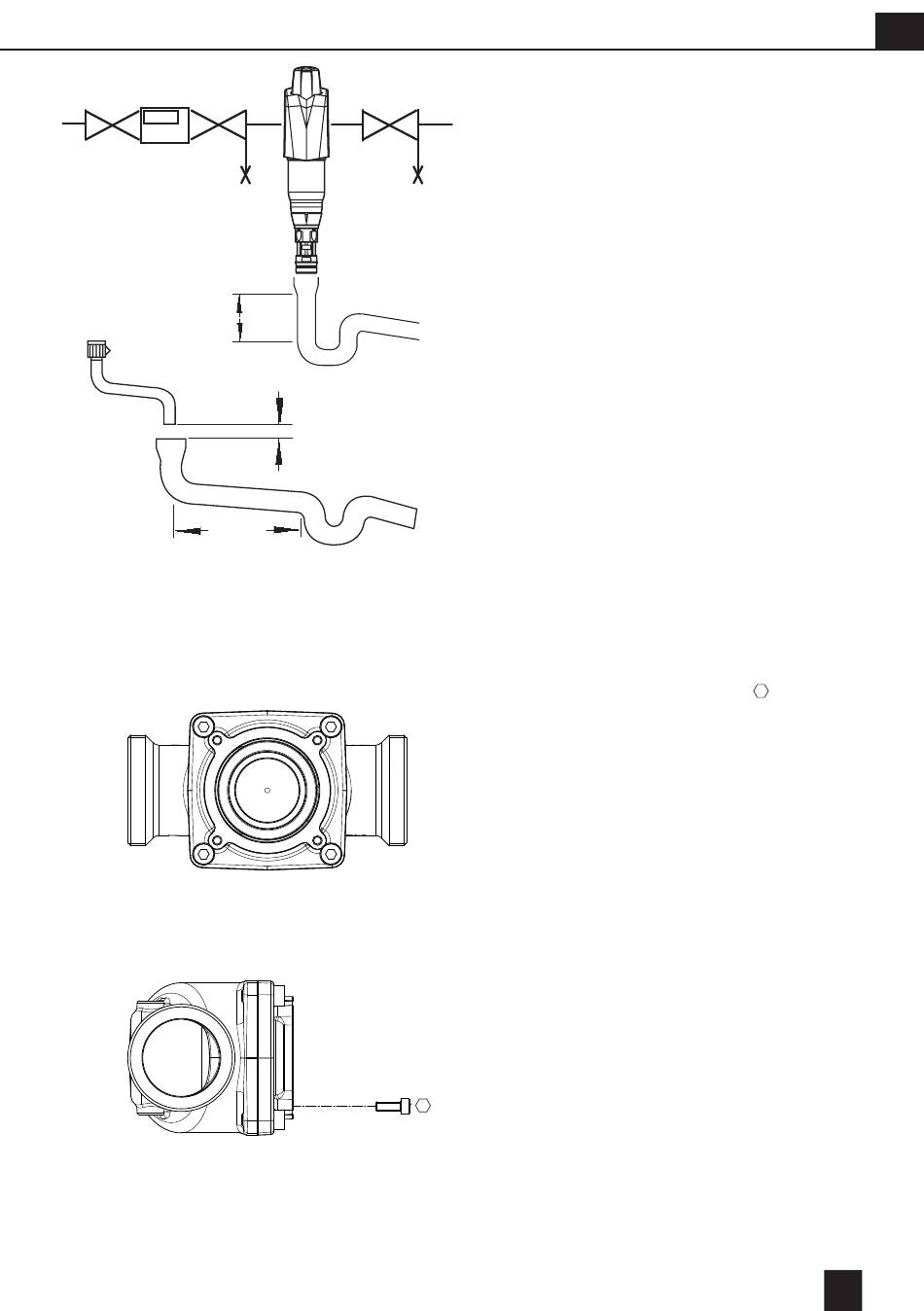

Einbau
Den Filter in Kaltwasserleitungen vor den zu schüt-
0 0 0
Σ m
3
zenden Objekten einbauen (siehe Einbauschema).
Dabei grundsätzlich Absperrventile vorsehen.
Anschlussstück in Fliessrichtung in die waagrech-
te oder senkrechte Kaltwasserleitung einbauen.
(Fließrichtungspfeil beachten).
Spülwasseranschluss so zum Kanal führen, dass
kein Rückstau entsteht.
> 400 mm
Bitte beachten: Nach SVGW Regelwerk W3/E1d
muss der Spülwasserschlauch mit mindestens
20 mm Abstand zum höchstmöglichen Abwasser-
spiegel befestigt werden (freier Auslauf).
> 20 mm
min. DN 50
> 1 m
Anschluss an das Anschlussstück:
Filter mit 4 Sechskantschrauben ( 5 mm) und
Dichtung an das Anschlussstück anschrauben
(Schrauben beiliegend).
Dabei auf richtigen Sitz der Dichtung achten.
Schrauben über Kreuz und gleichmäßig anziehen.
