IT

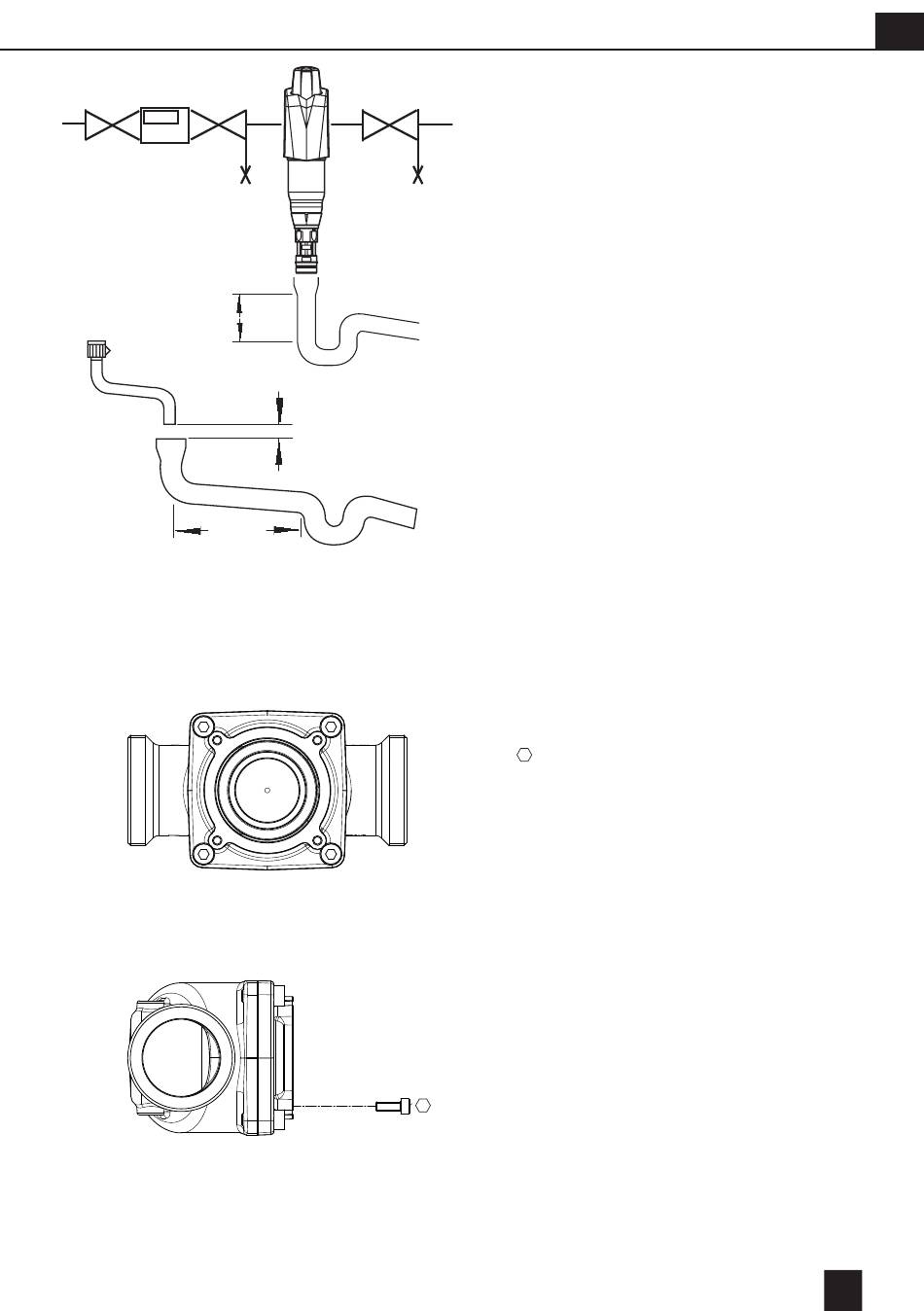

Montaggio
Montare il filtro sulla tubazione dell'acqua fredda a
0 0 0
Σ m
3
monte degli elementi da proteggere (vedi schema
di montaggio) avendo cura di installare delle sara-
cinesche di intercettazione.
Montare il raccordo in direzione del flusso d'acqua
sulla tubazione orizzontale o verticale dell'acqua
fredda (osservare la freccia del flusso dell'acqua).
> 400 mm Collegare il raccordo dell'acqua di lavaggio allo sca-
rico in modo tale da evitare la formazione di ristagni.
Attenzione: In seguito al SVGW W3 / E2d il tubo
flessibile dell'acqua di lavaggio deve essere fissato
ad almeno 20 mm di distanza dal livello massimo
> 20 mm
delle acque di scarico (scarico libero).
min. DN 50
> 1 m
Collegamento al raccordo:
Fissare il filtro al raccordo con 4 viti a testa esago-
nale ( 5 mm) e la guarnizione (la fornitura com-
prende viti di fissaggio).
