Montage

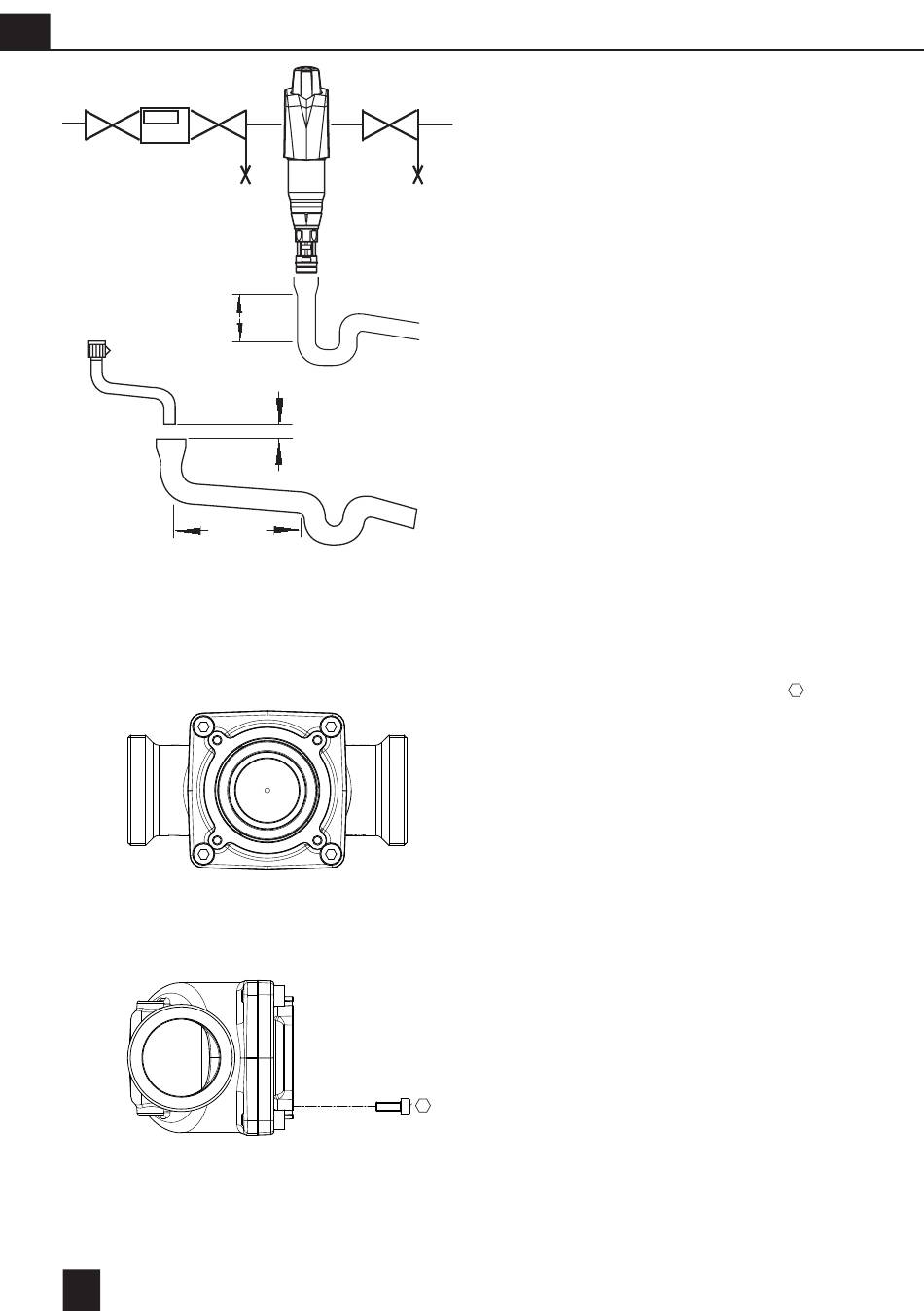

Monter le filtre sur l'entrée du circuit d'eau froide
0 0 0
Σ m
3
à protéger suivant (schéma de montage). Toujours
prévoir des robinets d'arrêt.
Installer la pièce de raccordement sur la canalisa-
tion d'eau froide en respectant le sens de circulation
du fluide. Monter en amont et en aval du filtre des
robinets d'isolement.
Amener le raccordement d'eau de rinçage à l'égout
> 400 mm de telle façon qu'il n'y ait pas d'engorgement.
Important : Selon SVGW W3 / C2f le flexible d'eau
de rinçage doit être fixé à écartement minimum de
20 mm du niveau maximum des eaux résiduaires
(écoulement libre).
> 20 mm
min. DN 50
> 1 m
Raccordement à l'élément de raccordement:
Visser le filtre avec 4 vis hexagonales ( 5 mm)
à l'élément de raccordement (vis de fixation sont
fournis).
Vérifier la position correcte du joint. Serrer les vis
uniformément et en croix.
