Instalación (Modo De Aire De Escape) - Klarstein Victoria Mode D'emploi

ES

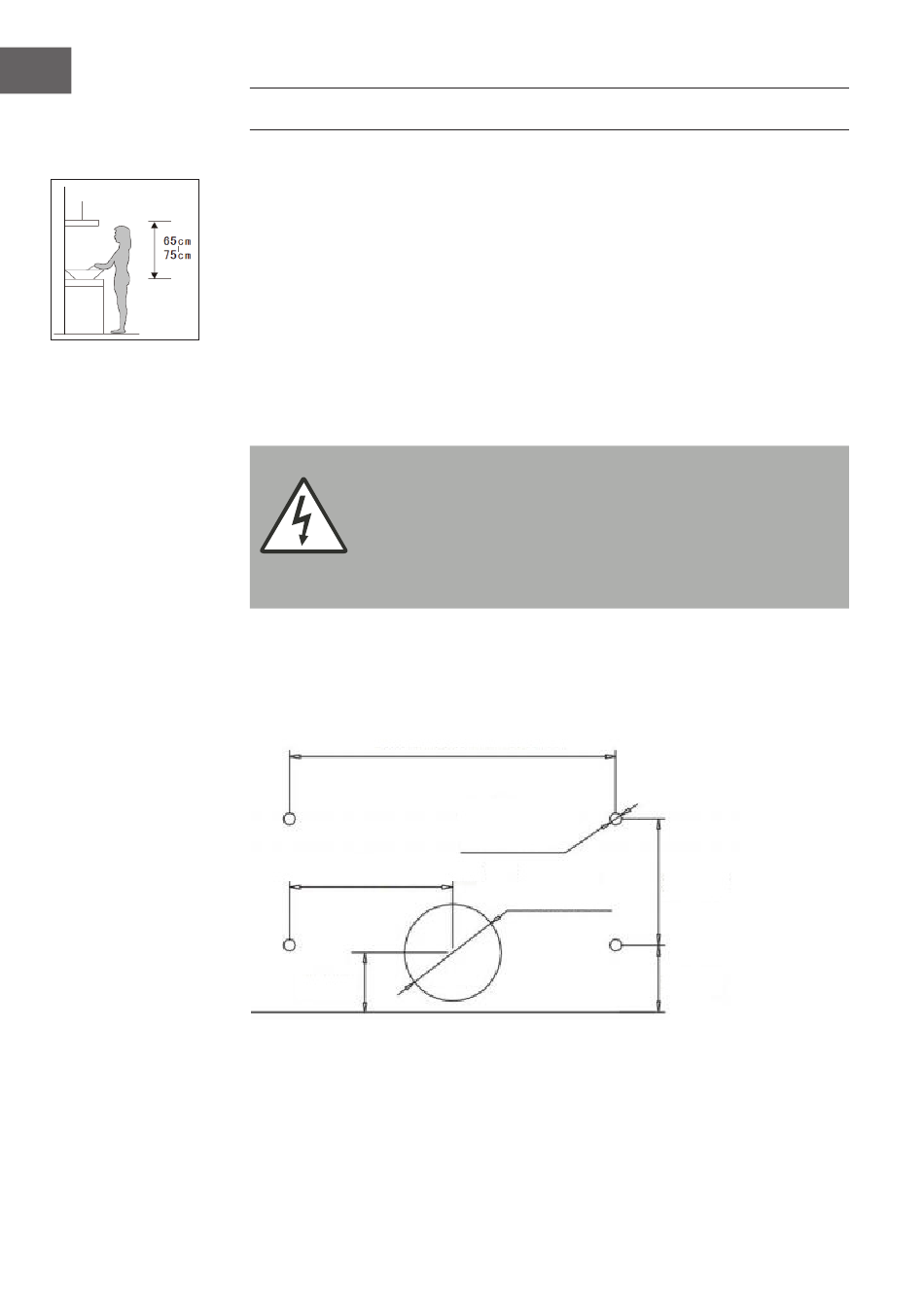

Ilustración 1
52
INSTALACIÓN (MODO DE AIRE DE ESCAPE)
1. La campana extractora debe colocarse a una distancia de 65–75 cm por
encima de la placa de cocción para obtener el mejor efecto (véase la
ilustración 1).
2. Taladre 4 agujeros deØ5 mm y un agujero deØ170 mm en la parte inferior del
armario colgante como se muestra en la Ilustración 2 y en la Ilustración 3.
3. Abra los filtros, mantenga la campana alineada, inserte los tornillos y el tapón
de goma hinchable, apriete los tornillos. Fije los filtros.
4. Una vez colgada la campana, instale el conducto de salida flexible opcional
(Ø150mm ) en el respiradero de la parte superior de la campana extractora.
En caso necesario. Introduzca la segunda parte del conducto flexible en la
abertura preparada en la pared.
5. Enchufe el cable de alimentación a la toma de corriente.
ADVERTENCIA
Riesgo de descarga eléctrica.
Por motivos de seguridad, utilice únicamente tornillos de fijación
o montaje del mismo tamaño que los recomendados en este ma-
nual de instrucciones. Si no se instalan los tornillos o el dispositivo
de fijación de acuerdo con estas instrucciones, pueden producirse
riesgos eléctricos.
Diagrama de tamaño de taladrado
*460 mm/560 mm/760 mm
*230 mm/280 mm/380 mm
87 mm
Ilustración 2
4- ⌀50 mm
perforación
⌀170 mm
perforación
202 mm
45 mm
