1.2. Panneau arrière
Numéro
Partie
1
Master Out
2
Sync
3
Pedals
4
Memory Protection
5
MIDI
6
USB
7
Alimentation

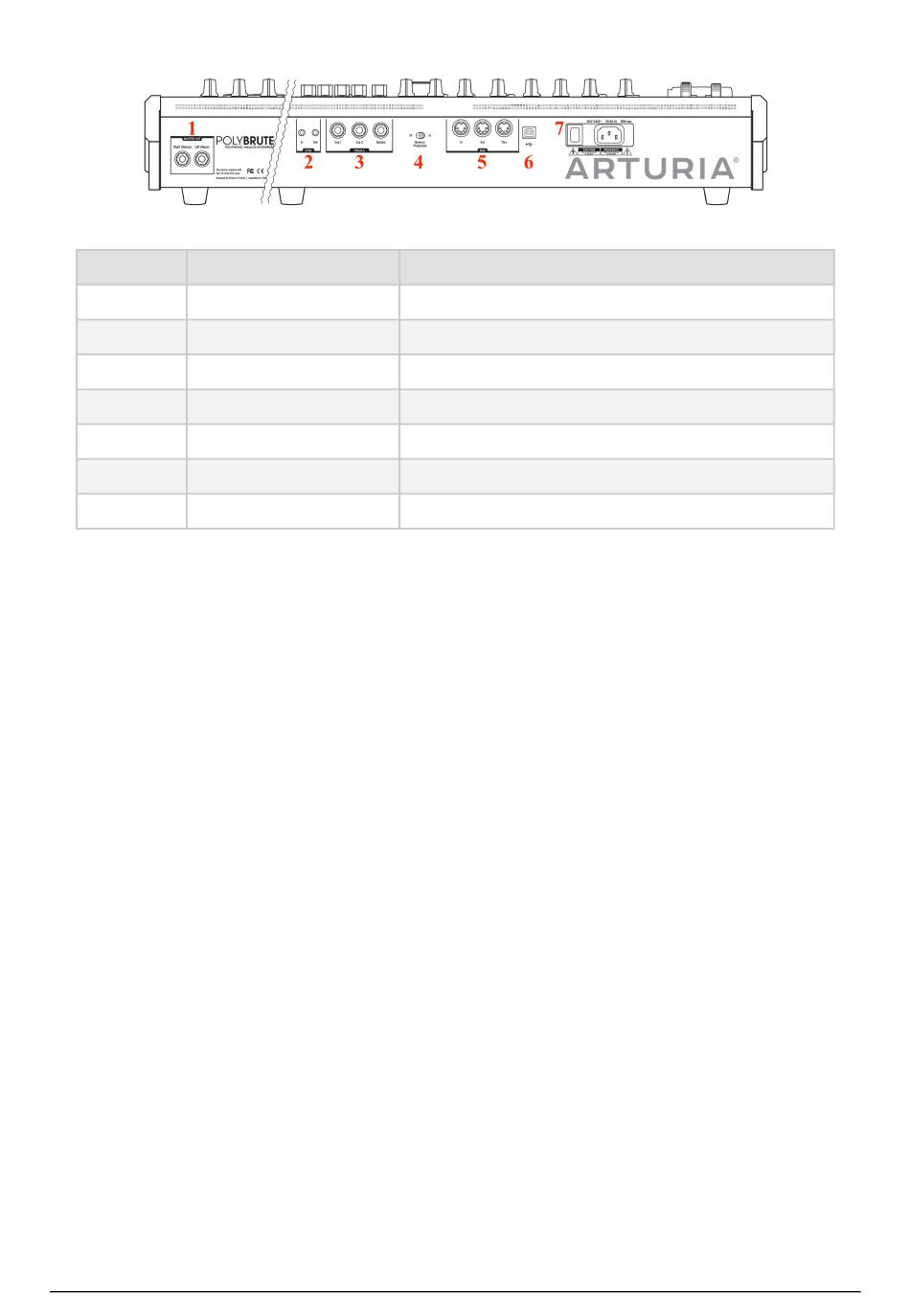

1. Master Out - Sorties asymétriques de niveau ligne 6,35 mm +4 dBu, destinées à aller
vers un ampli et des haut-parleurs, ou vers une interface audio ou un mixer. Pour le mono,
servez-vous du canal gauche uniquement.
2. Sync In/Out - Ces connecteurs 3,5 mm permettent au PolyBrute de se synchroniser avec
des périphériques non MIDI grâce aux normes de synchronisation les plus répandues.
3. Expression 1, 2 ; Sustain - Entrées pédales. Expression 1 et 2 fonctionnent avec des pédales
d'expression variables en continu pour contrôler le volume, la fréquence du filtre et plus
encore. Sustain est une pédale marche/arrêt momentanée (c.-à-d. une pédale de sustain).
Les pédales momentanées peuvent être ouvertes ou fermées normalement ; le PolyBrute a
un réglage de polarité pour chaque pédale, pour que vous puissiez utiliser les deux types.
4. Memory Protection On/Off - Activée (On), elle évite que les mémoires de patch du
PolyBrute ne soient écrasées.
5. MIDI In/Out/Thru - Prises DIN 5 broches standard, qui servent à connecter le PolyBrute à
d'autres périphériques MIDI.
6. USB - Port USB type B pour connecter le PolyBrute à un Mac ou PC. Il vous permet
d'utiliser le logiciel PolyBrute Connect d'Arturia (disponible sur www.arturia.com), ainsi que
d'échanger des données MIDI avec votre ordinateur. Nous vous conseillons d'utiliser un
câble qui ne dépasse pas 3 mètres (10 pieds ou moins).
7. Partie Alimentation - Branchez le câble secteur à une source d'alimentation qui convient
et utilisez l'interrupteur pour allumer et éteindre l'instrument. Besoins en énergie : 100-240
Vac, 50-60 Hz, 85 W.
1.2.1. Connexions
1.2.1.1. Audio
Connectez des câbles entre la partie Master Out et un système audio, en utilisant la sortie
gauche pour le mono (si besoin). Vous pouvez brancher un casque à la prise casque près
du contrôleur Morphée ; le casque dispose de son propre contrôle de niveau.
7
connexion
Right (droite - Stereo), Left (gauche - Mono)
In (entrée), Out (sortie)
Exp 1, Exp 2, Sustain
Off, On
In, Out, Thru
Type B (câble de 3 m de long max.)
Interrupteur marche/arrêt, câble secteur
Arturia - Manuel Utilisateur PolyBrute - Présentation
