• Sollevare la calotta sulla staffa di montaggio e allineare le viti allentate sulla staffa di mon-
taggio con i fori nella calotta.
• Ruota il terminale per regolarlo. Reinserire le viti e óssarle con un cacciavite.
• Una volta óssata la staffa di montaggio alla scatola di giunzione, è possibile procedere ad
appendere la ventola.
• Afferrare saldamente la ventola con entrambe le mani. Passare la barra attraverso l'apertu-
ra nella staffa di montaggio e lasciare che la sfera poggi sulla staffa di montaggio.
• Ruotare il giunto a sfera ónché non si allinea con la linguetta sulla staffa di montaggio.
Consiglio: Un'altra persona dovrebbe aiutarti a tenere la scala e consegnarti il ventilatore
una volta che avrai salito la scala.
AS SE M B L AGGIO DE LL A L AM A

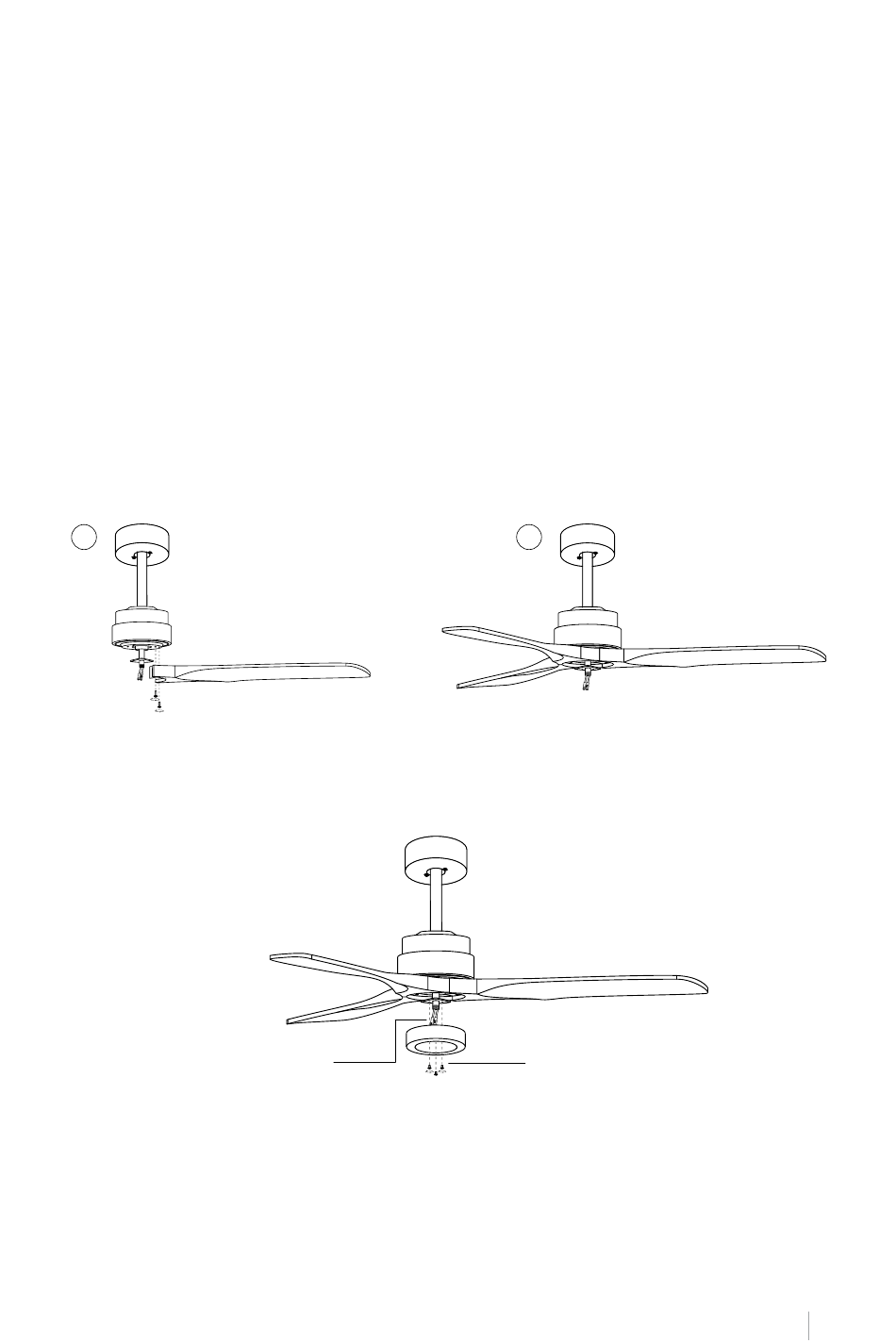

Allineare i fori nel supporto delle lame con i fori nelle lame e nel corpo del motore e avvitarli
in posizione, ma non serrare le viti ónché non sono tutte in posizione e avvitate.
Consiglio: Per risparmiare tempo, puoi posizionare le rondelle su ciascuna vite prima di in-
stallare le lame.
1
MONTAG G IO SU PANNE LLO PATCH
Pannello di connessione
Fissare la piastra alla parte inferiore della ventola inserendo le teste delle viti nei fori forniti.
Avvitare le viti e poi óssarle.
2
Viti del pannello
