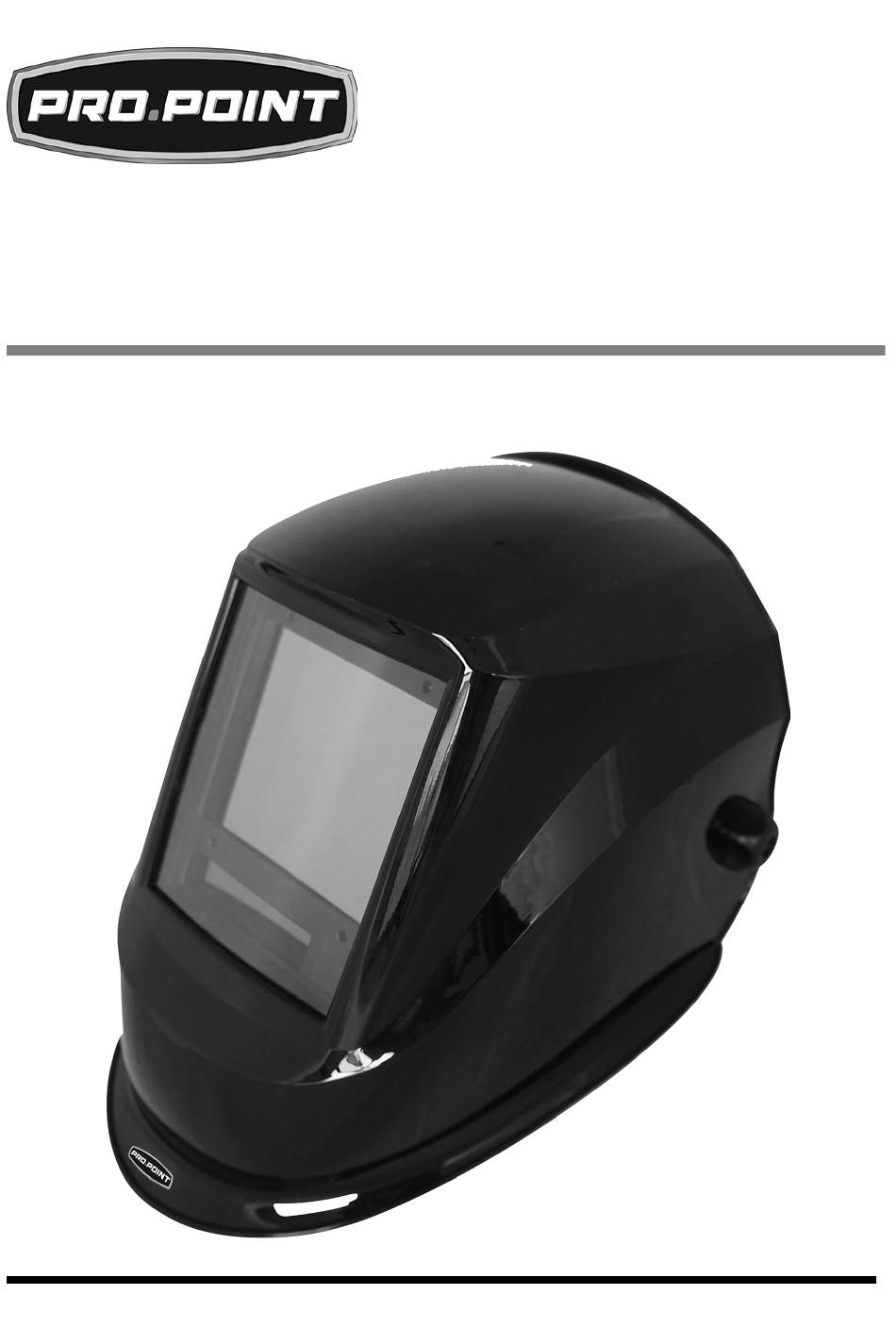

- Page 1 V1.0 8819864 SOLAR AUTO-DARKENING WELDING HELMET WITH BLUE LENS TECHNOLOGY USER MANUAL Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 8819864 Solar Auto-Darkening Welding Helmet V1.0 With Blue Lens Technology SOLAR AUTO-DARKENING WELDING HELMET WITH BLUE LENS TECHNOLOGY SPECIFICATIONS Viewing Area 3.94 X 3.28 in. (100 x 83 mm) Light State Shade DIN 4 Variable Shade DIN 5 to 9 / 9 to 13 Reaction Time 1/25,000 seconds (0.04 milliseconds)
- Page 3 V1.0 Solar Auto-Darkening Welding Helmet 8819864 With Blue Lens Technology INTRODUCTION The Solar Auto-Darkening Welding Helmet incorporates Blue Lens technology, letting the welder to see the full colour spectrum with clarity while in the light state. Digital controls enables the welder to adjust the DIN shade number, Weld/Grind selection, plus the delay and sensitivity timing.
- Page 4 8819864 Solar Auto-Darkening Welding Helmet V1.0 With Blue Lens Technology WORK AREA Operate in a safe work environment. Keep your work area clean, well lit and free of distractions. Keep anyone not wearing the appropriate safety equipment away from the work area.
- Page 5 V1.0 Solar Auto-Darkening Welding Helmet 8819864 With Blue Lens Technology WARNING! Using filter forms from any other manufacturer’s helmet can seriously impaired the protection provided and may result in serious personal injury. Use the correct tool for the job. This tool was designed for a specific function.
- Page 6 8819864 Solar Auto-Darkening Welding Helmet V1.0 With Blue Lens Technology 13. Replace the protective lenses immediately if broken or scratched. The damage will obscure vision and reduce the filter’s protective performance. UNPACKING WARNING! Do not operate the tool if any part is missing.
- Page 7 V1.0 Solar Auto-Darkening Welding Helmet 8819864 With Blue Lens Technology IDENTIFICATION KEY Shade Button Grinding Icon Sensitivity Button Sensitivity Range Icon Weld/Grind Button Shade DIN Number Delay Button Delay Range Icon LCD Screen M to O Chosen Memory Slot Memory Buttons...
- Page 8 8819864 Solar Auto-Darkening Welding Helmet V1.0 With Blue Lens Technology ASSEMBLY The welding helmet is preassembled. Remove the protective film from both lenses before use. ADJUST THE WELDING HELMET FIT The headband should be adjusted both in diameter and height.
- Page 9 V1.0 Solar Auto-Darkening Welding Helmet 8819864 With Blue Lens Technology HELMET SETTINGS The LCD displays the activity icons and the words Sensitivity, Shade and Delay at the bottom, along with their accompanying range icons indicating the selected setting. Each setting is entered by first pressing a button twice to activate the selection, then continuing to press the same button to change the setting number.
- Page 10 8819864 Solar Auto-Darkening Welding Helmet V1.0 With Blue Lens Technology SENSITIVITY Press the sensitivity button (B) twice to activate the selection. The top sensitivity bar will flash to indicate the highest sensitivity is selected. Continue to press the sensitivity button to scroll through settings 1 to 5 (least to most sensitive).
- Page 11 V1.0 Solar Auto-Darkening Welding Helmet 8819864 With Blue Lens Technology When a general setting is completed, the ADF settings will be stored for 5 minutes BATTERY ICON The battery icon (G) indicates the power charge available. Change the batteries when down to a single bar (see Maintenance –...
- Page 12 8819864 Solar Auto-Darkening Welding Helmet V1.0 With Blue Lens Technology Remove the inner lens (#11) by sliding it out of the cartridge (#7). Install the new inner cover lens after the protective film is removed. 4. Remove the external lens (#3) by pulling the lens from cradle’s front.
- Page 13 V1.0 Solar Auto-Darkening Welding Helmet 8819864 With Blue Lens Technology TROUBLESHOOTING Contact Princess Auto Ltd. for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.
- Page 14 8819864 Solar Auto-Darkening Welding Helmet V1.0 With Blue Lens Technology PARTS BREAKDOWN PARTS LIST Inner Protection Lens DESCRIPTION Shell Headgear Slider Angle Adjustment Knobs Headgear Screw, Left Headgear Tightness Adjusting Outer Protection Lens Knob ADF Cradle Headgear Band Lens Holder...
- Page 15 V1.0 Solar Auto-Darkening Welding Helmet 8819864 With Blue Lens Technology APPENDIX A Visit www.princessauto.com for more information...
- Page 16 8819864 Solar Auto-Darkening Welding Helmet V1.0 With Blue Lens Technology For technical questions call 1-800-665-8685...
- Page 17 V1,0 8819864 CASQUE DE SOUDEUR À ASSOMBRISSEMENT AUTOMATIQUE SOLAIRE AVEC LA TECHNOLOGIE DE LENTILLES BLEUES MANUEL D'UTILISATEUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 18 8819864 Casque de soudeur à assombrissement automatique solaire V1,0 avec la technologie de lentilles bleues CASQUE DE SOUDEUR À ASSOMBRISSEMENT AUTOMATIQUE SOLAIRE AVEC LA TECHNOLOGIE DE LENTILLES BLEUES SPÉCIFICATION Zone de visibilité 100 x 83 mm (3,94 x 2,36 po) Niveau de teinte légère...
- Page 19 V1,0 Casque de soudeur à assombrissement automatique solaire 8819864 avec la technologie de lentilles bleues INTRODUCTION Le casque de soudeur à assombrissement automatique solaire avec la technologie de lentilles bleues permet au soudeur de voir clairement le spectre des couleurs complet lorsqu’allumé. Des commandes numériques permettent au soudeur de régler le...
- Page 20 8819864 Casque de soudeur à assombrissement automatique solaire V1,0 avec la technologie de lentilles bleues ATTENTION ! Cet avis indique une situation possiblement dangereuse qui peut entraîner des blessures mineures ou modérées si on ne procède pas de la façon recommandée.
- Page 21 V1,0 Casque de soudeur à assombrissement automatique solaire 8819864 avec la technologie de lentilles bleues N’utilisez pas l’outil si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments. Utilisez le bon masque de soudeur pour la tâche à effectuer.
- Page 22 8819864 Casque de soudeur à assombrissement automatique solaire V1,0 avec la technologie de lentilles bleues Assurez-vous que la lentille est propre et qu’aucune saleté ou éclaboussure ne recouvre les quatre capteurs sur l’avant de la cartouche du filtre. Inspectez toutes les pièces afin de détecter les signes d’usure ou de dommages.
- Page 23 V1,0 Casque de soudeur à assombrissement automatique solaire 8819864 avec la technologie de lentilles bleues GUIDE D’IDENTIFICATION Bouton Shade (teinte) Icône de soudage Bouton Sensitivity Icône de meulage (sensibilité) Icône de plage de sensibilité Bouton Weld/Grind Numéro de teinte DIN (soudage/meulage) Icône de plage de délai...
- Page 24 8819864 Casque de soudeur à assombrissement automatique solaire V1,0 avec la technologie de lentilles bleues ASSEMBLAGE Le masque de soudeur est préassemblé. Enlevez la pellicule protectrice des lentilles avant l'utilisation. AJUSTEMENT DU MASQUE DE SOUDEUR Il est recommandé d'ajuster le diamètre et la hauteur du bandeau.
- Page 25 V1,0 Casque de soudeur à assombrissement automatique solaire 8819864 avec la technologie de lentilles bleues Vérifiez si les capteurs d'arc sont propres et s'ils ne sont pas obstrués par la poussière ou des débris. Vérifiez si le bandeau est bien serré avant chaque utilisation.
- Page 26 8819864 Casque de soudeur à assombrissement automatique solaire V1,0 avec la technologie de lentilles bleues Le délai est réglé entre 0,1 seconde pour le soudage par points ou le soudage court et 0,9 seconde pour le soudage à courant élevé ou lorsqu’une lumière visible est produite.
- Page 27 V1,0 Casque de soudeur à assombrissement automatique solaire 8819864 avec la technologie de lentilles bleues RÉGLAGE DE LA MÉMOIRE Appuyez sur le bouton Memory (mémorisation) (F) et l’icône du nombre correspondant (M, N, O) s’affiche. Maintenez le bouton de mémorisation enfoncé jusqu’à ce qu’il cesse de clignoter pour mémoriser les réglages actuels.
- Page 28 8819864 Casque de soudeur à assombrissement automatique solaire V1,0 avec la technologie de lentilles bleues Pour réparer un outil, il faut utiliser uniquement des pièces de rechange identiques. Employez seulement des pièce autorisées. Suivez les conseils donnés dans la section sur l'entretien que vous trouverez dans ce manuel.
- Page 29 V1,0 Casque de soudeur à assombrissement automatique solaire 8819864 avec la technologie de lentilles bleues Réinstallez le support de couvercle dans le filtre à assombrissement automatique. NETTOYAGE AVIS ! N'employez pas d'alcool, d'essence ou de diluant pour nettoyer la cartouche du filtre. Ne placez pas la cartouche du filtre dans l'eau, puisque cela aura pour effet d'endommager le filtre.
- Page 30 8819864 Casque de soudeur à assombrissement automatique solaire V1,0 avec la technologie de lentilles bleues PROBLÈME(S) CAUSE(S) POSSIBLE(S) SOLUTION(S) PROPOSÉE(S) Assombrissement Le harnais présente un Ajustez le harnais de façon à irrégulier réglage inégal, de sorte ce que la distance entre la...
- Page 31 V1,0 Casque de soudeur à assombrissement automatique solaire 8819864 avec la technologie de lentilles bleues RÉPARTITION DES PIÈCES LISTE DES PIÈCES assombrissement automatique DESCRIPTION Lentilles de protection intérieures Coquille 12 Glissière du serre-tête Boutons de réglage d'angle 13 Vis de serre-tête, gauche Lentilles de protection 14 Bouton de réglage du serrage de...
- Page 32 8819864 Casque de soudeur à assombrissement automatique solaire V1,0 avec la technologie de lentilles bleues APPENDICE A En cas de questions techniques, appelez le 1-800-665-8685...
