CONNEXION 4
CONNEXION 4
4
4
3
3
2
2
1
1
BACK VIEW
BACK VIEW
VUE DE DOS
VUE DE DOS
PIN #
DESCRIPTION
1
RX (Data)
2
TX (Data)
3
GROUND (N.C.)
4
IGNITION +12V (N.C.)
RX and TX of the module | RX et TX du module
CONNEXION 4
CONNEXION 4.1
FRONT VIEW
VUE DE FACE
8
7
6
5
4
3
2
1
PIN #
DESCRIPTION
8
IGNITION +12V (N.C.)
6
GROUND (N.C.)
3
RX (Data)
4
TX (Data)
RX and TX of the module | RX et TX du module
CONNEXION 5
4
3
2
1
PIN #
DESCRIPTION
1
IGNITION +12V (N.C.)
2
GROUND (N.C.)
3
TX (Data)
4
RX (Data)
RX and TX of the module
RX et TX du module
CONNEXION 5.1
FRONT VIEW
VUE DE FACE
1 2 3 4
5
6
PIN #
DESCRIPTION
1
GROUND (N.C.)
3
RX (Data)
4
TX (Data)
5
IGNITION +12V (N.C.)
RX and TX of the module
RX et TX du module
Igniton barrel
Barrilet de l'ignition
SEE www.xpresskit.com
(INSTALLATION SUPPLEMENT)
FOR VEHICLE WIRE COLORS
VOIR www.xpresskit.com
(SUPPLÉMENT D'INSTALLATION)
POUR LES COULEURS DE FILS
DES CONNECTEURS.
Igniton barrel
Barrilet de l'ignition
SEE www.xpresskit.com
(INSTALLATION SUPPLEMENT)
FOR VEHICLE WIRE COLORS
VOIR www.xpresskit.com
(SUPPLÉMENT D'INSTALLATION)
POUR LES COULEURS DE FILS
DES CONNECTEURS.
Igniton barrel
Barrilet de l'ignition
SEE www.xpresskit.com
(INSTALLATION
SUPPLEMENT) FOR VEHICLE
WIRE COLORS
VOIR www.xpresskit.com
(SUPPLÉMENT
D'INSTALLATION) POUR LES
COULEURS DE FILS DES
CONNECTEURS.
Igniton barrel
Barrilet de l'ignition

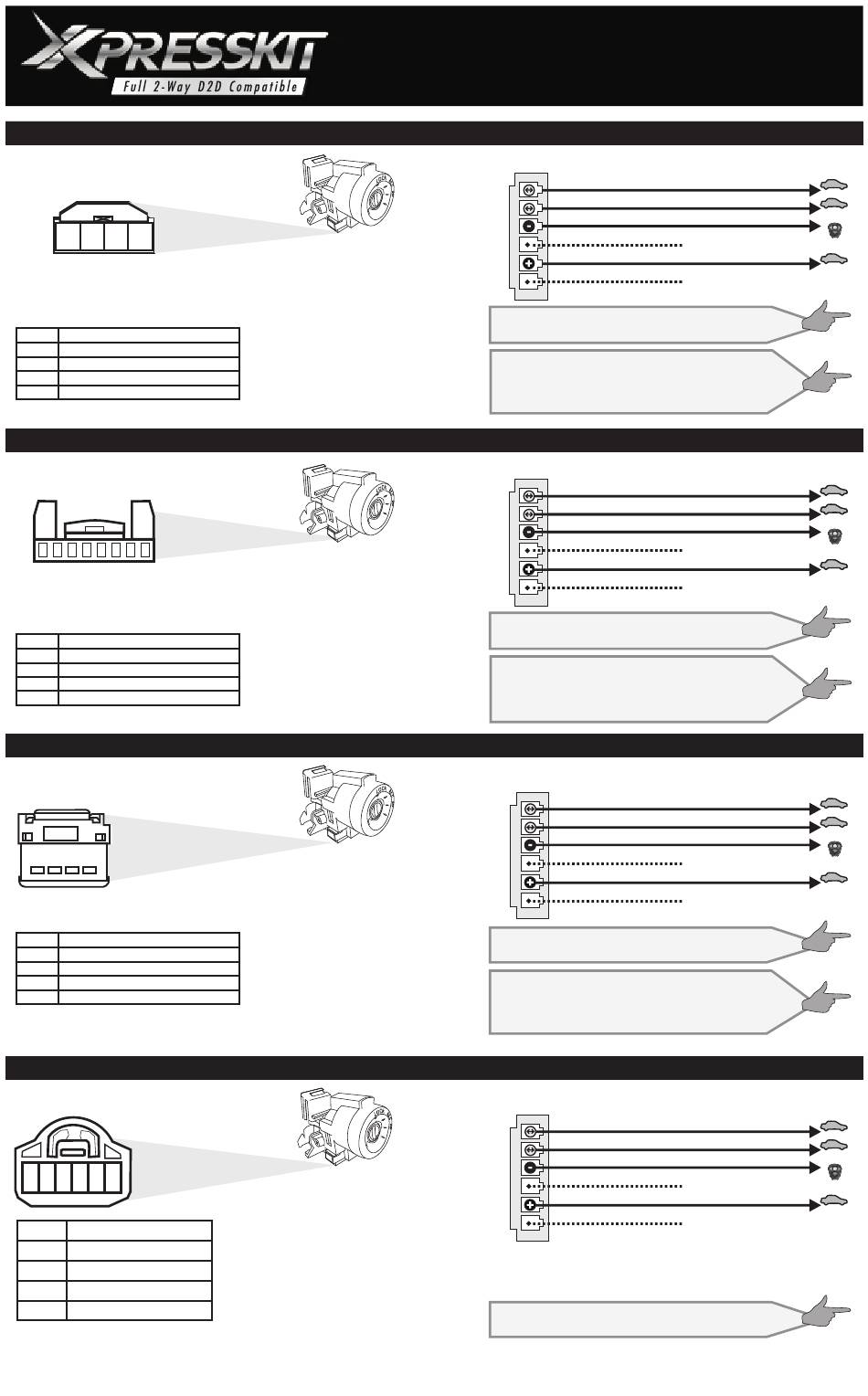

DATA IMMOBILIZER OVERRIDE
FORD / MAZDA / LINCOLN / MERCURY
FORD / MAZDA / LINCOLN / MERCURY
Purple/White | Mauve/Blanc
Yellow/Black | Jaune/Noir
Blue/White | Bleu/Blanc
Green | Vert
Pink | Rose
Black | Noir
English go: Programming #1 (P.12)
Français voir: Programmation #1 (P.13)
Push to start
English go: Programming #5 (P.17)
Français voir: Programmation #5 (P.17)
FORD / MAZDA / LINCOLN / MERCURY
Purple/White | Mauve/Blanc
Yellow/Black | Jaune/Noir
Blue/White | Bleu/Blanc
Green | Vert
Pink | Rose
Black | Noir
English go: Programming #1 (P.12)
Français voir: Programmation #1 (P.13)
Push to Start
English go: Programming #5 (P.18)
Français voir: Programmation #5 (P.18)
FORD / MAZDA / LINCOLN / MERCURY
Purple/White | Mauve/Blanc
Yellow/Black | Jaune/Noir
Blue/White | Bleu/Blanc
Green | Vert
Pink | Rose
Black | Noir
English go: Programming #1 (P.13)
Français voir: Programmation #1 (P.14)
Push to Start (Mazda)
English go: Programming #5 (P.18)
Français voir: Programmation #5 (P.18)
Purple/White | Mauve/Blanc
Yellow/Black | Jaune/Noir
Blue/White | Bleu/Blanc
Green | Vert
Pink | Rose
Black | Noir
English go: Programming #1 (P.13)
Français voir: Programmation #1 (P.14)
PKALL
Rx (Data In)
Tx (Data Out)
(-)While running (status)
N.c.
N.c.
Ignition
N.c.
N.c.
MAZDA 6 2009
Rx (Data In)
Tx (Data Out)
(-)While running (status)
N.c.
N.c.
Ignition
N.c.
N.c.
Rx (Data In)
Tx (Data Out)
(-)While running (status)
N.c.
Ignition
N.c.
MAZDA 2
Rx (Data In)
Tx (Data Out)
(-)While running (status)
N.c.
Ignition
N.c.
P.6
