PROGRAM. 5
1
1.A
1.B
1.3
2
3
ENGINE
START
STOP
4
5
6
7
Add
8
new key
9
10
Program
new key
11
press enter
12
SCAN TOOL REQUIRED / SCAN TOOL REQUIS
PKALL VERSION 3.05

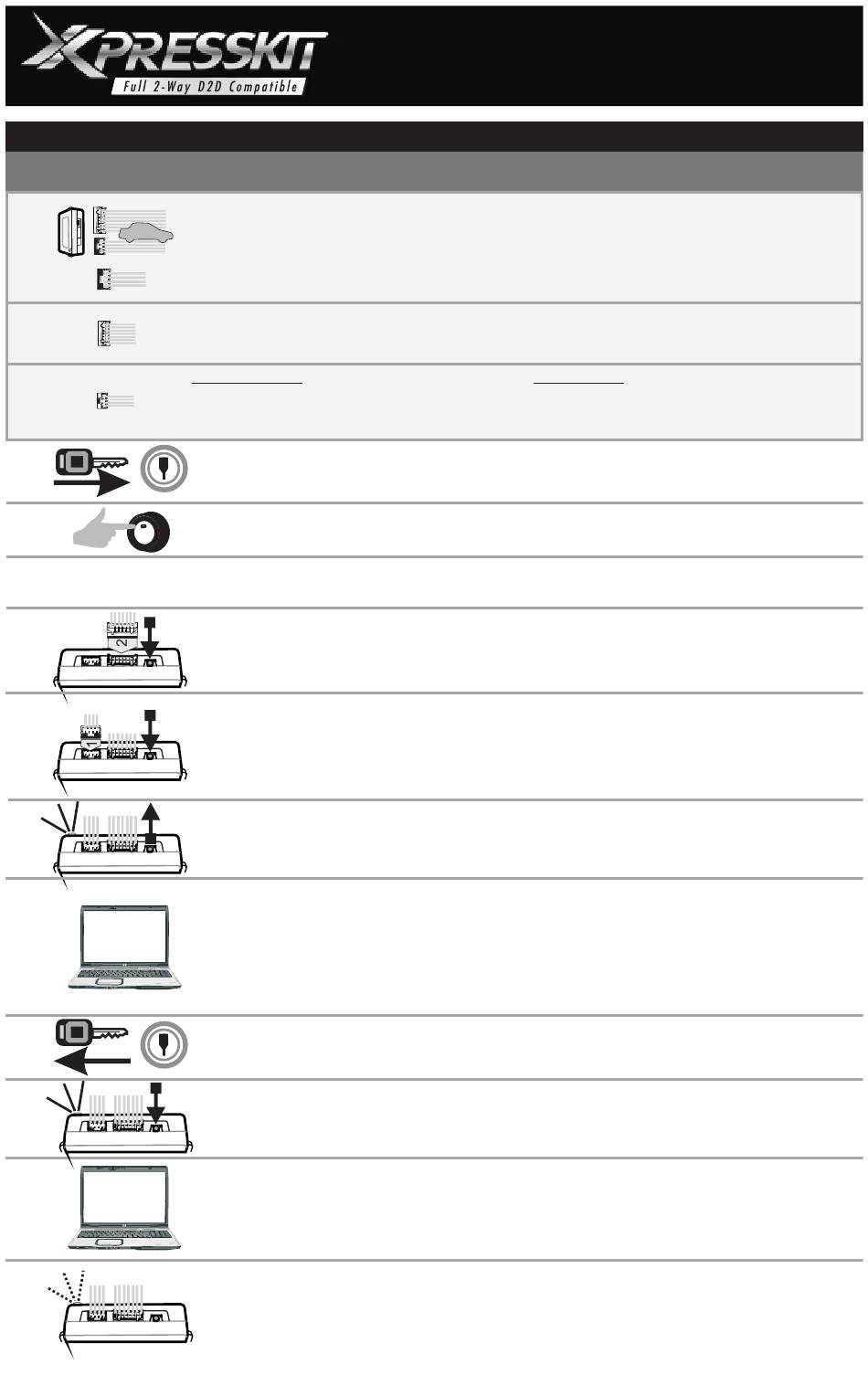

Make the connections to the vehicle:
Connector 1 (Black):
Determine the type of installation:
- INSTALLATION WITH D2D (See P.1, Plan 1)
- INSTALLATION WITHOUT D2D (See P.1, Plan 2)
Connector 2 (White):
Make the connections associated with the vehicle in
the VEHICLE FIT GUIDE (P.2-3)
When necessary:
Connector 3 (White, 4 pins):
Make the connections associated with the vehicle in
the VEHICLE FITGUIDE (P.2-3)
Insert the key in the ignition barrel.
Turn ON the ignition with the Push to start button.
Wait one (1) minute.
Press and hold the programming button.
Insert connector 2.
Insert connector 1.
If the LED is flashing when holding the programming button
the module is already programmed and can't be
programmed again. (To prevent malicious use this module
can be programmed in only one vehicle.)
Release the programming button
turns ON
.
A DEALER SCAN TOOL IS REQUIRED FOR
PROGRAMMING. A QUALIFIED TECHNICIAN AT
THE DEALERSHIP SHOULD PERFORM THIS STEP.
Hook up the scan tool.
Follow the instructions on the dealer SCAN TOOL to
program a new ignition key to the vehicle.
When the dealer scan tool is ready to
program a new key, remove the key from the
ignition barrel.
Press the programming button on the module.
Complete the programming on the dealer scan tool.
The programming is successful when the dealer
scan tool indicates that a new ignition key is
programmed to the vehicle.
If the programming is successfull the LED will flash
10 times. The module is now programmed.
If the LED turns ON solid, repeat at step 1.
DATA IMMOBILIZER OVERRIDE
AND HIGHER
ET PLUS
Effectuez les connexions au véhicule:
Connecteur 1 (Noir):
Déterminez le type d'installation:
- Pour l'INSTALLATION D2D (Voir P.1, Plan 1)
- Pour l'INSTALLATION NON D2D
Connecteur 2 (Blanc):
Effectuez les branchements
(Voir le GUIDE DES VÉHICULES P.2-3).
Si nécessaire:
Connecteur 3 (Blanc, 4 pins):
Effectuez les branchements.
(Voir SCHÉMA DE BRANCHEMENT, P.2-3).
Insérez la clé dans le barillet d'ignition.
Tournez à ON l'igniton avec le bouton Push to
start.
Attendez une (1) minute.
Maintenez le bouton de programmation enfoncé.
Insérez le connecteur 2.
Insérez le connecteur 1.
Si le DEL clignote lorsque le bouton est enfoncé, module a
déjà été programmé sur un véhicule et ne peut être
programmé à nouveau. (Dans le but de prévenir toute
utilisation malicieuse, ce module peut être programmé
dans seulement (1) un véhicule.)
when the LED
Lorsque le DEL s'allume, relâchez le bouton de
programmation.
LE SCAN TOOL DU CONCESSIONNAIRE EST
REQUIS POUR LA PROGRAMMATION. UN
TECHNICIEN QUALIFIÉ DU CONCESSIONNAIRE
DEVRAIT EFFECTUER CETTE ÉTAPE.
Branchez le SCAN TOOL
Suivre les indications du SCAN TOOL pour
programmer une nouvelle clé d'ignition.
Lorsque le scan tool du concessionnaire est prêt
à programmer la nouvelle clé, retirez la clé du
barillet d'ignition sans éteindre l'ignition.
Appuyez sur le bouton de programmation du
module de contournement.
Exécutez la fonction de programmation de la
Program nouvelle clé indiquée sur le Scan Tool.
La programmation réussie lorsque le scan tool
indique qu'une nouvelle clé d'ignition est
programmée sur le véhicule.
Si la programmation est réussie le DEL clignotera
10 fois. Le MODULE est programmé.
Si le DEL reste allumée vous devez recommencer la
programmation à l'étape 1. Le MODULE n'est pas
programmé.
PKALL
FORD/MAZDA
(Voir P.1, Plan 2).
P.18
