Minichillers Full DC Inverter R-32
1 Système de pompe à chaleur

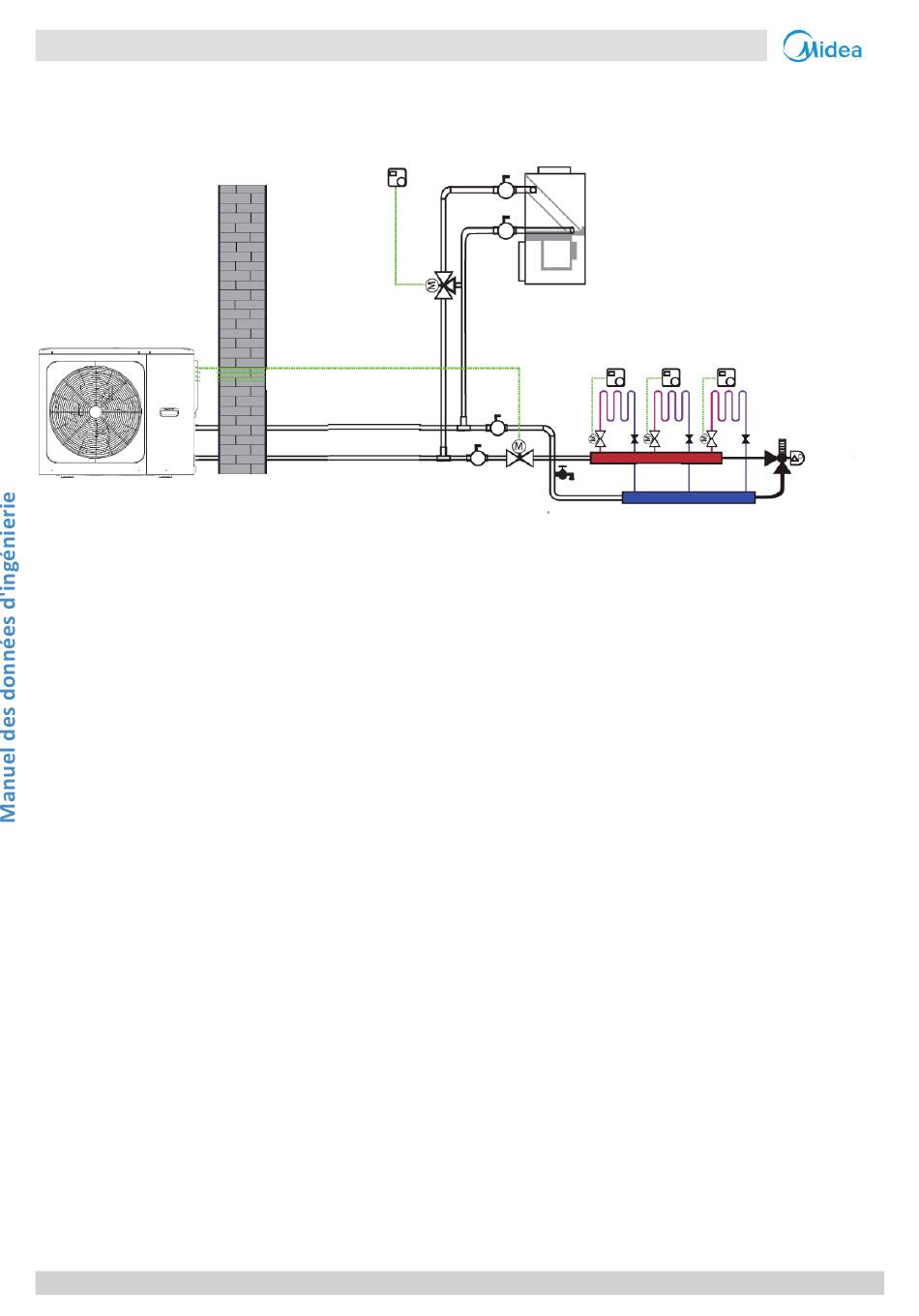

1.1 Schéma du système
Minichiller Full DC Inverter est un système air-eau intégré qui offre le chauffage et le refroidissement des locaux. Le
système de pompe à chaleur extérieur absorbe la chaleur de l'air extérieur et transfère cette chaleur par la tuyauterie
de refroidissement vers l'échangeur de chaleur à plaques dans le système hydronique. L'eau chauffée dans le système
hydronique circule vers des émetteurs de chaleur à basse température (boucles de chauffage au sol ou des radiateurs
à basse température) pour assurer le chauffage des locaux et vers le ballon d'eau chaude sanitaire pour fournir de l'eau
chaude sanitaire. La vanne à 4 voies dans l'unité extérieure peut inverser le cycle de refroidissement afin que le sys-
tème hydronique puisse fournir de l'eau fraîche pour effectuer un refroidissement à l'aide des ventilo-convecteurs.
La capacité de chauffage des pompes à chaleur diminue à mesure que la température ambiante baisse. Le chauffage
électrique externe de secours est en option pour fournir une capacité de chauffage supplémentaire afin de l'utiliser
par temps extrêmement froid, lorsque la capacité de la pompe à chaleur est insuffisante. Le chauffage électrique de
secours sert également en cas de dysfonctionnement de la pompe à chaleur et de protection antigel de la tuyauterie
d'eau extérieure en hiver.
4
Ventilo-convecteurs
Collecteur
Distributeur
Chauffage au sol
Soupape de
dérivation
