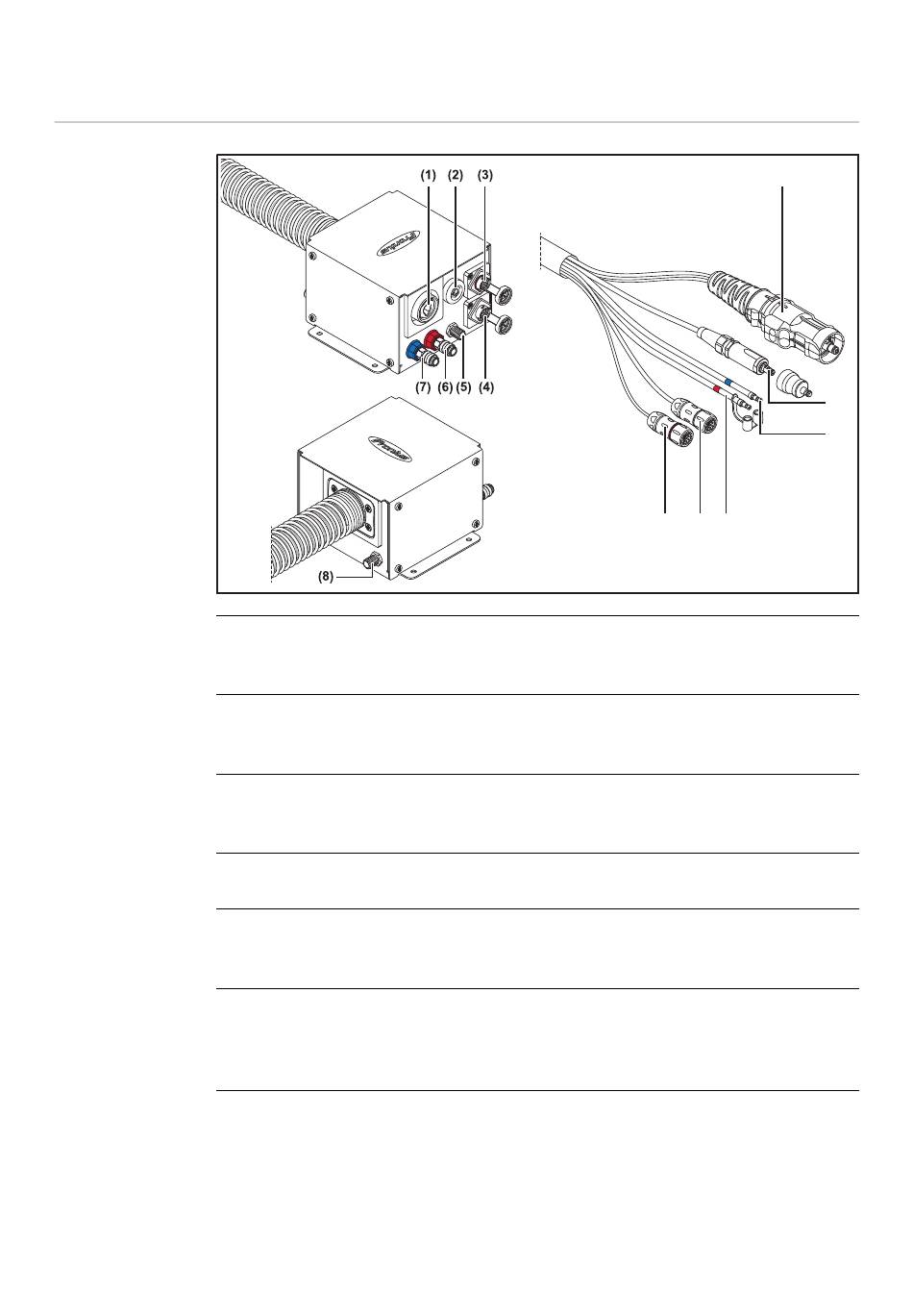

Faisceau de liaison SplitBox SB TP 95i CON R

SplitBox, fais-
ceau de liaison
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Connecteur Intensité de soudage / Gaz de protection
pour raccorder le câble de gaz/électrique du faisceau de liaison de torche
de soudage.
Connecteur Arc pilote / Courant plasma/Gaz
pour raccorder le câble de l'arc pilote du faisceau de liaison de torche de
soudage
Connecteur CrashBox à 8 pôles (avec marquage de couleur rouge)
pour raccorder le tuyau de la CrashBox du faisceau de liaison de torche de
soudage
Multi connecteur TIG à 8 pôles
pour raccorder le tuyau TMC du faisceau de liaison de torche de soudage
Connecteur Gaz de traînage
pour raccorder le tuyau de gaz de traînage du faisceau de liaison de
torche de soudage
Connecteur Retour de réfrigérant
Rouge
pour raccorder le tuyau de retour de réfrigérant du faisceau de liaison de
torche de soudage
Connecteur Arrivée de réfrigérant
Bleu
pour raccorder le tuyau d'arrivée de réfrigérant du faisceau de liaison de
torche de soudage
(9)
(14) (13) (12)
(10)
(11)
