Adaptateur De Montage Thpi - Fronius Iwave Robotics Instructions De Service

Le raccordement avec les systèmes de grandes bobines, les fûts de fil, les
torches de soudage ou les dévidoirs s'effectue à l'aide de QuickConnect.
Lors du montage du PowerLiner, veiller au sens d'avancement du fil.
Adaptateur de
montage THPi

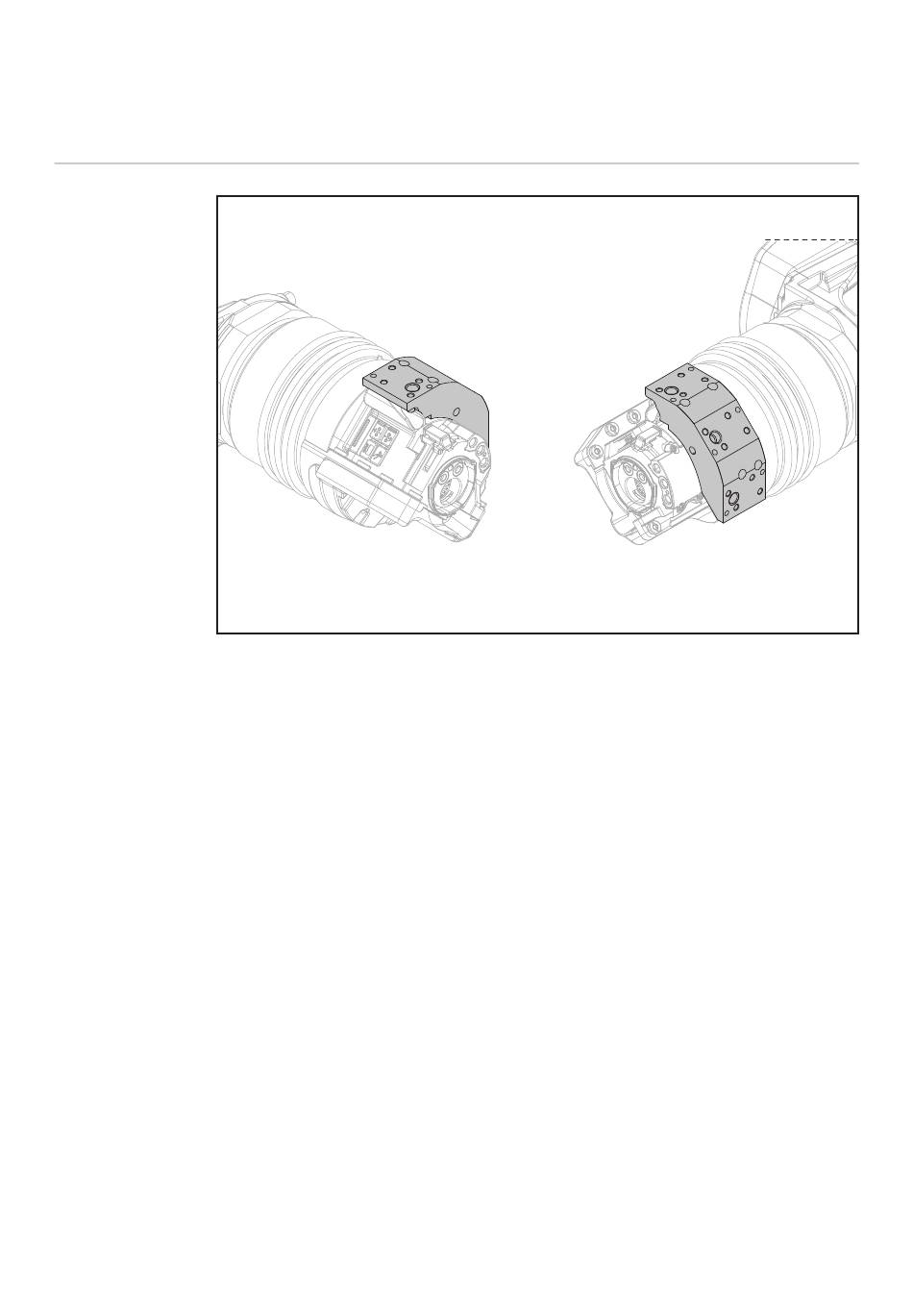

Exemple d'application d'un adaptateur de montage THPi monté sur le faisceau de liaison de torche
de soudage (44,0350,4660)
L'adaptateur de montage THPi permet de monter des systèmes de recherche de
cordons, des caméras, etc. sur la torche de soudage robot.
Le support pour caméra est monté au niveau de la tête du faisceau de liaison de
torche de soudage, le TCP reste tel quel.
Le système de recherche de cordons ou la caméra sont protégés par la CrashBox.
La position du système de recherche de cordons ou de la caméra montée est re-
productible car ils sont positionnés à l'aide d'un goujon.
Le système de recherche de cordons ou la caméra peuvent être montés à 3 endr-
oits différents.
Schéma de perçage
Les trous suivants sont prévus de façon standard sur chacune des 3 faces de
l'adaptateur de montage THPi :
-
-
-
4 trous filetés M4 d'une profondeur de 10 mm
1 trou fileté M10 d'une profondeur de 6 mm
2 trous Ø 4 mm H7, profondeur = 6 mm
