5.3
Contrôle de condensation
La température d'entrée d'eau du condenseur est contrôlée pour optimiser l'efficacité du refroidisseur à l'intérieur de la
limite de l'enveloppe du compresseur. Pour ce faire, l'application utilise les entrées pour contrôler les dispositifs de
condensation suivants :
•
Ventilateur de la tour 1...4 au moyen de 4 signaux marche/arrêt. Ce ventilateur de la tour entre en marche lorsque
la température d'entrée de l'eau (TEE) du condenseur est supérieure au point de consigne de cette température.
Le ventilateur de la tour s'arrête lorsque la température d'entrée de l'eau (TEE) du condenseur est inférieure au

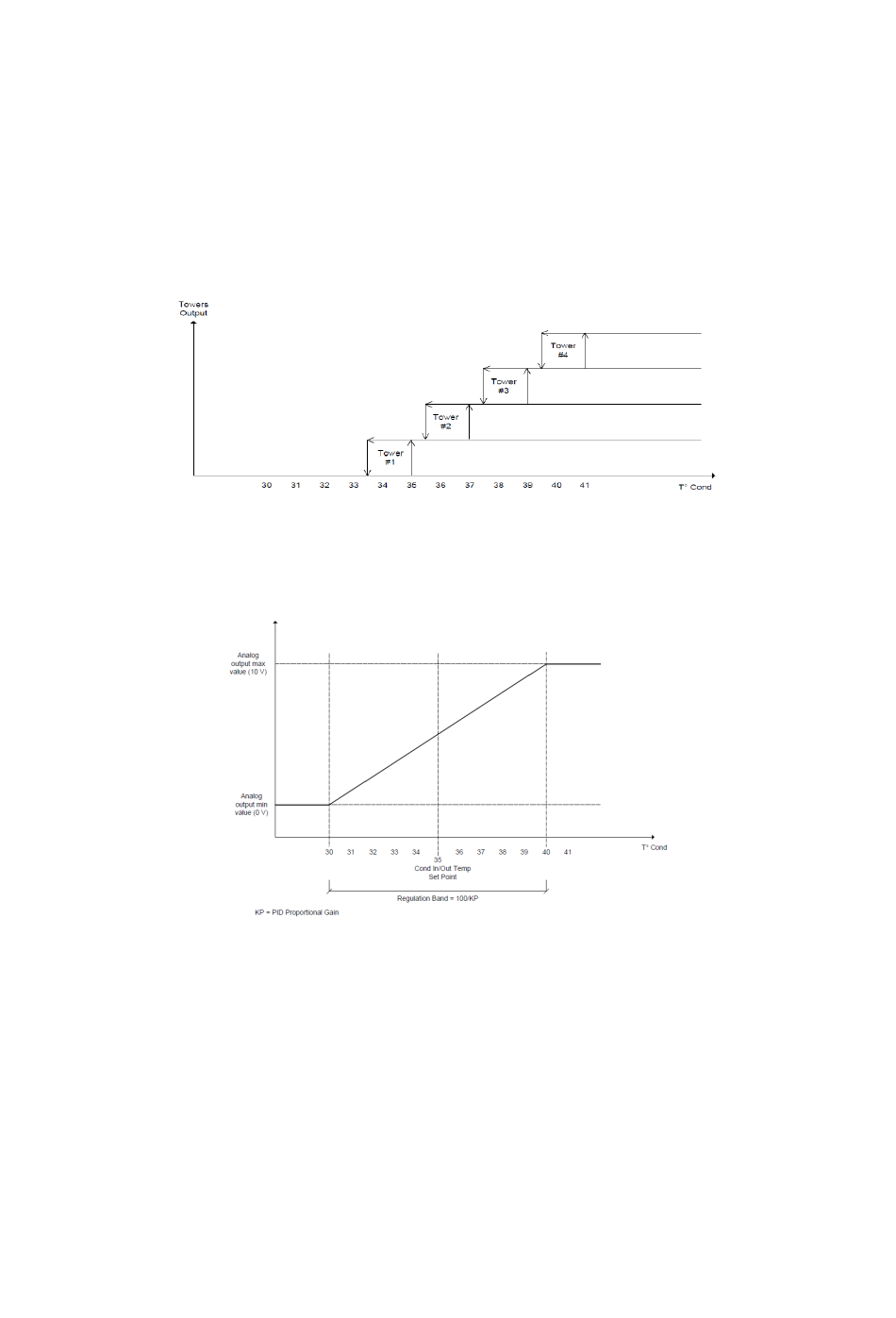

point de consigne – Diff. L'image ci-dessous est un exemple de séquence d'activation ou de désactivation
conformément à la relation entre la valeur de la température d'entrée de l'eau du condenseur, les points de
consigne et les différentiels qui y figurent 4.2.4.
•
1 Entraînement à fréquence variable (VFD) au moyen du signal de modulation 0-10 V généré par un régulateur
PID. Le diagramme suivant est un exemple de comportement du signal de modulation au cas où la commande
PID serait purement proportionnelle.
5.4
Commande du détendeur électronique
En version standard, l'unité est équipée d'un détendeur électronique (EXV) pour chaque circuit qui est actionnée par un
moteur pas à pas. Le détendeur électronique contrôle le cycle thermodynamique (évaporateur) afin d'optimiser l'efficacité
de l'évaporateur et, en même temps, garantir le bon fonctionnement du circuit.
Le régulateur dispose d'un algorithme PID intégré qui gère la réponse dynamique de la vanne pour assurer la réponse
rapide et stable aux variations des paramètres de système.
Pendant le contrôle de pression, le détendeur électronique est positionné pour contrôler la pression de l'évaporateur et
éviter qu'elle puisse dépasser le MOP.
Lorsque le détendeur électronique passe à Commande de surchauffe, la cible de surchauffe est calculée pour maximiser
la surface de l'évaporateur utilisée pour échanger de la chaleur avec l'autre milieu. La température-cible est mise à jour
en continu et sa moyenne est calculée toutes les 10 secondes.
Pendant tout le fonctionnement du circuit, la position du détendeur électronique est limitée à une position comprise entre
5% et 100%.
Quand le circuit est hors service ou lance la procédure de mise à l'arrêt, le détendeur électronique doit être en position
fermée. Dans ce cas, des étapes supplémentaires de fermeture sont déclenchées pour garantir le retour correct en position
zéro.
D-EOMZC00106-17_08FR - 46/78
