3
UTILISATION DU REGULATEUR
Le système de contrôle se compose d'un régulateur de l'unité (UC) équipé d'un ensemble de modules d'extension qui
permettent d'intégrer des fonctionnalités supplémentaires. Tous les tableaux communiquent avec l'UC via un bus
périphérique interne. Le système MicroTech™ traite en continu les informations reçues par l'unité des divers pressostats
et sondes de température installés sur les compresseurs. Le régulateur de l'unité est équipé d'un programme permettant
de contrôler l'unité.

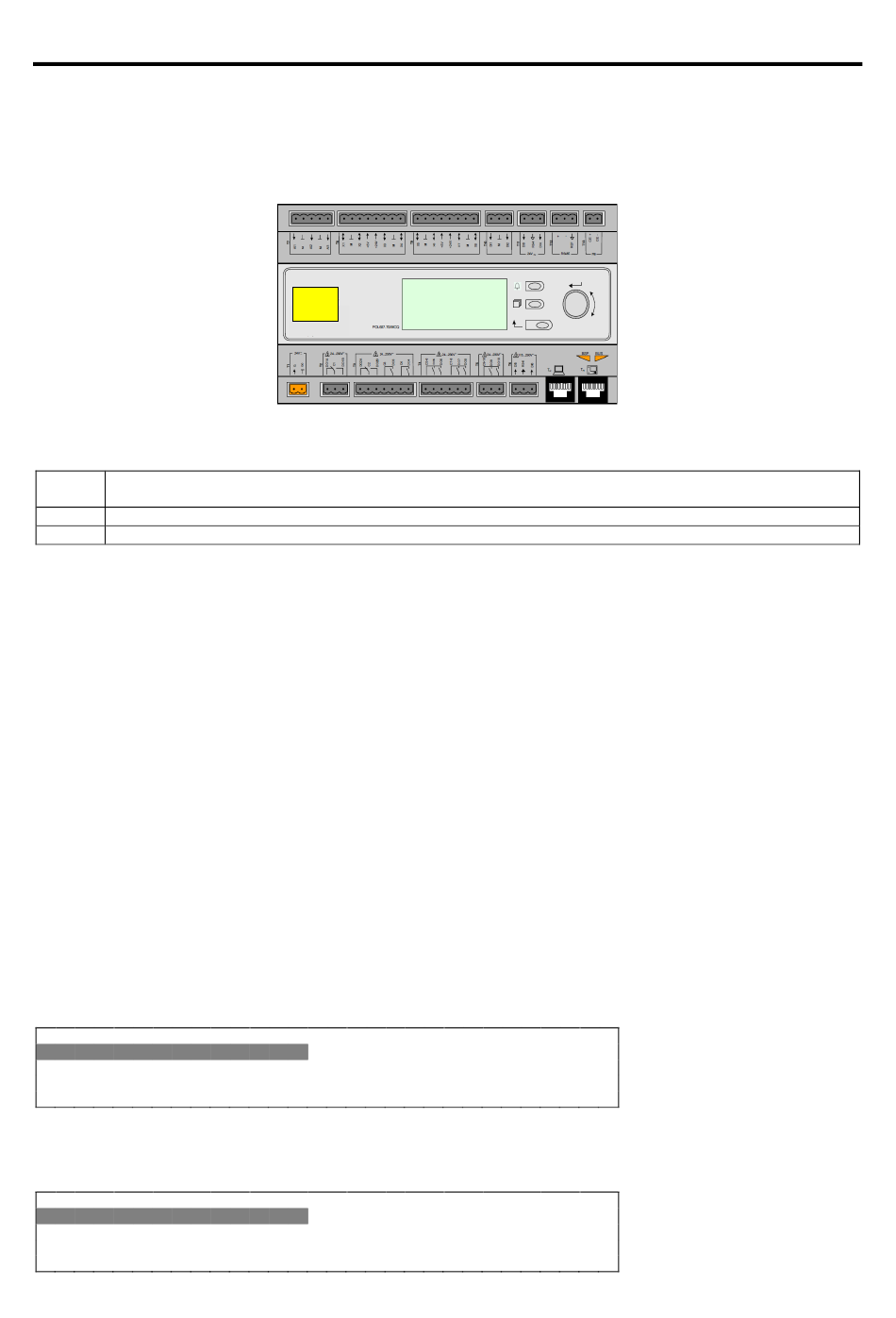

L'IHM standard est constituée d'un écran intégré (A) à 3 boutons (B) et d'une molette-poussoir de commande (C).
Le clavier/l'affichage (A) se compose d'un affichage à 5 lignes de 22 caractères chacune. Les trois boutons (B) ont les
fonctions suivantes :
Statut d'alarme (établit un lien d'une page vers la page de la liste des alarmes, du journal des alarmes et la
capture d'écran des alarmes, si disponible)
Retour à la page d'accueil
Retour vers le niveau précédent (le cas échéant, vers la page d'accueil)
La molette-poussoir de commande (C) permet de faire défiler les pages du menu, les réglages et les données disponibles
pour l'IHM en fonction du niveau du mot de passe actif. La rotation du sélectionneur permet de naviguer entre les lignes
sur un écran (page) et d'augmenter ou de diminuer les valeurs modifiables lors de l'édition. La molette-poussoir joue le
rôle du bouton Entrée et permet de passer d'un lien à l'ensemble de paramètres suivant.
3.1
Recommandations générales
Avant de mettre l'unité sous tension, veuillez lire les recommandations suivantes :
•
Une fois toutes les opérations et tous les réglages effectués, fermer tous les panneaux de la boîte de
commutation.
•
Seul le personnel formé à cet effet est autorisé à ouvrir les panneaux de la boîte de commutation.
•
S'il est nécessaire d'accéder fréquemment au régulateur de l'unité, nous recommandons fortement l'installation
d'une interface de commande à distance.
•
L'évaporateur, les compresseurs et les variateurs correspondants sont protégés du gel au moyen de résistances
électriques. Ces résistances sont alimentées par l'alimentation de l'unité centrale et contrôlées par un thermostat
ou par le régulateur de l'unité. De même, l'écran LCD du régulateur de l'unité risque d'être endommagé lors de
l'exposition à des températures extrêmement basses. Pour cette raison, il est fortement recommandé de ne
jamais mettre l'unité hors tension pendant l'hiver et surtout dans des climats froids.
3.2
Navigation
Lorsque le circuit de commande est alimenté, l'écran du régulateur s'active et affiche l'écran d'accueil. On peut également
y accéder en appuyant sur le bouton Menu. La molette de navigation est le seul dispositif de navigation nécessaire, bien
que les boutons MENU, ALARME, et RETOUR puissent servir de raccourci comme expliqué précédemment.
L'image ci-dessous présente des écrans de l'IHM.
M a i
n
M e n u
E n t
e r
P a s s w o r
U n i
t
S t
a t
O f
f
:
U n i
A c t
i
v e
S e t
L'icône d'une cloche qui vibre s'affiche dans le coin supérieur droit pour indiquer l'activation d'une alarme. Si l'icône reste
immobile, l'alarme a été confirmée mais elle n'a pas été réinitialisée car le problème l'ayant déclenchée n'a pas été résolu.
Un voyant LED va également indiquer à quel niveau se situe le problème entre l'unité et les circuits.
M a i
n
M e n u
E n t
e r
P a s s w o r
U n i
t
S t
a t
O f
f
:
U n i
A c t
i
v e
S e t
UC
d
u s =
t
S W
p t
=
d
u s =
t
S W
p t
=
A
B C
A
7 .
7 .
1 /
11
0 ° C
1 /
0 ° C
D-EOMZC00106-17_08FR - 13/78
