Aufbau und Funktion
6.1 Wandmontage
Die Armaturengruppe „Regumat" wird entwe-
der an eine Wand oder auf einem Verteilerbal-
ken bzw. eine Hydraulische Weiche montiert.
1.
Oberschale
2.
Einlegeblock (zweiteilig)
3.
Sechskantmutter SW10
4.
Sicherungsblech
5.
Armaturengruppe
6.
Wandhalterung
7.
Unterschale
8.
Distanzstück
9.
Klemmteil

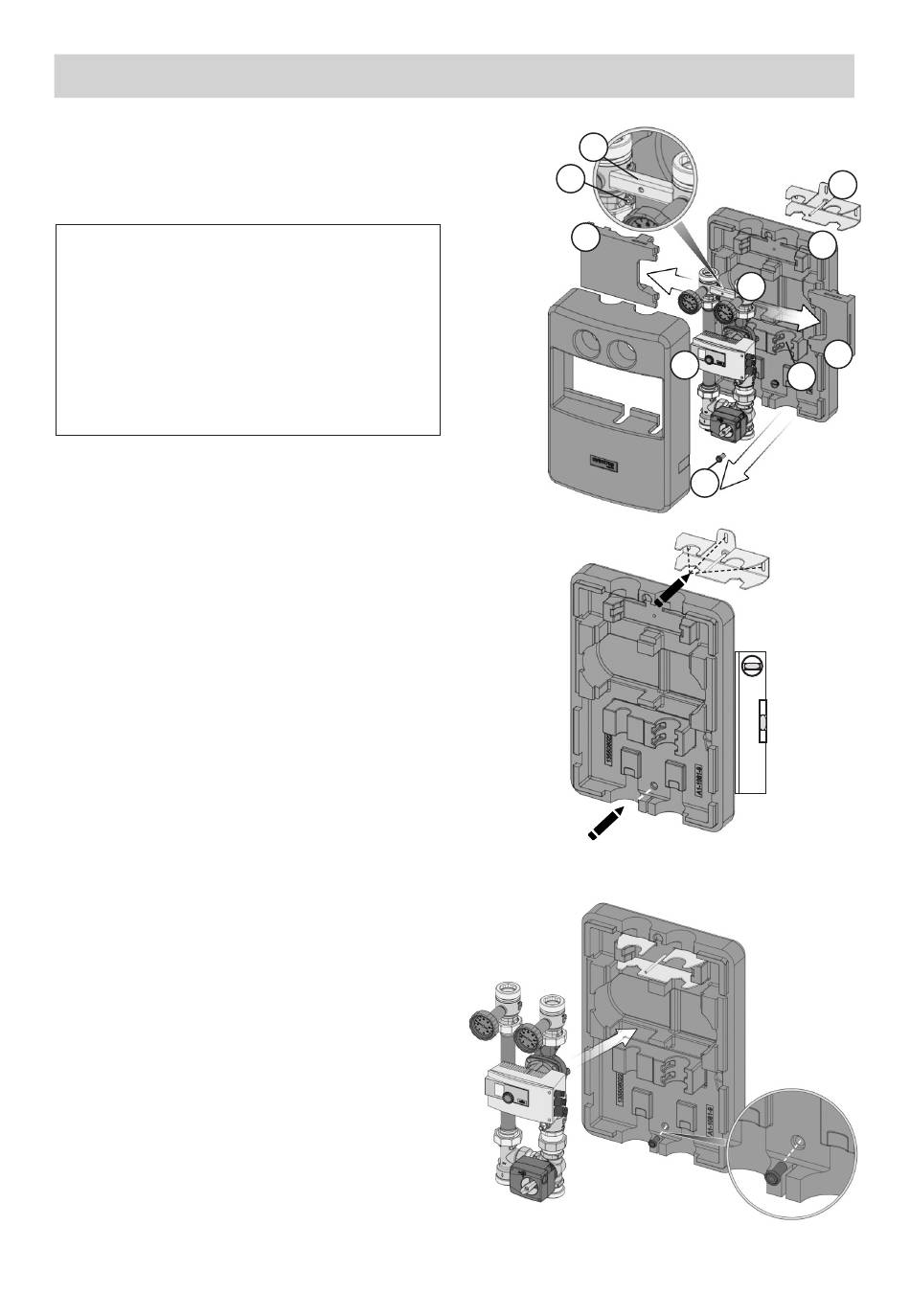

Wandmontage
1. Oberschale (1) abnehmen (Abb. 4).
2. Einlegeblock (2) abziehen (zweiteilig) (Abb. 4).
3. Sechskantmutter (3) mit SW10 lösen und
Sicherungsblech (4) abnehmen (Abb. 4).
4. Armaturengruppe (5) und Wandhalterung (6) aus
der Unterschale (7) herausnehmen (Abb. 4).
5. Wandhalterung (6) und Unterschale (7) lotrecht
an Wand anhalten, um sie als Bohrschablone
zu nutzen (Abb. 5).
6. Bohrungen einzeichnen, bohren und mit-
gelieferte Dübel einsetzen (Abb. 5).
7. Wandhalterung (6) mit Sechskantschrauben
(SW12) an Wand befestigen (Abb. 6).
8. Unterschale auf Wandhalterung aufsetzen
(Abb. 6).
9. Distanzstück (8) in untere Bohrung der
Unterschale einsetzen mit Sechskantschraube
(SW12) an Wand befestigen (Abb. 6).
10. Armaturengruppe (5) in Unterschale (7)
einsetzen, mit Sicherungsblech (4) und
Sechskantmutter (3) befestigen (Abb. 6).
11. Einlegeblock (2) einsetzen (zweiteilig) (Abb. 6).
X Die Station ist für die Verrohrung und
weitere Anschlussarbeiten vorbereitet.
8
„Regumat-180 plus" DN 32
4
3
2
Abb. 4
Abb. 5
Abb. 6
6
7
5
2
1
9
8
