Données techniques
4.5 Dimensions/Cotes de
raccordement
G2
G2

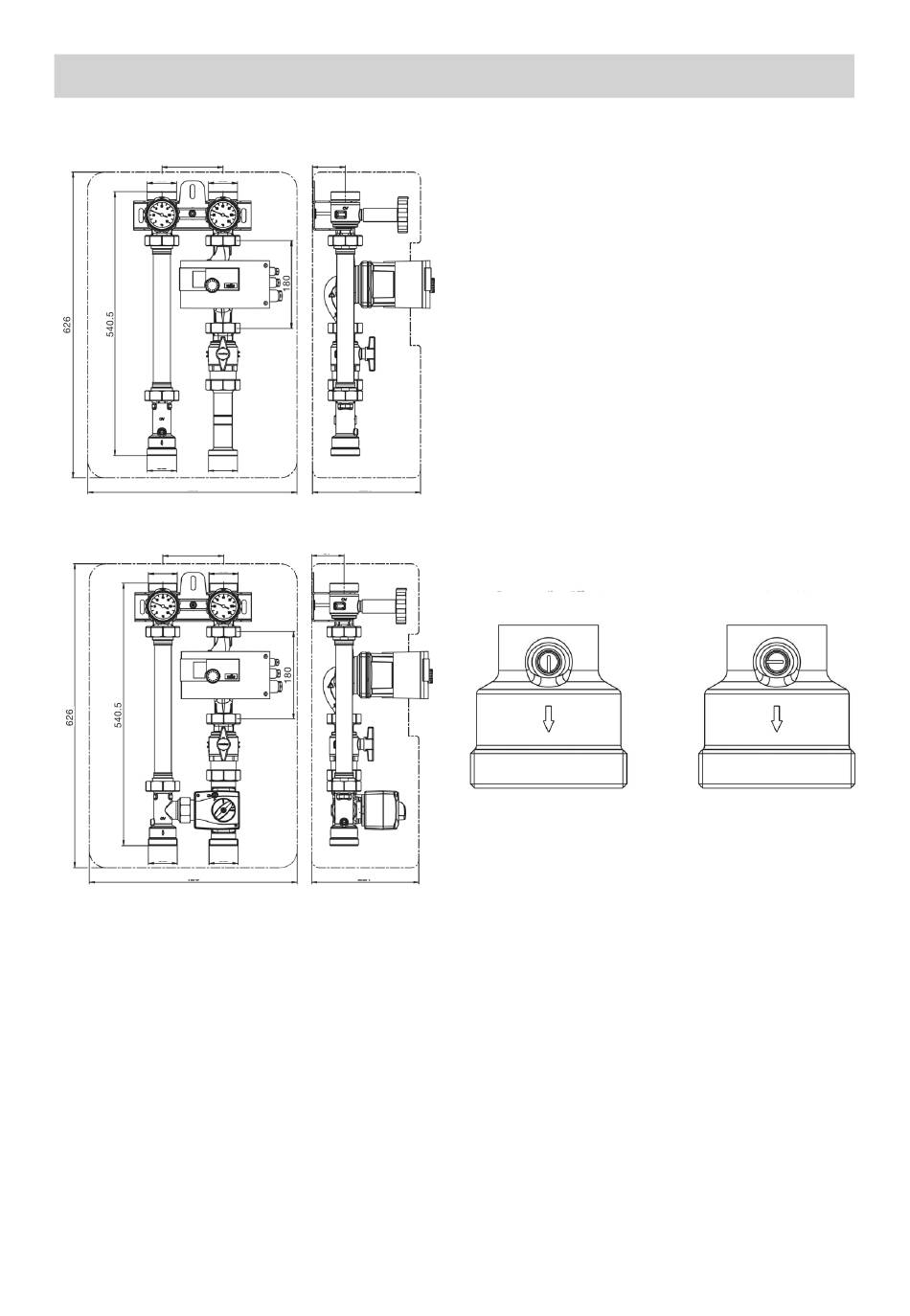

Fig. 1 : « Regumat S-180 plus » DN 32 avec robinet d'isolement à
tournant sphérique
G2
G2
Fig. 2 : « Regumat M3-180 plus » DN 32 avec robinet d'isolement à
tournant sphérique
5.
Conception et fonctionnement
5.1 Vue d'ensemble et description du
fonctionnement
Le « Regumat » est fourni au choix avec ou
sans circulateur.
Pour le modèle sans circulateur, les composants
individuels sont livrés assemblés mais non-
fixés. Après le montage du circulateur, il faut
serrer tous les raccords.
En départ usine, l'aller est monté à droite mais
il peut être inversé sur site (voir 6.2).
Le « Regumat S-180 plus » permet l'isolement
6
125
67
G2
G2
428
125
67
G2
G2
428
221
du circuit de chauffage. Il se compose d'un
dispositif d'arrêt avec thermomètres intégrés
aux manettes et d'une entretoise pour une
compensation de longueur sur l'aller. Le clapet
ATS sur le retour empêche toute circulation par
gravité (thermosiphon).
La configuration et le fonctionnement du
« Regumat M3-180 plus » sont identiques au
« Regumat S-180 plus ». Il est de plus équipé
d'une vanne mélangeuse à trois voies et d'un
servo-moteur. La vanne mélangeuse à trois
voies sert à la régulation de la température de
départ.
5.2 Clapet ATS
Le système de raccordement pour chaudières
221
est livré prémonté. L'installation de chauffage
en service, la fente pour l'ouverture du clapet
ATS doit se trouver en position horizontale.
Clapet ATS ouvert
Fig. 3 : Position clapet ATS « Regumat S-180 plus »
En position de service, le clapet ATS est fermé
et le passage n'est possible que dans le sens
de circulation.
Lors de la mise en service ou pendant les
travaux d'entretien (remplissage et rinçage), le
clapet ATS doit être ouvert.
Fonction d'isolement désactivée : Clapet ATS
ouvert, passage possible dans les deux sens.
En mode de chauffage, le clapet ATS doit se
trouver en position de service.
Pour le modèle « Regumat M3-180 plus », la
tige de commande du clapet ATS se trouve sur
le côté du corps de la vanne mélangeuse
« Regumat-180 plus » DN 32
Clapet ATS fermé
