3.7
Explication des consignes d'utilisation
Des étiquettes munies des consignes d'utilisation sont appliquées sur le produit. Ces consignes
sont expliquées ci-après.
3.7.1
Positionnement du chariot sur la barre d'extension

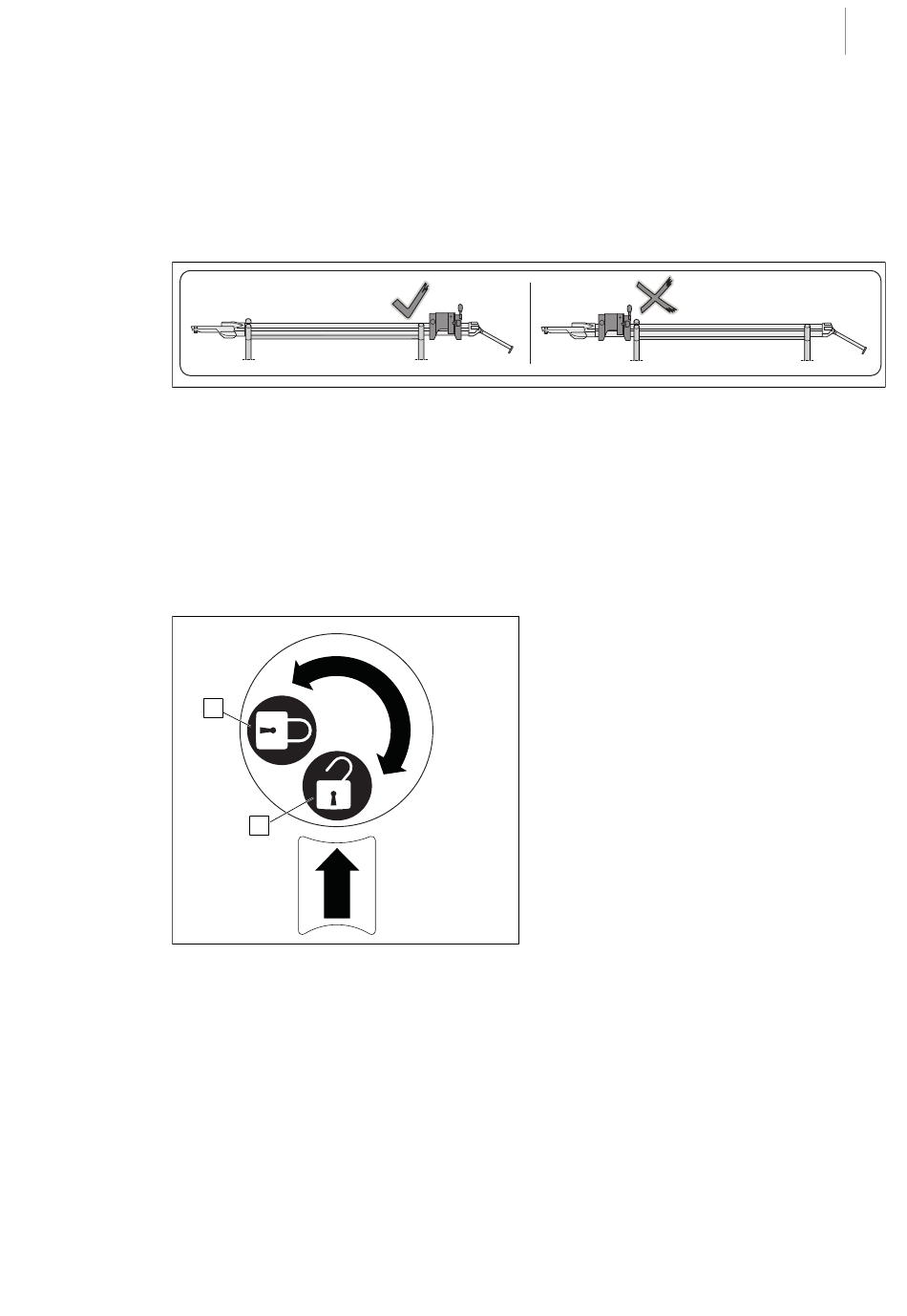

Fig. 21 :
Position du chariot lors du montage / démontage de la barre d'extension
Si le chariot ne se trouve pas dans la position affichée lors de son montage et de son démon-
tage, il peut entrer en collision avec d'autres accessoires (par ex. avec la plaque jambière).
L'autocollant de la poignée de commande est installé sur la barre d'extension. Lors du montage
et du démontage de la barre d'extension, veiller à ce que le chariot soit poussé au-dessus de
l'autocollant. Sur le chariot à barre, le chariot doit se trouver entre la poignée de commande de la
barre d'extension et la première mortaise du chariot à barre.
3.7.2
Déplacer le chariot sur la barre d'extension
1
Fig. 22 :
Blocage / déblocage du chariot
1007.41A0
IFU 1007.41 FR 04
2
Manipulation et utilisation
Explication des consignes d'utilisation
L'autocollant se trouve sur et en dessous du
levier de déverrouillage sur le chariot de la
barre d'extension. La flèche située sous le le-
vier de déverrouillage indique si le chariot est
bloqué ou débloqué :
•
Symbole [LOCK] (1) : Le chariot est blo-
qué et ne peut pas être déplacé.
•
Symbole [UNLOCK] (2) : Le chariot est dé-
bloqué et peut être déplacé.
3
29 / 44
