3.6.3
Placer la chaussure d'extension (1003.67A0/B0) sur le dispositif de traction
(1007.43A0)

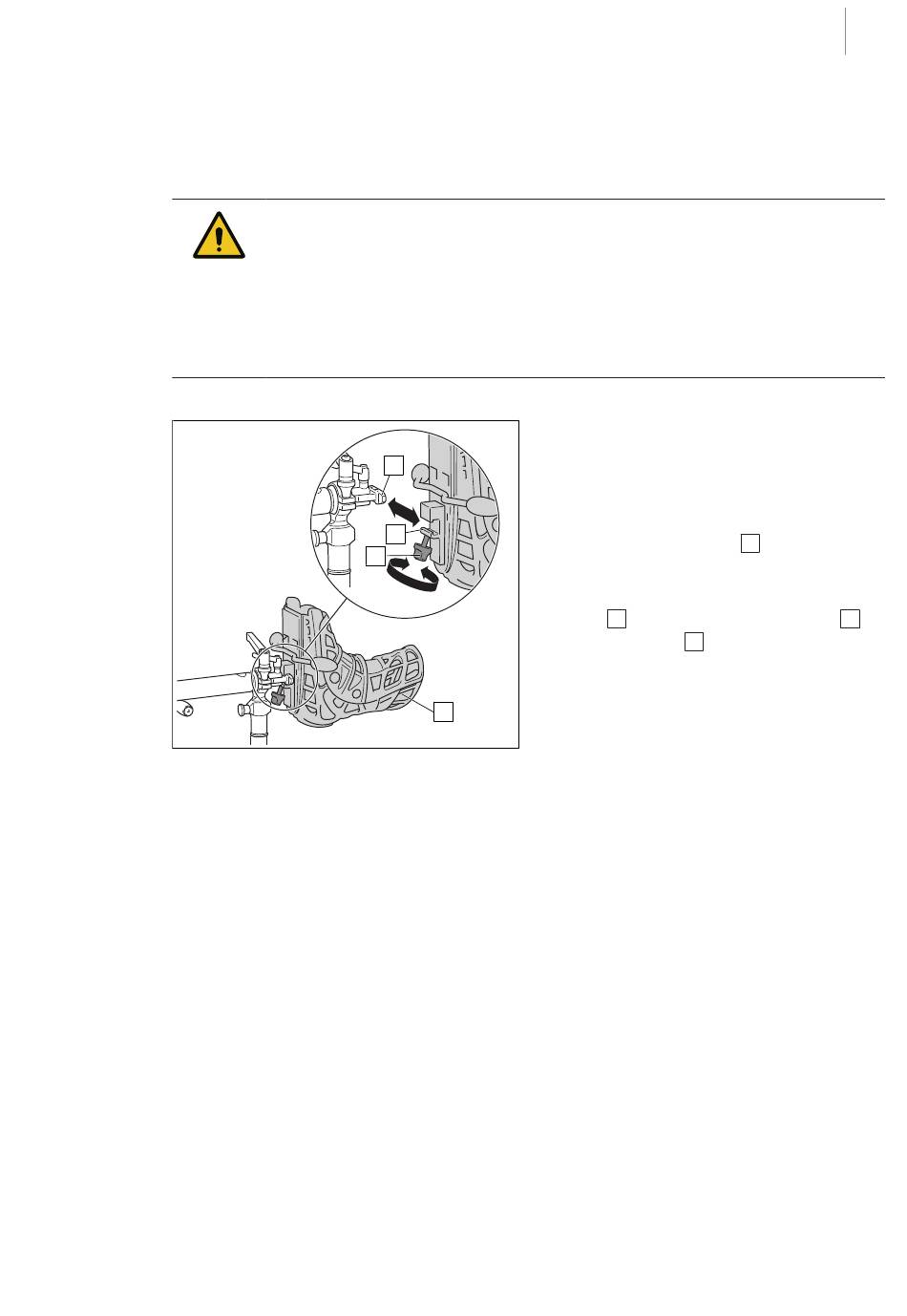

Fig. 15 :
Montage de la chaussure d'extension
1007.41A0
IFU 1007.41 FR 04
A
!
VE RTIS S EME N T
Risque de blessure !
Une bonne fixation des extrémités peut entraîner des charges de traction im-
portantes.
Après le montage de la chaussure d'extension, il faut vérifier les charges spéci-
fiques appliquées sur le pied du patient, en fonction de chaque mouvement de la
table d'opération (par ex. traction, rotation). Réduire au minimum les mouvements
de la table d'opération.
4
2
1
3
Manipulation et utilisation
Montage et démontage de l'accessoire
Conditions préalables :
•
Le dispositif de traction (1007.43A0) est
installé sur la barre d'extension.
•
L'interface accessoires est orientée à l'ho-
rizontale sur le dispositif de traction.
1. Ouvrir la vis à poignée
d'extension.
2. Pousser entièrement le guidage de l'inter-
face
de la chaussure d'extension
2
sur la mortaise
du dispositif de traction.
4
3. Serrer fermement la vis à poignée.
Ø La chaussure d'extension est fixée.
4. Vérifier que la chaussure d'extension est
bien fixée.
3
de la chaussure
1
3
25 / 44
