Manipulation et utilisation
3
Montage des barres d'extension

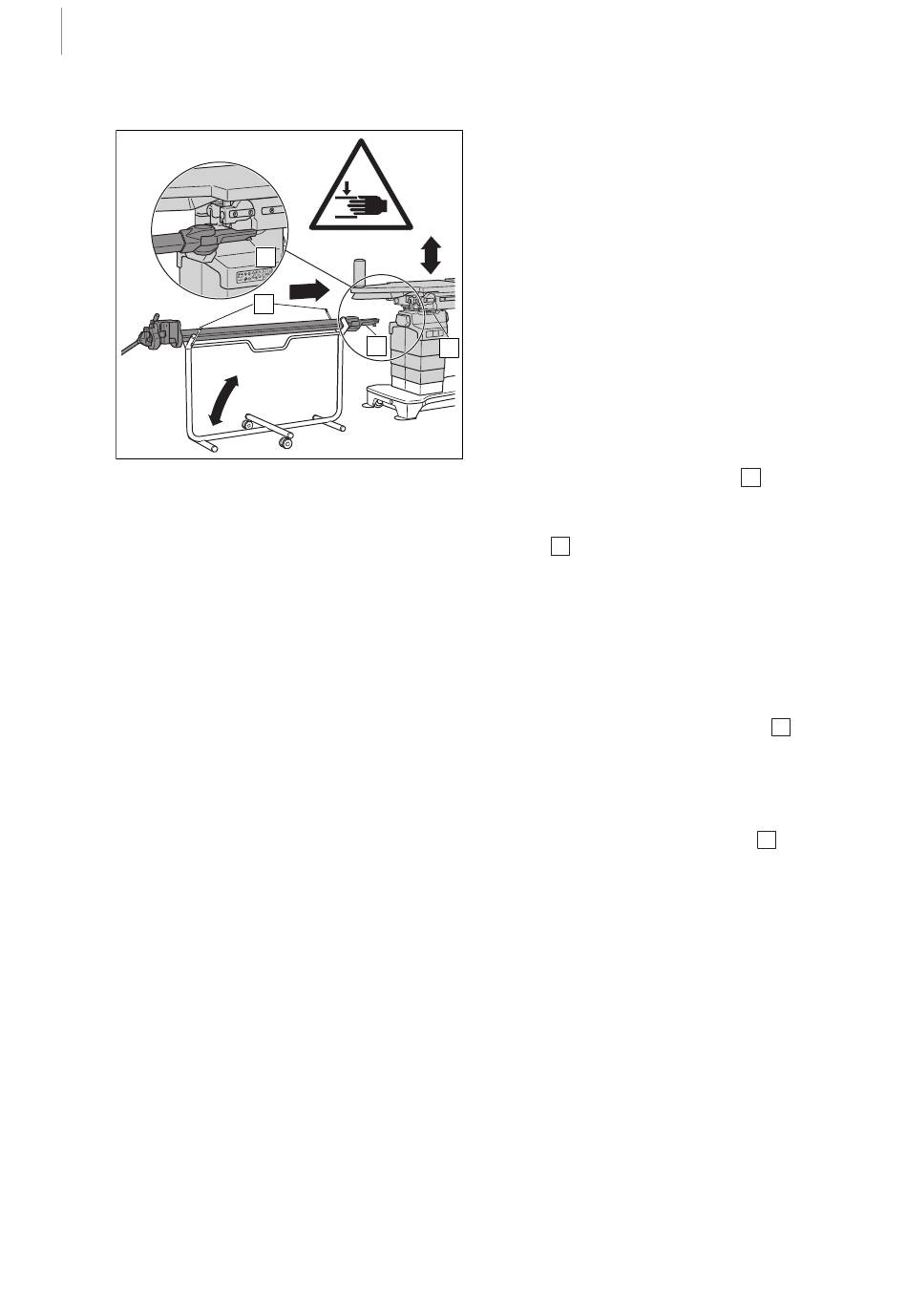

Fig. 4 :
Montage de la barre d'extension
(1007.41A0)
18 / 44
3
4
1
Conditions préalables :
•
La table d'opération est bloquée (LOCK).
•
La table d'opération n'est pas inclinée ni
inclinée latéralement.
•
La plaque d'extension est montée sur la
table d'opération.
1. Appuyer simultanément sur les touches
[LEVEL] + [UP] ou [LEVEL] + [DOWN] du
2
boîtier de commande et les maintenir en-
foncées.
Ø La table d'opération est réglée à bonne
hauteur pour pouvoir monter la barre
d'extension.
2. À l'aide du guidage d'interface
cer la barre d'extension sur le chariot à
barre vers l'avant sur la mortaise d'inter-
face
souhaitée de la table d'opération.
2
3. Pousser totalement le guidage de la barre
d'extension sans l'incliner sur la mortaise
d'interface de la table d'opération.
Ø La barre d'extension s'enclenche de
manière audible sur deux positions de
blocage.
Ø Le boulon d'arrêt est enclenché
Ø La barre d'extension est bloquée.
4. Vérifier le bon positionnement en tirant sur
la barre d'extension.
5. Desserrer les bandes de fixation
chariot à barre.
Ø La barre d'extension peut être soulevée
du chariot à barre.
6. Régler la table d'opération vers le haut.
Ø La barre d'extension est soulevée du
chariot à barre.
7. Retirer le chariot à barre de la table d'opé-
ration.
8. Éventuellement, monter la deuxième barre
d'extension en suivant la même procédure
que pour la première.
, dépla-
1
.
3
du
4
1007.41A0
IFU 1007.41 FR 04
