Brochage des connecteurs

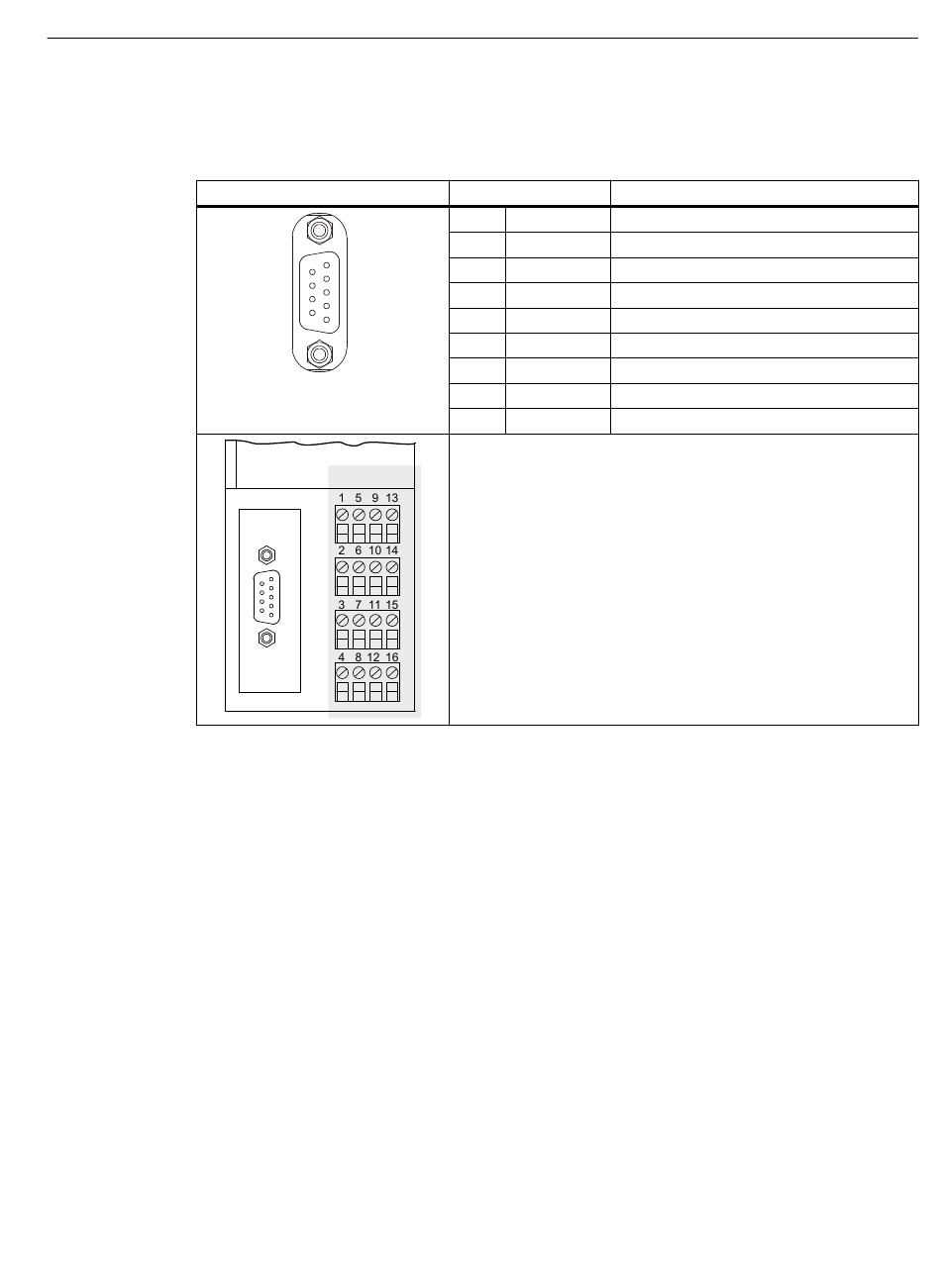

Tableau 9-4 Brochage des connecteurs sur le TM-IM/EM
ET 200iSP
Instructions de service, 10/2019, A5E00247484-AH
Visualisation
5
9
4
8
3
7
2
6
1
9.3 Modules terminaux TM-IM/EM 60S et TM-IM/EM 60C
Borne
1 PA Equipotentialité
2 - -
3 RxD/TxD-P Ligne de données B
4 - -
5 ISGND Masse terminaison de bus
6 ISP P terminaison de bus
7 - -
8 RxD/TxD-N Ligne de données A
9 -
Brochage voir chapitres "Modules électroniques TOR (Page 249)"
et "Modules électroniques analogiques (Page 285)"
Embases
Désignation
