所需的附件、材料和工具; 拆开包装并检查产品; 采取保护措施; 软件安装 - Emerson Aventics Xves Notice D'instruction

例如：符合 UL 5085-3/ CSA-C22.2 no. 66.3 或 UL 1310/CSA-c22.2 no. 223
标准的 2 级变压器或 2 级电源）
环境条件
• 保护产品免受阳光直射和紫外线照射。
6.1.2 所需的附件、材料和工具
根据产品配置选择适当的材料和工具。取决于配置，您需要其他附件。
固定材料
您可使用自备的固定材料或 AVENTICS 固定材料进行固定。注意尺寸和拧紧力
矩。
工具
• 1x 内梅花头 10 号螺丝起子
6.2 准备
6.2.1 拆开包装并检查产品
1. 利用物料号检查产品是否与您的订单相符。
2. 检查产品在运输和存放过程中是否有损坏。
不得安装损坏的产品。将损坏的产品连同交付文件一起退回。参见g 4.3 退
回产品。
3. 准备好所需的附件、材料和工具。
6.2.2 采取保护措施
操作
1. 在准备期间不要对设备进行任何工作。
2. 封锁危险区域。
3. 对设备或设备部件进行卸压和断电。
4. 防止设备重启。
5. 使产品和相邻设备部件冷却。
6. 穿戴个人防护装备。
6.2.3 软件安装
1. 调取 Emerson Store 的产品页面：http://www.emerson.com/xv03c |
http://www.emerson.com/xv05c
产品上有一个二维码，可引导至软件和用户文档。
2. 下载包含设备描述文件的 Zip 存档。
带发布日期的安装文件命名协定：EDS_Vxx_Aventics-XVES-yyyymmdd.xml
3. 安装文件。
6.3 安装
产品已预装。参见 g 10. 拆卸和更换。
6.4 连接电气系统
提示
• 注意引脚布局。参见 g 11.3 引脚布局。
• 使用屏蔽电缆，从而防止干扰和静电效应。
• 确保 X7E1 和 X7E2 没有连接至同一个交换机或集线器。
• 确保创建的环网拓扑中没有环网主站。
AVENTICS™ Ethernet/IP | 570090-BAL-AD | 中文
操作
1

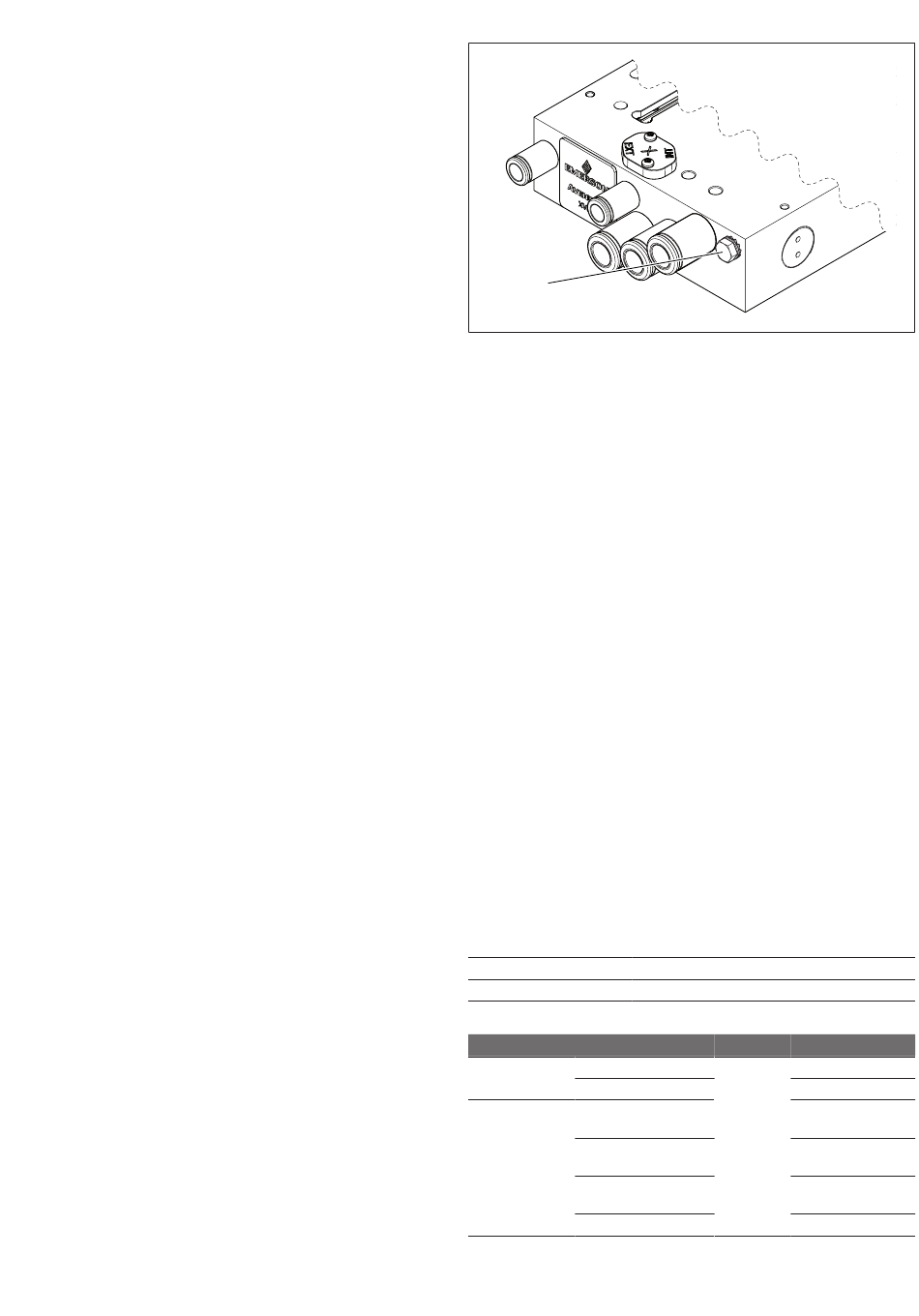

图 3: 接地螺栓的位置
1 接地螺栓
1. 松开接地螺栓。
2. 使用接地螺栓固定接地电缆：拧入接地螺栓。
3. 将总线电缆连接至插拔连接器 X7E1 或 X7E2。
拧紧力矩：1.5 Nm + 0.5 Nm
4. 将电压连接至插拔连接器 X1S。
拧紧力矩：1.5 Nm + 0.5 Nm
5. 关闭所有未使用的连接口。
7 调试
7.1 准备
一般规定
1. 采取保护措施。参见 g 6.2.2 采取保护措施。
2. 确保所有连接口处于良好状态。
3. 检查 LED。参见 g 11.2 显示。
7.1.1 设置参数
1. 将 EDS 文件加载到 PLC 配置程序中。
2. 如果 PLC 与 EDS 文件不兼容：下载并使用旧版本的 EDS 文件。
ð 可用参数通过 PLC 配置程序中的配置文件显示。
3. 在 PLC 配置程序中调整各模块的参数。
ð 当产品开启时，参数和配置数据将从 PLC 发送到产品。
诊断信息的参数
已禁用（默认） 未向 PLC 报告诊断结果。
已启用 向 PLC 报告诊断结果。
表 1: 诊断信息
信息类型
标准 电压过低
电压过高
特定制造商 阀门关闭
阀线圈短路
阀线圈上的开路负载
阀门上的硬件故障
描述符号 故障描述
0x0010 供给电压 UL < 18 V
供给电压 UL > 26.4 V
阀门供给电压 UA
< 21.6 V (UA ON)
通道 0 ... 47 上阀线圈短
路
通道 0 ... 47 上阀线圈的
开路负载
硬件故障
111
