4 Connexions
4.1 Préparation
1. Assurez-vous que le contact est coupé et que la plage de tension de la batterie du véhicule est de
9-14 V ou 18-30V.
2. Trouvez un emplacement DLC.
Pour les voitures particulières, le DLC (Connecteur de liaison de données) est généralement situé à 12 pouces
du centre du tableau de bord, sous ou autour du côté conducteur pour la plupart des véhicules. Pour certains

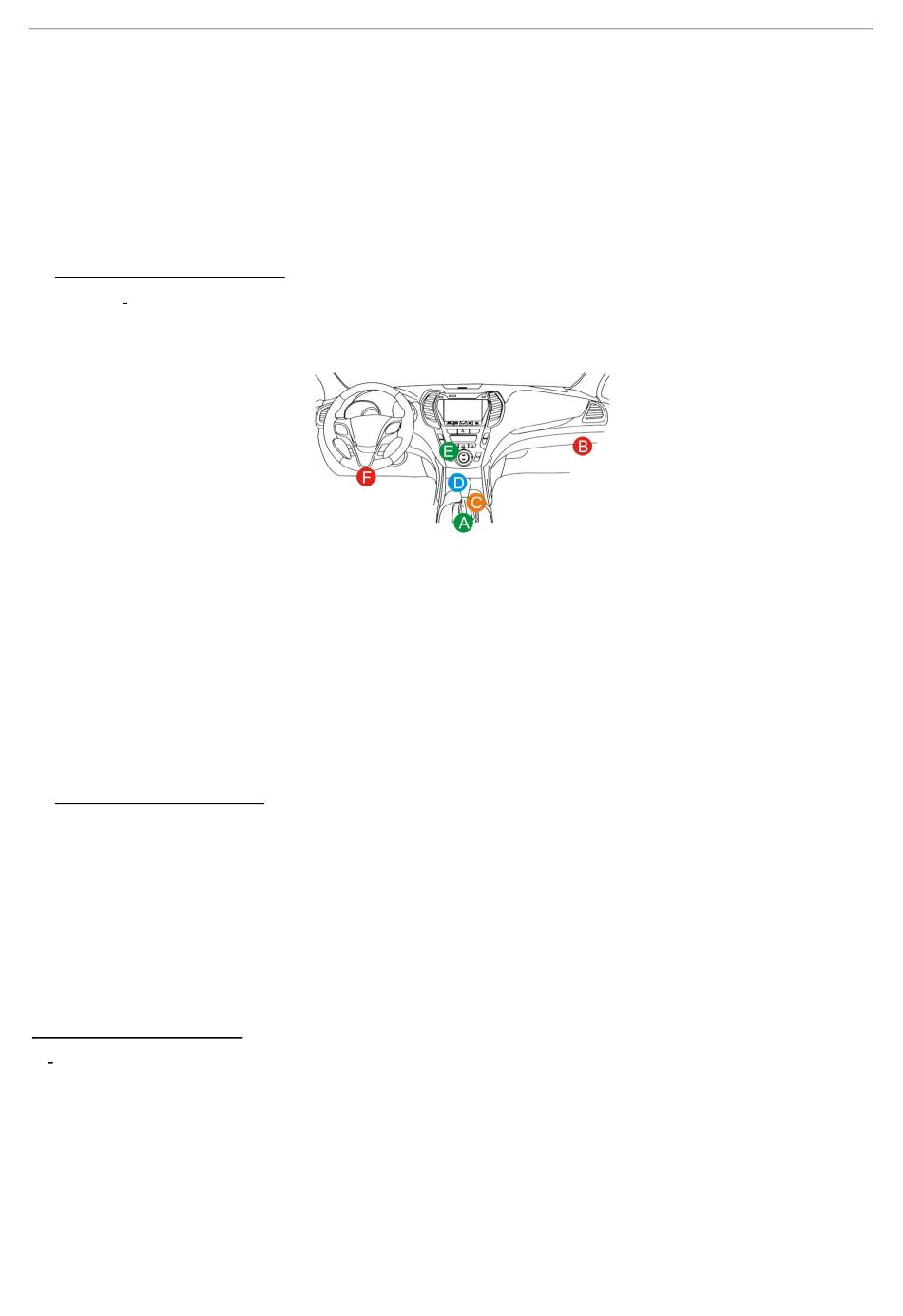

véhicules avec des conceptions spéciales, l'emplacement CLD peut varier. Reportez-vous à la figure suivante
pour l'emplacement.
A. Opel, Volkswagen, Audi
B.Honda
C.Volkswagen
D. Opel, Volkswagen, Citroën
E. Changan
F. Hyundai, Daewoo, Kia, Honda, Toyota, Nissan, Mitsubishi, Renault, Opel, BMW, Mercedes-Benz, Mazda,
Volkswagen, Audi, GM, Chrysler, Peugeot, Regal, Beijing Jeep, Citroen et autres modèles les plus populaires
Si le DLC ne peut pas être trouvé, se référer au manuel d'entretien du véhicule pour l'emplacement.
Pour les véhicules utilitaires, le DLC est toujours situé dans la cabine du conducteur.
3. Reportez-vous au chapitre 4.2 pour établir la connexion.
4. Mettez le contact du véhicule sur ON avec le moteur éteint.
5. L'outil est maintenant prêt pour le diagnostic.
4.2 Connexion du véhicule
La méthode de connexion du dispositif VCI au DLC du véhicule dépend de la configuration du véhicule,
comme suit:
Pour les véhicules OBD II, utilisez le câble de diagnostic inclus (câble de données DB15F vers HD15F
et adaptateur HD15M vers OBD16) pour connecter le VCI au port DLC du véhicule.
11
