CESD100-3
VENTILATEUR D'EXTRACTION ULTRA SILENCIEUX AU DESIGN MINCE
OPÉRATION
Consultez la section Connexion du câblage électrique pour obtenir des détails sur le câblage et les commutateurs.

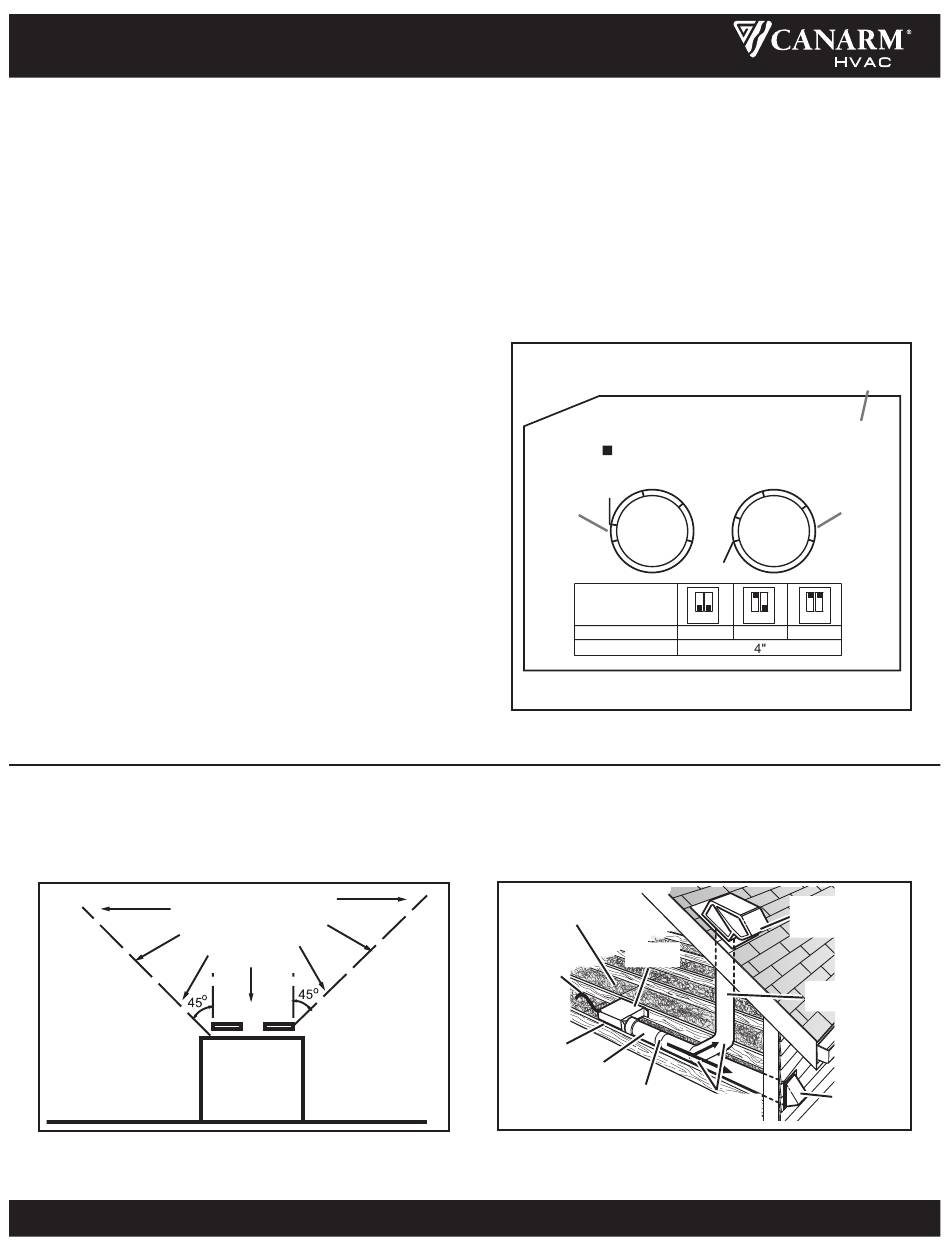

Le boîtier de commande, situé à l'intérieur du boîtier du ventilateur, dispose de quatre réglages:
Le bouton de faible débit d'air permet de régler le débit d'air inférieur de 30 CFM jusqu'au débit d'air de la vitesse élevée du
1.
ventilateur déterminé par le réglage de l'interrupteur à bascule. La faible vitesse est désactivée lorsqu'elle est réglée entre OFF et
30 CFM (réglage d'usine sur OFF).
2. Le bouton de temporisation est réglable de 3 à 30 minutes et permet de faire passer le ventilateur en vitesse lente après avoir éteint
l'interrupteur 2 pendant la durée définie. Le réglage de temporisation est désactivé lorsqu'il est réglé entre OFF et 3 minutes (réglage
d'usine sur OFF).
3. L'interrupteur à bascule ajustera le réglage de la vitesse du ventilateur supérieur de 50 à 100 CFM. (réglé en usine à 100 CFM).
Pour allumer le ventilateur
Mettez l'interrupteur 1 sur ON. (Voir la section sur le raccordement du
câblage électrique).
• Le ventilateur fonctionnera au débit d'air certifié si l'interrupteur 2
est sur ON.
• Le ventilateur fonctionnera au débit d'air réglable par l'utilisateur si
l'interrupteur 2 est sur OFF.
Pour utiliser le changement de débit d'air à retardement du
ventilateur
1. Mettez l'interrupteur 1 sur ON.
2. Mettez l'interrupteur 2 sur ON : le ventilateur fonctionnera au débit
d'air certifié.
3. Lorsque l'interrupteur 2 est désactivé, le ventilateur continue de
fonctionner au débit d'air certifié jusqu'à ce que le délai réglable
par l'utilisateur soit écoulé, puis passe automatiquement au débit
d'air réglable par l'utilisateur.
Pour éteindre le ventilateur
Mettez l'interrupteur 1 sur OFF.

PLANIFIER L'INSTALLATION

1. Ne pas utiliser dans une zone de cuisson.
2. Deux façons de raccorder les conduits à une unité expédiée en usine.
COIN CUISINE
Ne pas installer
au-dessus de
M-CESD100-3 11/24
cette zone
matériel
de cuisine
sol
Pour modifier le débit d'air présélectionné,
réglez les commutateurs de commande
conformément au tableau ci-dessus.
correspond à la position du commutateur.
S
30
50%
PCM
70%
Bouton de faible
débit d'air
DÉSACTIVÉ
position du
commutateur
flux d'air (PCM)
diamètre du conduit
Isolation
(Placer autour et sur le
boîtier du ventilateur)
boîtier de
câble
ventilateur
d'alimentation
sceller les
espaces
autour du
boîtier
conduit
rond*
sceller les joints
*acheter
des conduits avec
séparément
du ruban adhésif
boîtier de commande
T(min)
12
Bouton de
21
temporisation
3
30
Max.
DÉSACTIVÉ
1 2 1 2 1 2
50 80 100
chapeau de toit
(avec registre
intégré)
garder les
conduits courts
capuchon
mural
coudes de
(avec registre
conduit ronds
intégré)
