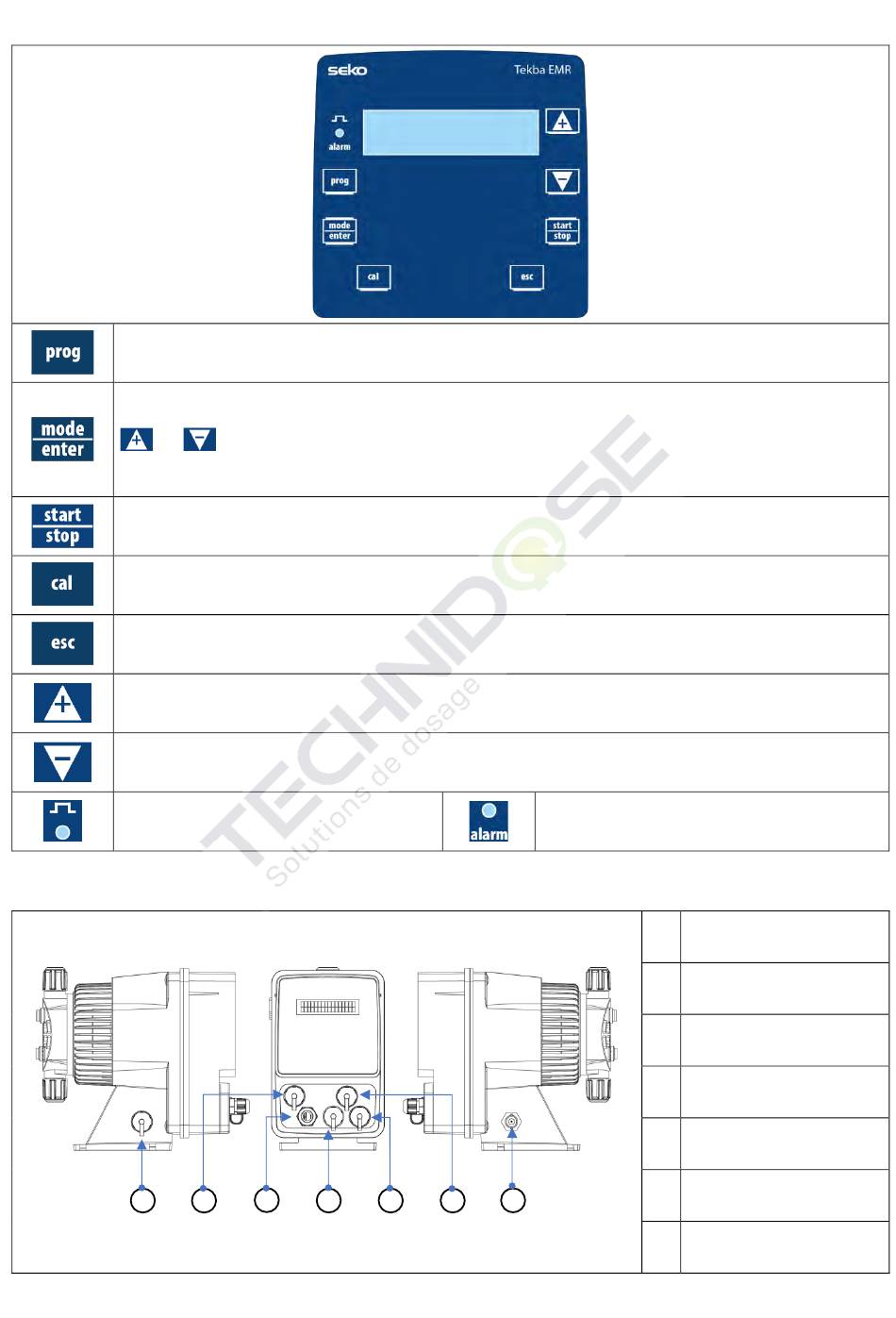

5. Panneau de contrôle
Accès au menu de programmation.
Pendant la phase de fonctionnement de la pompe : si cette touche est enfoncée elle affiche à des
intervalles réguliers les valeurs programmées ; si elle est enfoncée en même temps que les touches
ou
cours de la programmation, elle fait fonction de "enter", c'est-à-dire qu'elle confirme l'entrée dans les
différents niveaux de menu et les modifications à l'intérieur de ces derniers.
Fait démarrer et met à l'arrêt la pompe. Dans les conditions d'alarme de niveau (unique fonction
d'alarme), de flux et de mémoires actives, elle désactive la signalisation sur l'afficheur.
Utilisé pour accéder au menu d'étalonnage. Si l'étalonnage a été désactivé pendant la
programmation, un message informera que l'étalonnage est désactivé.
Pour "quitter" ces différents niveaux de menu. Avant de quitter définitivement la programmation, on
accède à la demande d'enregistrement des modifications.
Fait défiler les menus vers le haut ou augmente les valeurs numériques à modifier.
Fait défiler les menus vers le bas, ou réduit les valeurs numériques à modifier.
Led verte clignotante pendant le dosage.
6. Connexions électriques
1
EM00136609
elle augmente ou réduit une valeur dépendant du mode de fonctionnement choisi. Au
3
4
2
rev. 1.1
Led rouge qui s'allume dans les différentes
situations d'alarme.
5
6
7
FR
1
Connecteur Modbus
Sortie relais
2
(contact sec)
Alimentation
3
100-240V (50/60Hz)
4
Entrée contrôle niveau
Entrée température et
5
sortie mA
Entrée de flux et de
6
pause
Entrée sonde pH /
7
Redox
