11.3 Installation

En fonction de la configuration, le kit d'installation approprié doit être utilisé pour fixer le Jumbo-Unit aluminium
pour double plancher dans le véhicule.

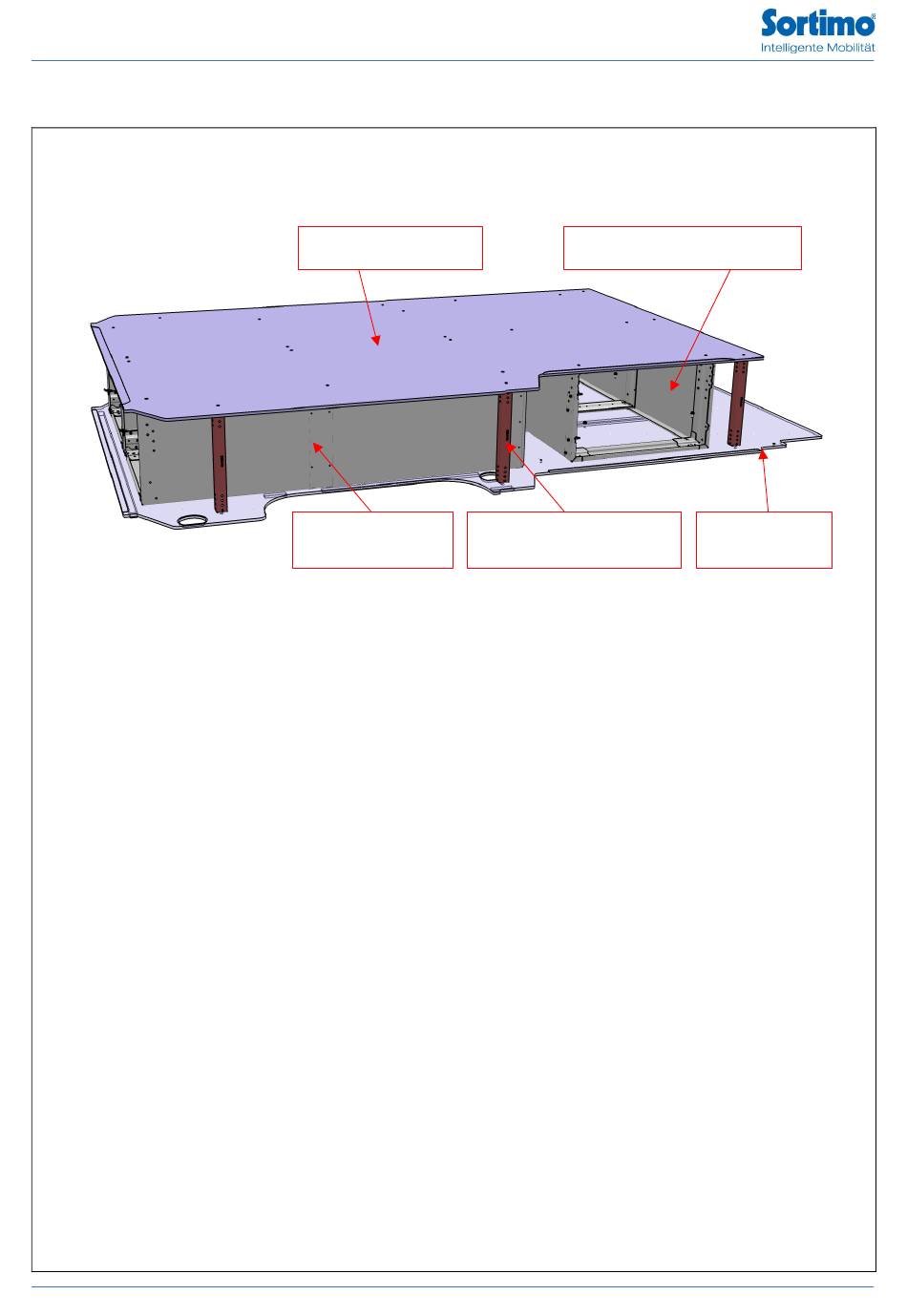

1. Plancher
2. Support de plancher :
3. Jumbo-Unit en aluminium :
4. Plancher supérieur :
4. Plancher supérieur
3. Jumbo-Unit en
aluminium
Les trous de fixation du Jumbo-Unit et des supports de plancher sont
indiqués.
Déposer le plancher et positionner l'insert par le dessous.
Reposer le plancher.
Installez les supports de plancher sur le plancher conformément au plan
de configuration.
Installer le Jumbo-Unit en aluminium sur le plancher.
Insérer les rivets aveugles Flako M8 avec axe rond dans les trous
existants.
(Faire en sorte que les trous correspondent au gabarit pour les écrous
rétractables pour pouvoir fixer le plateau
Les trous de fixation du Jumbo-Unit et des supports de plancher sont
indiqués.
Vissez le plancher supérieur sur le Jumbo-Unit en aluminium et les
supports de plancher.
3. Jumbo-Unit en aluminium
2. Support de plancher
)
1. Plancher
21
