8.3 Installation

M6 x 16
Axe rond M8 Flako

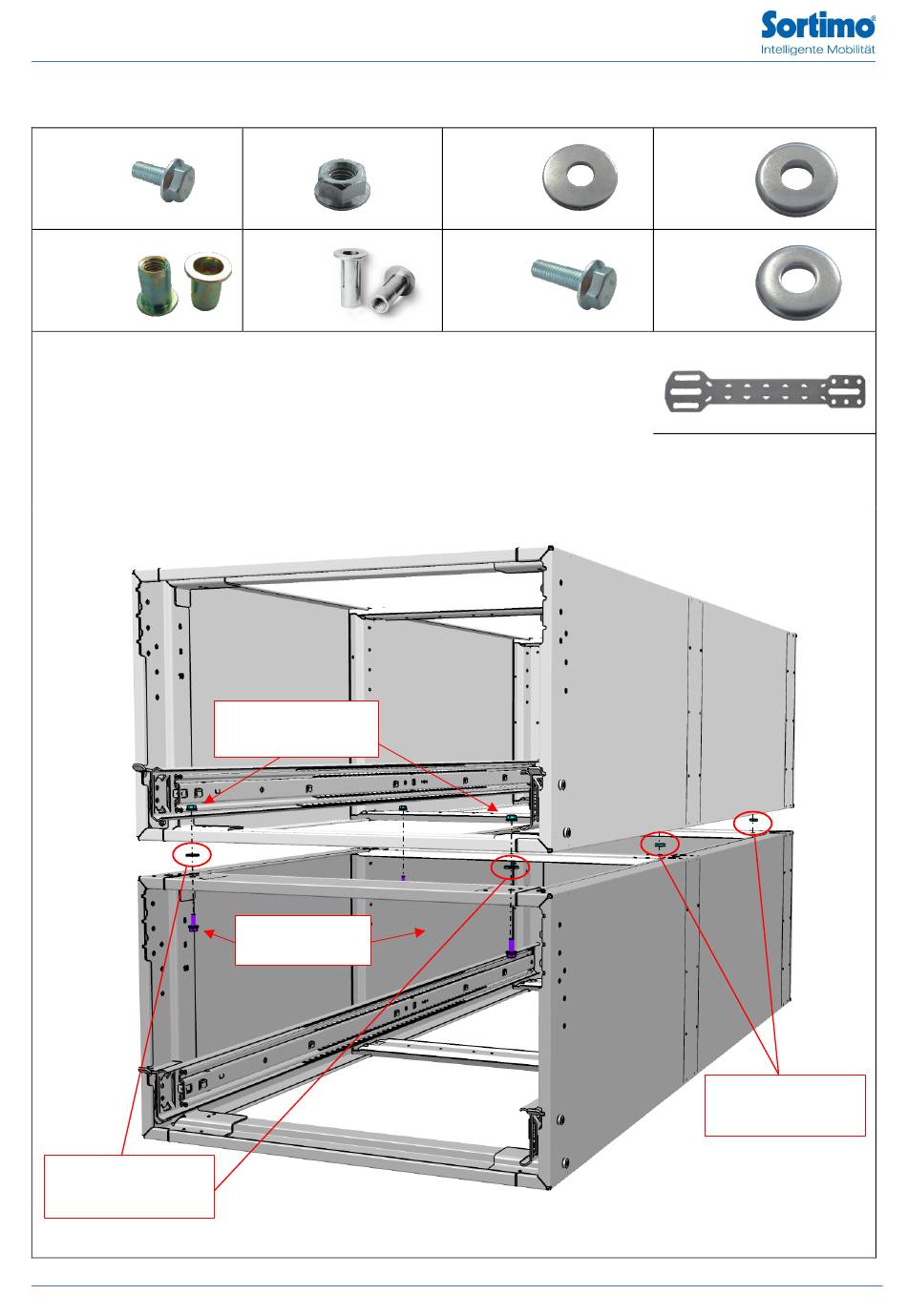

a. Placez les Jumbo-Units en aluminium l'un sur l'autre.
b. Fixez les jumbo-Units en aluminium à l'aide de vis M6 x 16, de rondelles et
d'écrous à embase crantée.
Remarque : Serrer les deux vis avant avec des rondelles 6,4 x 18x 1,6 et
des écrous à embase crantée. 7,5 Nm
fixer les vis centrale et arrière avec des rondelles 6,4 x 17x3 et des écrous
à embase crantée. 7,5 Nm
Rondelles
6.4x18x1.6
14
M6
M8 x 29
M6 Ecrou à
embase crantée
Vis M6 x 16
6.4x18x1.6
M8 x 20
6.4x17x3
8.4x21x4
Ecofix 265
Rondelles
6.4x17x3
