9.3 Installation

M8 x 25

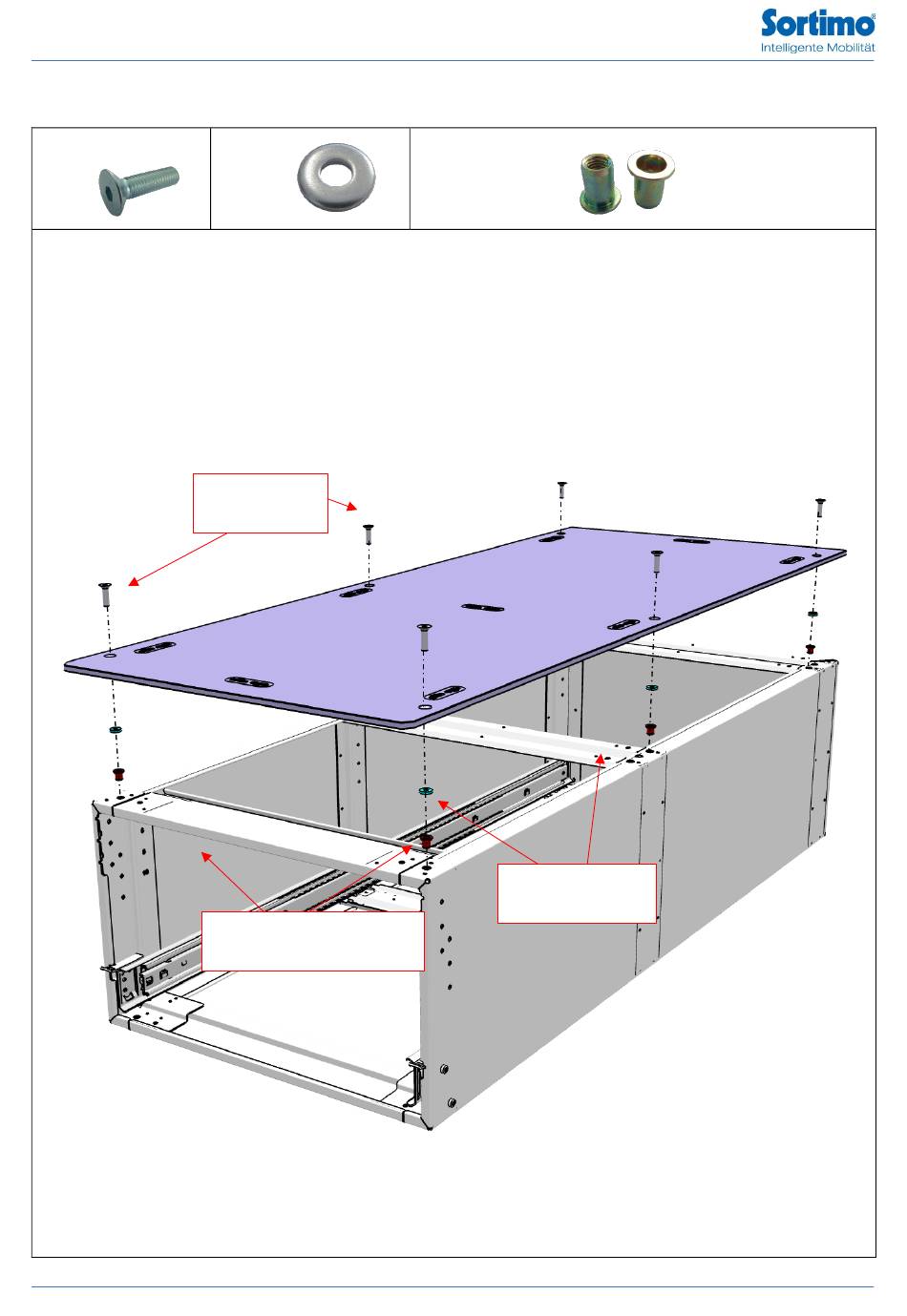

a. Positionnez le plateau sur le Jumbo-Unit en aluminium.
b. Positionner les rivets aveugles M8.
c. Utilisez des vis M8 x 25 et des rondelles 8,4 x 21x4 pour fixer le plateau supérieur sur le Jumbo-Unit en
aluminium.
20 Nm
8.4x21x4
Vis M8 x 25
Rivets aveugles M8 Flako
axe rond
Axe rond M8 Flako
Rondelles
8.4x21x4
