Installation - Sortimo Jumbo Unit Instructions D'installation

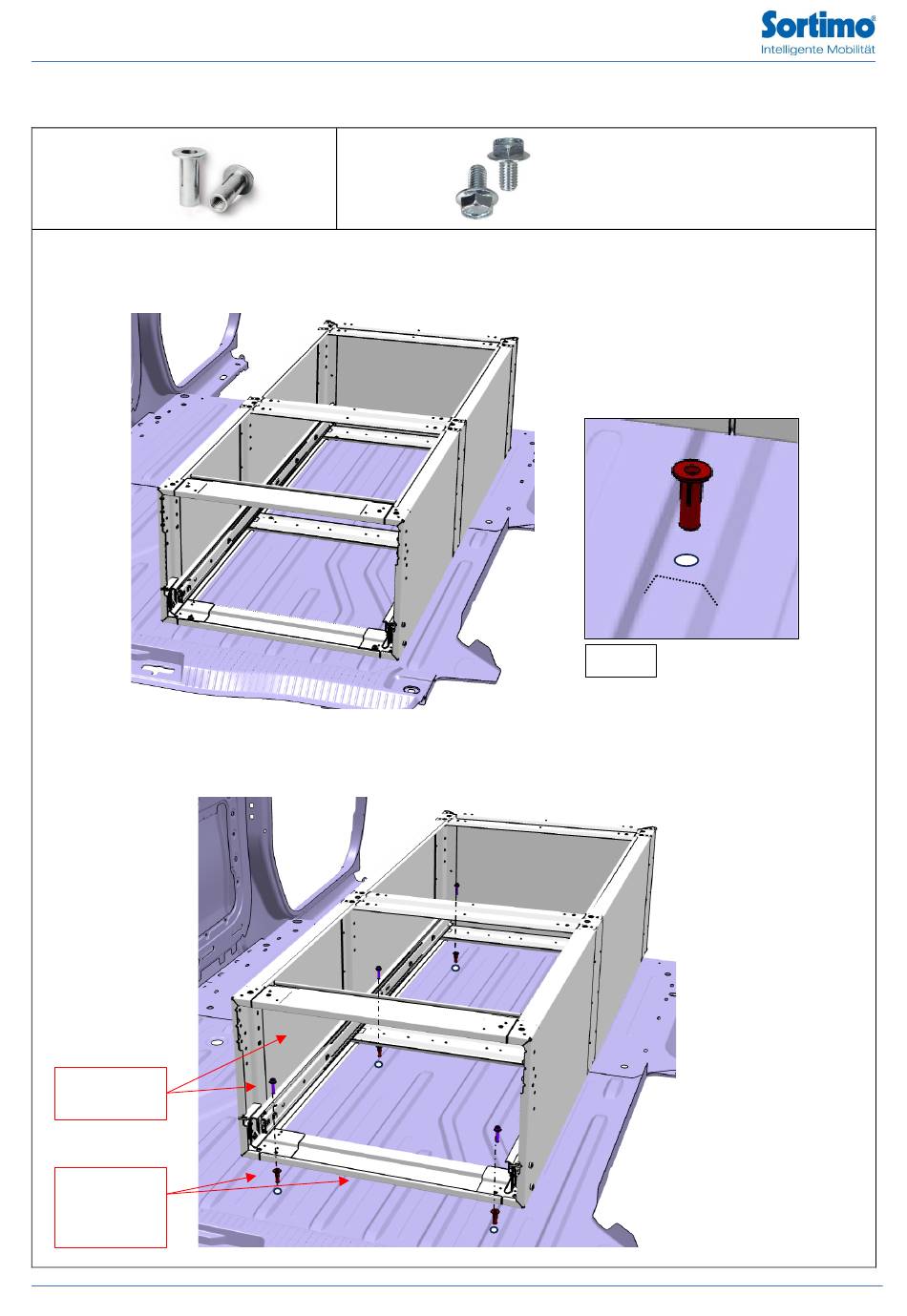

6.3 Installation

M6 x 26,9
a. Placer le Jumbo-Unit aluminium à un endroit approprié sur le plancher du véhicule.
b. Dessiner les trous de perçage sur le plancher du véhicule (percer uniquement dans les parties hautes).
c. Percer des trous de Ø 9 mm à l'aide de manchons de perçage.
d. Positionner les rivets aveugles M6 x 26,9.
e. Positionner le Jumbo-Unit en aluminium.
f. Utilisez des vis M6 x 12 pour fixer le Jumbo-Unit en aluminium. (7,5 Nm)
Vis M6 x 12
Rivets
aveugles
M6 x 26,9
10
M6 x 12
Partie
