Sortimo Jumbo Unit Instructions D'installation page 15

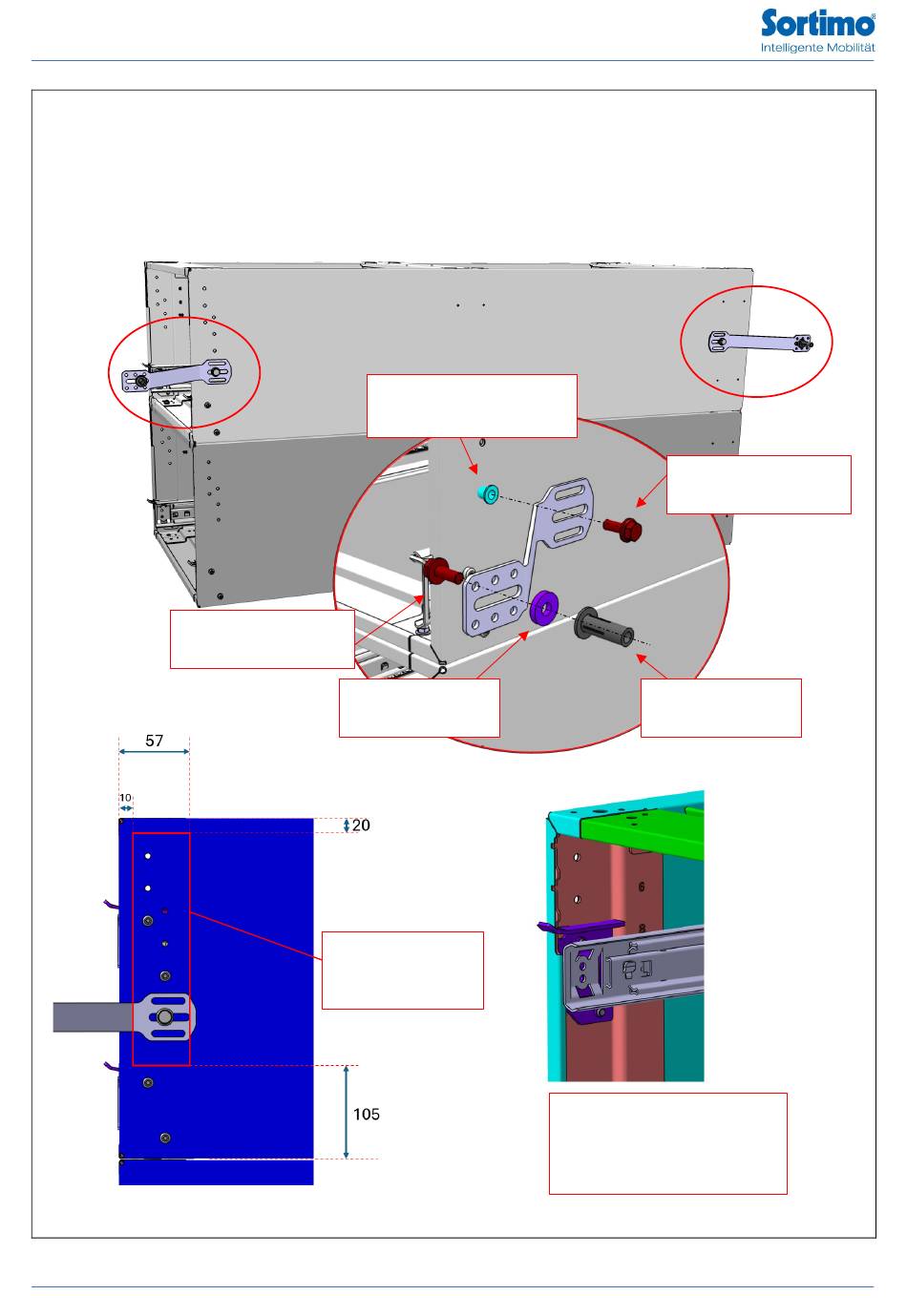

c. Si deux Jumbo-Unit en aluminium sont installés l'un au-dessus de l'autre, une EcoFix doit être fixée à
l'avant et l'autre à l'arrière du Jumbo-Unit en aluminium, et vissées ensuite à la carrosserie du véhicule.
d. Sélectionnez la position requise sur le Jumbo-Uni et percez avec un diamètre de Ø 11 mm, positionnez
le rivet aveugle M8 et fixez l'Ecofix avec la vis M8 x 20. Notez la zone de perçage ! 20 Nm
e. Fixation sur la carrosserie du véhicule, rivet aveugle M8x29, rondelle 8,4x21x4 et vis M8 x 20. 20 Nm
Vis cran M8 x 20
Rivet aveugle M8 Flako
à tige ronde
Rondelles 8.4 x
21 x 4
Forer uniquement
dans la zone
rouge.
Vis cran M8 x 20
Rivets aveugles
M8 x 29
Ne percez pas dans la zone
de fixation du plateau
supérieur ou des points de
sertissage.
15
