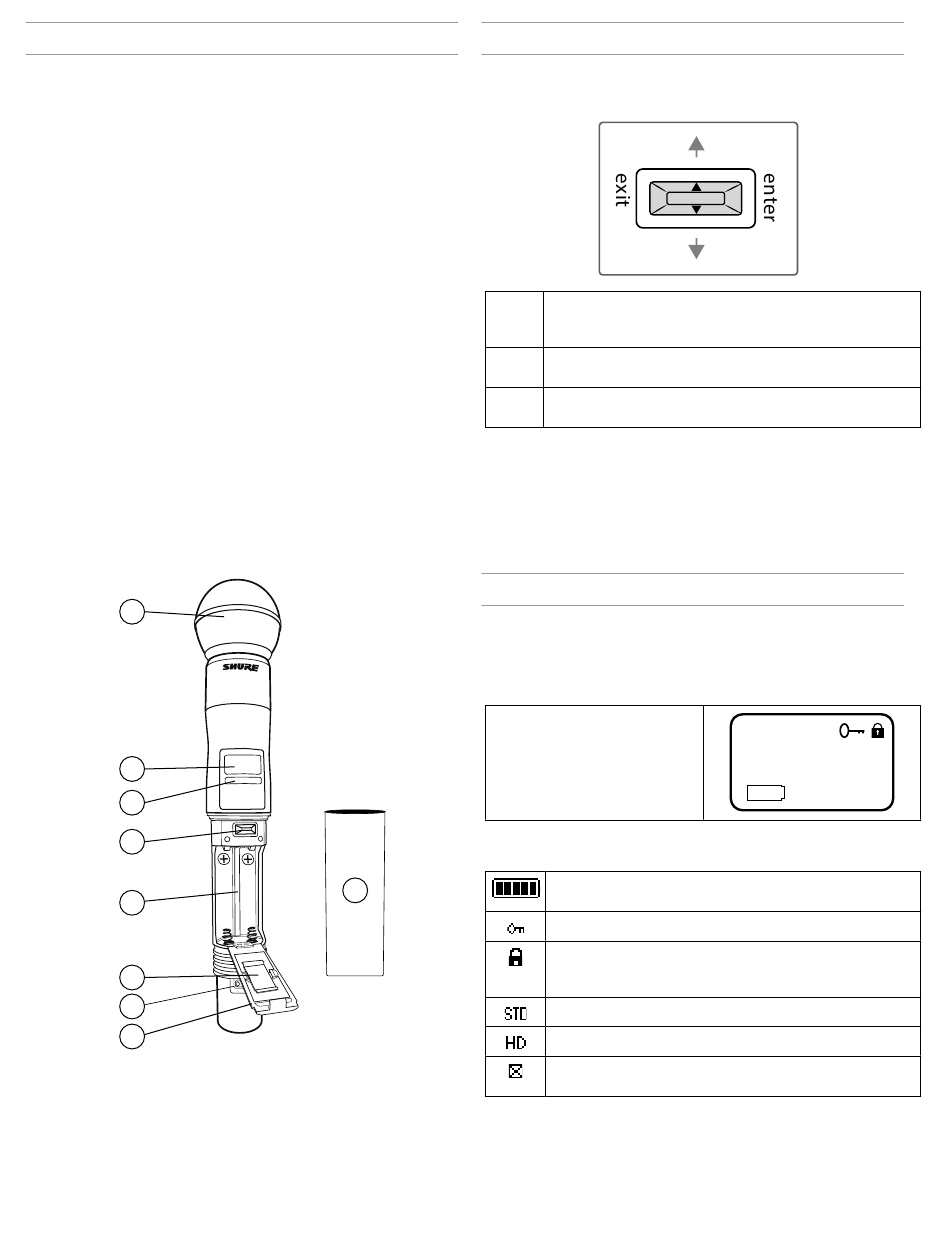

Généralités sur l'émetteur AD2
① Capsule de microphone
Voir la section Accessoires en option pour connaître la liste des
capsules compatibles.
② Affichage
Affiche les écrans de menu et les réglages. Appuyer sur n'importe quel
bouton de commande pour activer le rétroéclairage.
③ Port infrarouge (IR)
À aligner sur le port infrarouge du récepteur pendant la synchronisation
IR pour effectuer la programmation automatique de l'émetteur.
④ Boutons de navigation des menus
Servent à naviguer dans les différents menus de paramètres et à en
modifier les valeurs.
⑤ Compartiment de l'accu
Nécessite un accu rechargeable Shure SB900A ou 2 piles AA.
⑥ Adaptateur pour piles AA
Le retirer pour utiliser un accu Shure SB900A.
⑦ Commutateur marche/arrêt
Met l'unité sous ou hors tension.
⑧ Couvercle du compartiment des piles/de l'accu
Le verrouiller pour fixer les piles/l'accu.
⑨ Poignée
La dévisser pour accéder aux commandes et aux piles/à l'accu.
1
2
3
4
5
6
7
8
Commandes de l'émetteur
Servent à naviguer dans les différents menus de paramètres et à en
modifier les valeurs.
exit
enter
∨∧
Conseil : utiliser les raccourcis suivants pour la configuration rapide :
• Appuyer sans relâcher sur le bouton ∧ pendant la mise en marche
pour verrouiller ou déverrouiller les commandes de l'émetteur.
• Appuyer sans relâcher sur le bouton exit pendant la mise en marche
pour entrer dans le menu de démarrage sécurisé.
Affichage de l'écran d'accueil
L'écran d'accueil affiche les informations et l'état de l'émetteur.
Quatre éléments d'information peuvent être affichés sur l'écran d'ac-
cueil. Utiliser les boutons fléchés pour sélectionner l'une des options
suivantes :
• Nom
• Réglage de fréquence
• Groupe (G) et Canal (C)
• Identifiant de l'appareil
Les icônes suivantes indiquent les réglages de l'émetteur :
9
16
Fonctionne comme un bouton « précédent » pour revenir aux
menus ou paramètres précédents sans valider la modification
d'une valeur
Sert à accéder aux menus et à valider les modifications de
paramètres
Servent à faire défiler les différents menus et à modifier les
valeurs des paramètres
Durée de fonctionnement des piles/de l'accu en heures et
minutes ou affichage à barres
Clé : affichée lorsque le cryptage est activé
Cadenas : affiché lorsque les commandes sont verrouillées.
L'icône clignote en cas de tentative d'utilisation d'une com-
mande verrouillée (alimentation ou menu).
STD : mode de transmission standard
HD : mode de transmission haute densité
Mode Coupure RF engagé : s'affiche lorsque le son de la
sortie RF est coupé
Shure
470.200
MHz
7:45
