Manuels Connexes pour Shure SM7dB
Sommaire des Matières pour Shure SM7dB

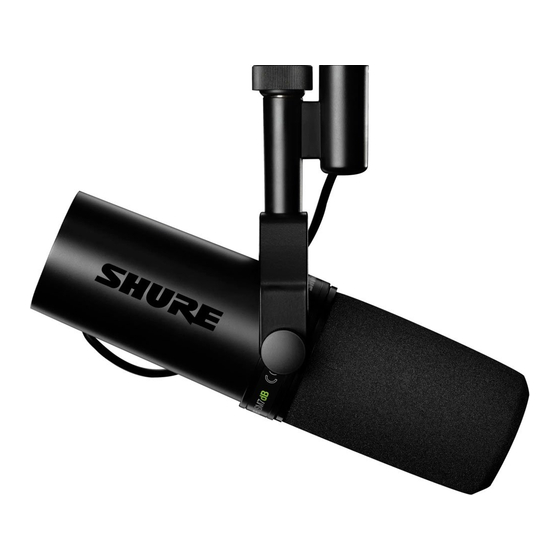

- Page 1 SM7dB Microphone vocal avec préamplificateur actif SM7dB online user guide. Version: 2.0 (2023-J)
- Page 2 Shure Incorporated Table of Contents Bonnette anti-vent SM7dB Microphone vocal avec préamplificateur actif 3 Ajuster les commutateurs du panneau arrière PRÉCAUTIONS DE SÉCURITÉ Orientation du commutateur de microphone Description générale Installer ou retirer l’adaptateur de support Alimentation du préamplificateur SM7dB Caractéristiques techniques...
- Page 3 Ne pas soumettre le câble à des forces extrêmes et ne pas tirer dessus sous peine de provoquer des défaillances. Garder le micro au sec et éviter de l’exposer à des températures ou une humidité extrêmes. Description générale Le microphone dynamique Shure SM7B possède une réponse en fréquence étendue, linéaire et régulière, idéale pour la créa- tion de contenu, la voix, la musique et bien plus. Un préamplificateur actif intégré fournit jusqu’à plus de 28 dB de gain à faible bruit, linéaire et transparent, tout en préservant la réponse en fréquence pour produire un son propre et classique. Le préam- plificateur intégré du SM7dB produit le son légendaire du SM7B, sans aucun compromis ni préamplificateur en ligne. Les com- mutateurs du panneau arrière du SM7dB permettent de personnaliser la réponse en fréquence et d’ajuster ou de contourner le préamplificateur. Alimentation du préamplificateur SM7dB Important : Le SM7dB nécessite une alimentation fantôme de plus de 48 V pour pouvoir fonctionner avec le préamplificateur engagé. Il fonctionne en mode de contournement sans alimentation fantôme. Pour transmettre l’audio directement à un ordinateur, utiliser une interface audio avec une entrée XLR fournissant une alimen- tation fantôme de plus de 48 V, telle que Shure MVi ou MVX2U, et activer l’alimentation fantôme. Lors de la connexion à une table de mixage, n’utiliser que des entrées symétriques au niveau microphone avec alimentation fantôme. Activer l’alimentation fantôme pour le canal auquel votre SM7dB est connecté. 3/12...
- Page 4 Meilleures pratiques d’utilisation du préamplificateur Le préamplificateur actif intégré du SM7dB offre jusqu’à plus de 28 dB de gain à faible bruit, linéaire et transparent, et optimise ainsi les performances audio. Le niveau de gain du SM7dB doit être ajusté avant ceux de votre interface ou mélangeur. Cette approche optimise le rapport signal/bruit pour produire un son plus net et plus clair. Pour les podcasts ou les applications vocales silencieuses, il est plus probable qu’il soit nécessaire d’utiliser le paramètre ...
- Page 5 Shure Incorporated Attache Velcro du câble Utiliser l’attache velcro fournie pour fixer le câble. Bonnette anti-vent Utiliser la bonnette anti-vent standard pour les applications vocales et instrumentales standard. Lorsque vous parlez, vous pouvez produire des claquements lorsque vous prononcez certaines consonnes (appelées plo- sives). Pour éviter de produire plus de plosives et de bruits de vent, utiliser la bonnette A7WS, plus grande.
- Page 6 Orientation du commutateur de microphone Configuration du montage sur perche et pied de microphone Le SM7dB peut être monté sur une perchette ou sur un pied. La configuration par défaut du SM7dB correspond à un montage sur perche. Pour maintenir le panneau arrière en position droite dans le cas d’un montage sur pied, reconfigurer le montage. Pour installer le SM7dB sur un pied de micro : Enlever les écrous de serrage des côtés.
- Page 7 Shure Incorporated Montage — Vue éclatée ① Écrou de serrage ② Rondelle ajustée ③ Rondelle frein ④ Rondelle en laiton ⑤ Manchon en laiton ⑥ Support de montage ⑦ Rondelle en plastique ⑧ Interrupteurs de réponse ⑨ Protection d’interrupteurs ⑩ Bonnette anti-vent...
- Page 8 Shure Incorporated Installer ou retirer l’adaptateur de support Pour monter le microphone sur un pied de 3/8 po, insérer l’adaptateur de pied en laiton fourni et le serrer avec une pièce de monnaie ou un tournevis. Important : veiller à orienter les fentes de l’adaptateur vers l’extérieur. Caractéristiques techniques Type Dynamique (bobine mobile) Réponse en fréquence 50 à 20000 Hz Directivité Cardioïde Impédance en sortie Préamplificateur engagé...
- Page 9 Shure Incorporated Charge recommandée > 1 kΩ Sensibilité Réponse plate (mode contournement) -59 dBV/Pa[1] (1,12 mV) Réponse linéaire +18 préampli engagé -41 dBV/Pa[1] (8,91 mV) Réponse linéaire +28 préampli engagé -31 dBV/Pa[1] (28,2 mV) Captage du ronflement (typique à 60 Hz, équivalent SPL/mOe) 11 dB Bruit d’entrée équivalent du préamplificateur (pondéré en A, typique) -130 dBV...
- Page 10 Shure Incorporated Typical Frequency Response Typical Polar Pattern 10/12...
- Page 11 RK345B Bonnette anti-vent, grande A7WS Adaptateur de filetage 5/8” à 3/8” 31A1856 Pièces de rechange Capsule pour SM7dB RPM106B Bonnette anti-vent noire pour SM7dB RK345B Rondelle et écrous pour montage articulé du SM7dB RPM604B Homologations Avis CE : Shure Incorporated certifie que ce produit avec le marquage CE est conforme aux exigences de l’Union européenne. Le texte complet de la déclaration de conformité UE est disponible sur le site suivant : https://www.shure.com/en-EU/support/ declarations-of-conformity. 11/12...
- Page 12 Shure Incorporated Avis UKCA Shure Incorporated certifie que ce produit avec le marquage UKCA est conforme aux exigences de l’UKCA. Le texte complet de la déclaration de conformité UK est disponible sur le site suivant : https://www.shure.com/en-GB/support/ declarations-of-conformity. La directive sur le Déchet d’équipements électrique et électronique (DEEE) Dans l’Union européenne et au Royaume-Uni, ce label indique que ce produit ne doit pas être jeté avec les ordures ména- gères. Il doit être déposé dans un centre agréé pour permettre son recyclage. Pour protéger l’environnement, ne pas jeter les appareils électriques et les emballages avec les déchets ménagers. Il existe des systèmes de recyclage régionaux qui leur sont destinés.
