INSTRUCTIONS D'UTILISATION
SÉLECTION DE L'ENTRÉE

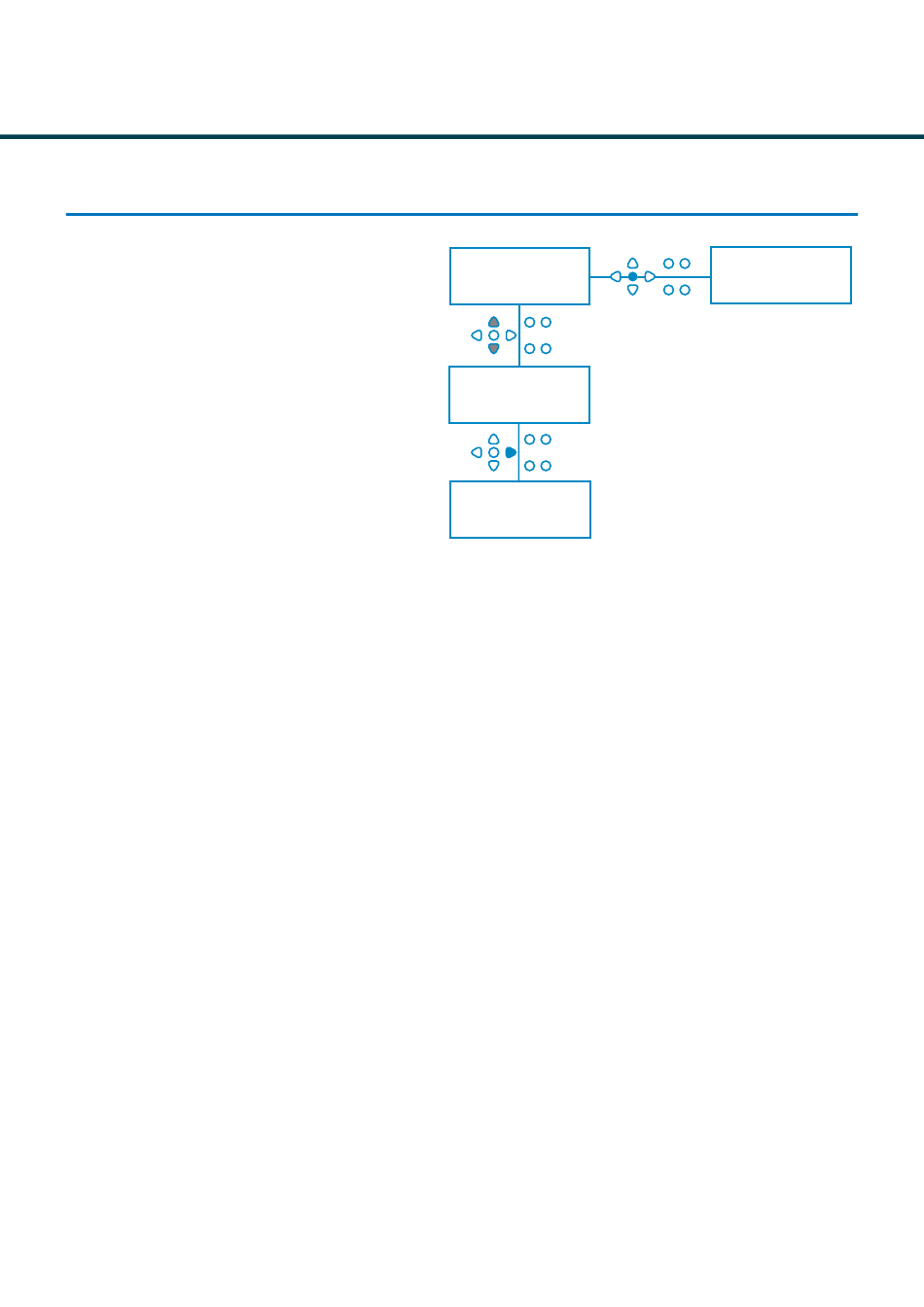

A partir de l'écran PUMP SPEED/FLOWRATE, appuyez
sur la touche FWD/ACCEPT pour passer à l'écran de la
vitesse de la pompe
Écran INPUT SELECTION.
A partir de cet écran, l'utilisateur peut sélectionner les en-
trées qu'il souhaite affecter à telle ou telle pompe.
Les unités BrightLogic ont un maximum de 10 entrées.
Les entrées sont situées sur les rails A et B de la carte.
Chaque entrée peut être affectée à une pompe individuelle,
à plusieurs pompes ou à toutes les pompes.
Exemple :
Si l'unité a été installée avec des signaux provenant de la
machine hôte vers les entrées 01-04 du powerboard, vous
devrez assigner les pompes aux entrées 01-04.
Le cadre :
A l'aide des touches HAUT et BAS, sélectionnez la
première entrée sur laquelle un signal est câblé. Appuyez
sur la touche
FWD/ACCEPT pour passer à l'écran COMPTAGE D'IM-
PULSIONS pour l'entrée sélectionnée.
Exemple :
Dans cet exemple, nous voulons programmer l'unité pour
faire fonctionner la pompe 4 pendant 30 secondes, lor-
squ'un signal est reçu sur l'entrée 2.
Alternativement :
Si nécessaire, l'écran INPUT SELECTION peut également
être utilisé pour accéder aux réglages de la pompe pour
des programmes supplémentaires (formules). Les unités
BrightLogic peuvent avoir un maximum de 20 programmes
(voir page 27).
La touche PROGRAM permet d'incrémenter le numéro du
programme en haut de l'écran. Les réglages de ce pro-
gramme peuvent alors être spécifiés.
*Pour le mode Niveaux - Il y a 3 déclenchements de niveau par pompe, par entrée
PROGRAM 01
PROGRAMME 01 SET SET INPUT 01
INPUT 01
PROGRAM 01
PROGRAMME 01 SET
SET INPUT 02
INPUT 02
PROGRAM 01
PROGRAMME 01 SET SET INPUT 02
INPUT 02 PULSE COUNT
PULSE COUNT
001
001
27
PROGRAM 02
PROGRAMME 02 SET
SET INPUT 01
INPUT 01
