INSTALLATION - MONTAGE DE L'APPAREIL
Fixez l'appareil à une paroi verticale à l'aide des vis fournies.
Veillez à ce que l'appareil soit de niveau et placé à une hauteur maximale de 2 mètres au-dessus
de la base du produit à distribuer.
Remarques importantes.
Tubes d'aspiration et de refoulement maximum recommandés - 2 mètres
Taille minimale du tube - 8x11mm
Lors de l'installation de votre appareil, assurez-vous que la ventilation est suffisante.

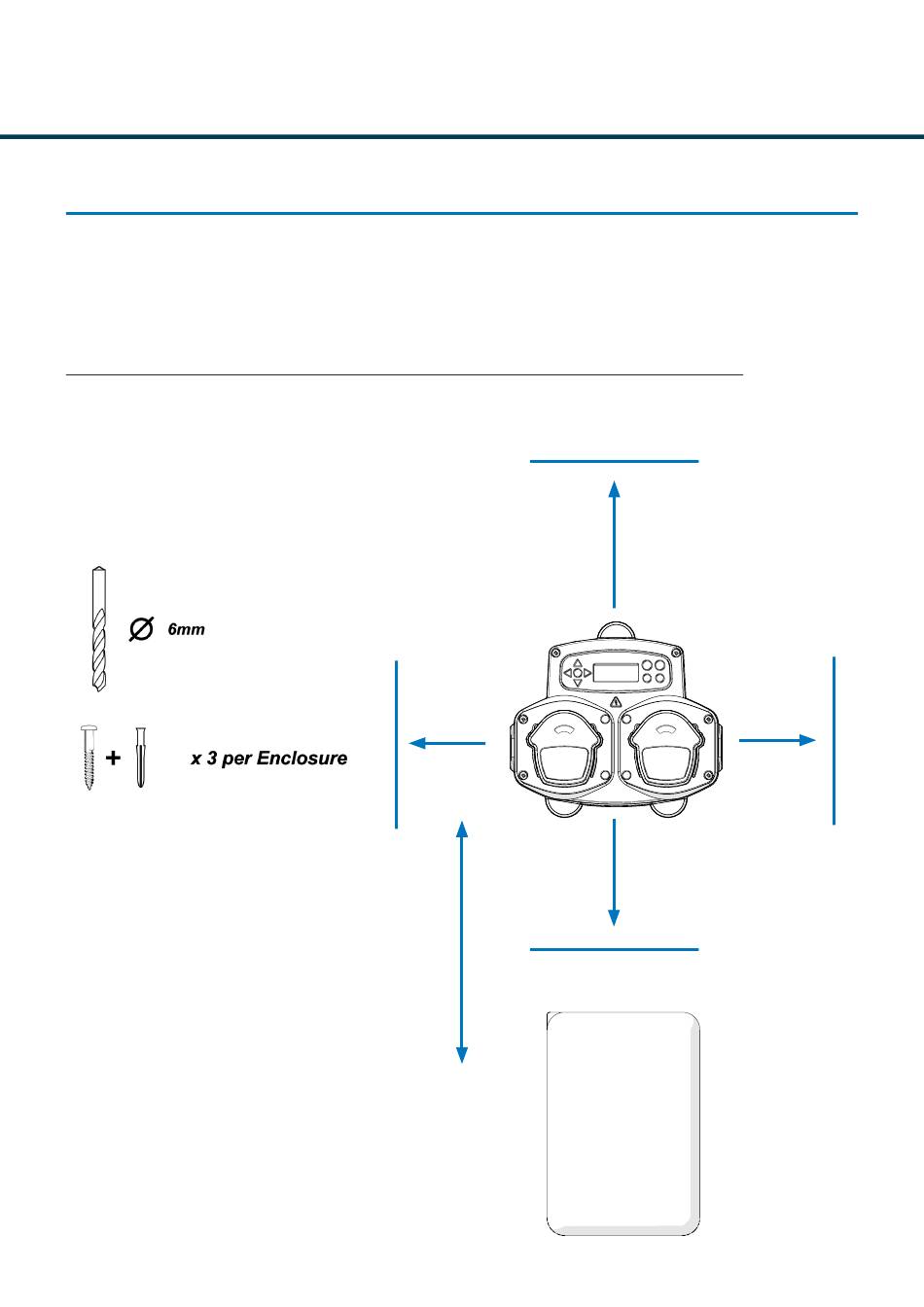

Diagramme de pas de vis/perçage - page suivante
Les distances minimales
d'installation sont les suivantes
Côté : 60 mm (2,4 in.)
Fond : 350 mm (13,8 in.)
Arrière : 0 mm (0 in.)
Révision 1.2
09/2024
B1054FRUL
60 mm
2.4 in.
MAXIMUM
2 mètres
INSTRUCTIONS D'INSTALLATION
350 mm
13.8 in.
60 mm
2.4 in.
350 mm
13.8 in.
