9.1.
H100 Coude flexible (15°)
Les coudes flexibles de hauteur 100mm sont disponibles uniquement en angle 15°.
Ils sont assemblés à l'aide de 5 vis M6x12 dans le fond et sur les ailes.

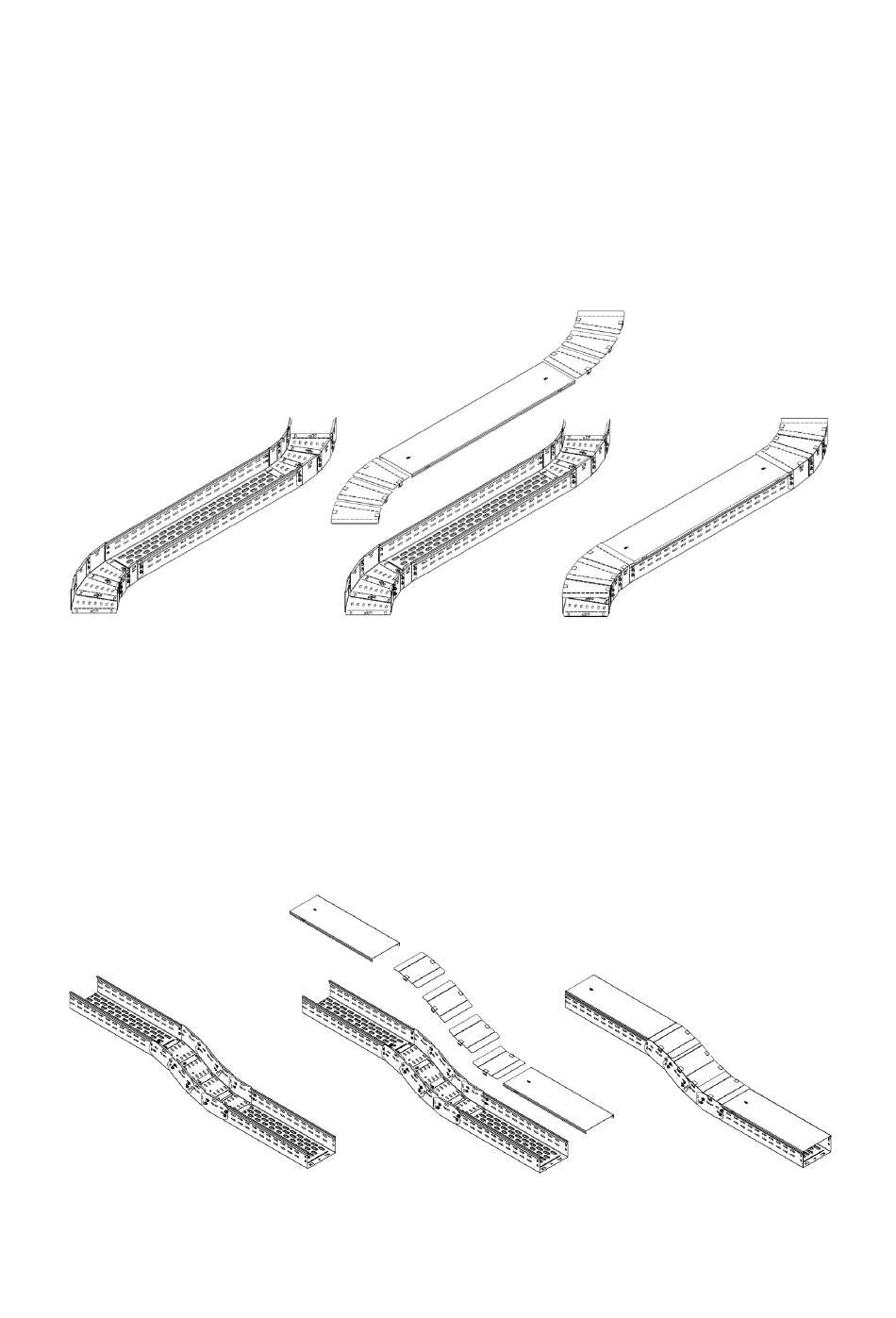

Voir ci-dessous l'exemple de montage possible en pose à plat et usage vertical de type changement
de plan.
En cas de pose du couvercle sur le système de chemin de câbles, Il faut fixer en premier le couvercle
sur l'accessoire et ensuite les couvercles sur les longueurs.
Les couvercles ont été conçus pour permettre une variation d'angle de ± 10°.
9.2.
H100 Changement de plan concave/convexe
L'installation en mode changement de plan concave ou convexe de hauteur 100 est réalisée par
l'assemblage des accessoires, chemins de câbles à l'aide de 5 vis M6x12 sur le fond et sur les ailes.
L'ensemble ainsi réalisé permet une variation d'angle maximale de 45°.
En cas de pose du couvercle sur le système de chemin de câbles, Il faut fixer en premier le couvercle
sur l'accessoire et ensuite les couvercles sur les longueurs.
Les couvercles ont été conçus pour permettre une pose sur une dérivation maximale de 45°.
Document interne LCM - P31 Guide de montage
11.2020
61/85
