28/85
5.1.6.

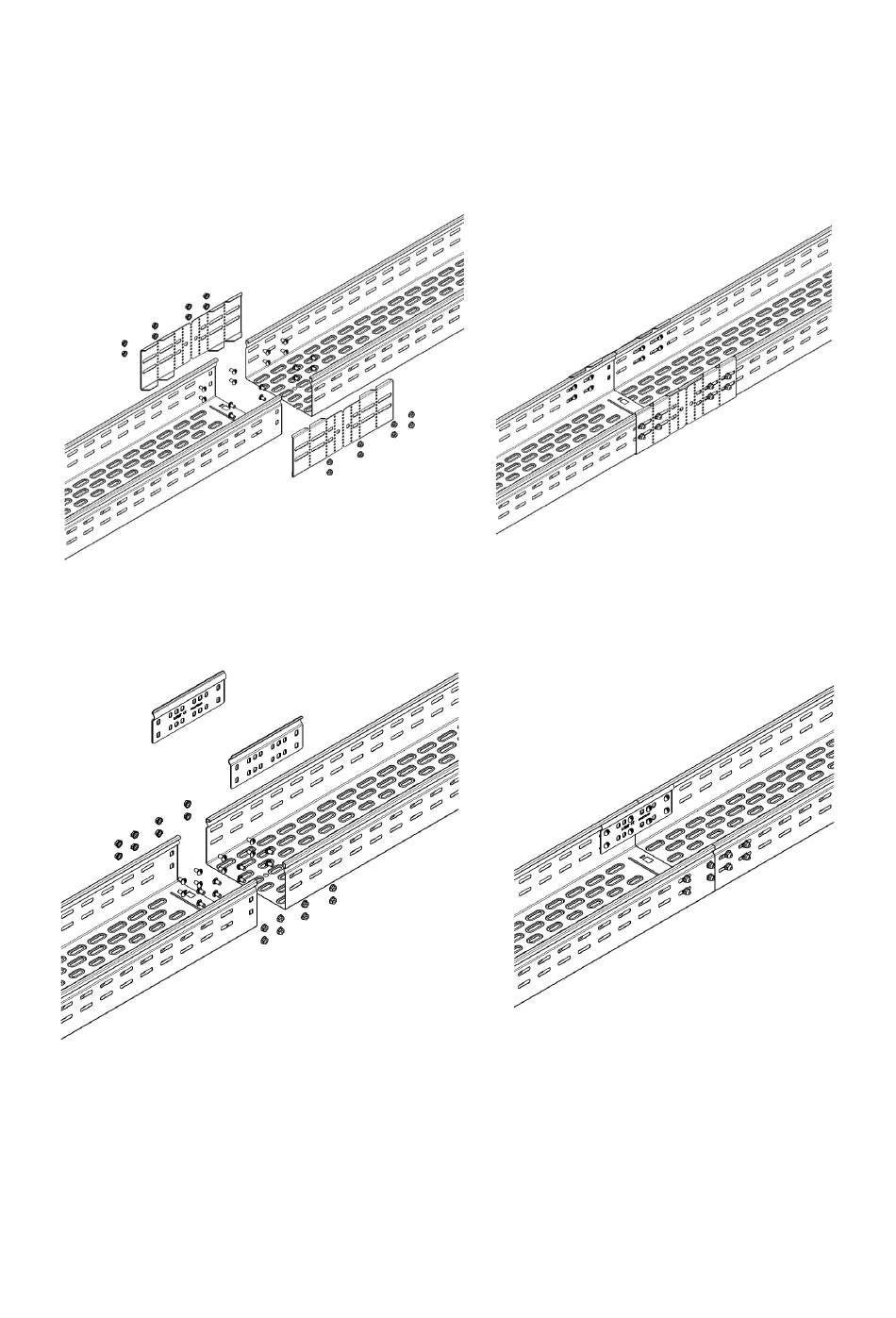

H100 avec le côté mâle découpé
La hauteur 100mm est assemblée à l'aide de 2 éclisses EDU à la jonction côté mâle découpé et la partie
femelle intacte de la deuxième longueur.
Utilisez 8 vis M6x12 pour chaque éclisse.
Montage alternatif : utilisez 2 éclisses plates EP, en fixant celles-ci à l'aide de 8 vis M6x12 sur chaque
éclisse.
Il est possible d'ajouter une plaque de fond afin de renforcer la jonction entre 400 et 600mm de largeur
en utilisant 5 vis additionnelles M6x12.
Document interne LCM - P31 Guide de montage
11.2020
