7.3.2.
H50

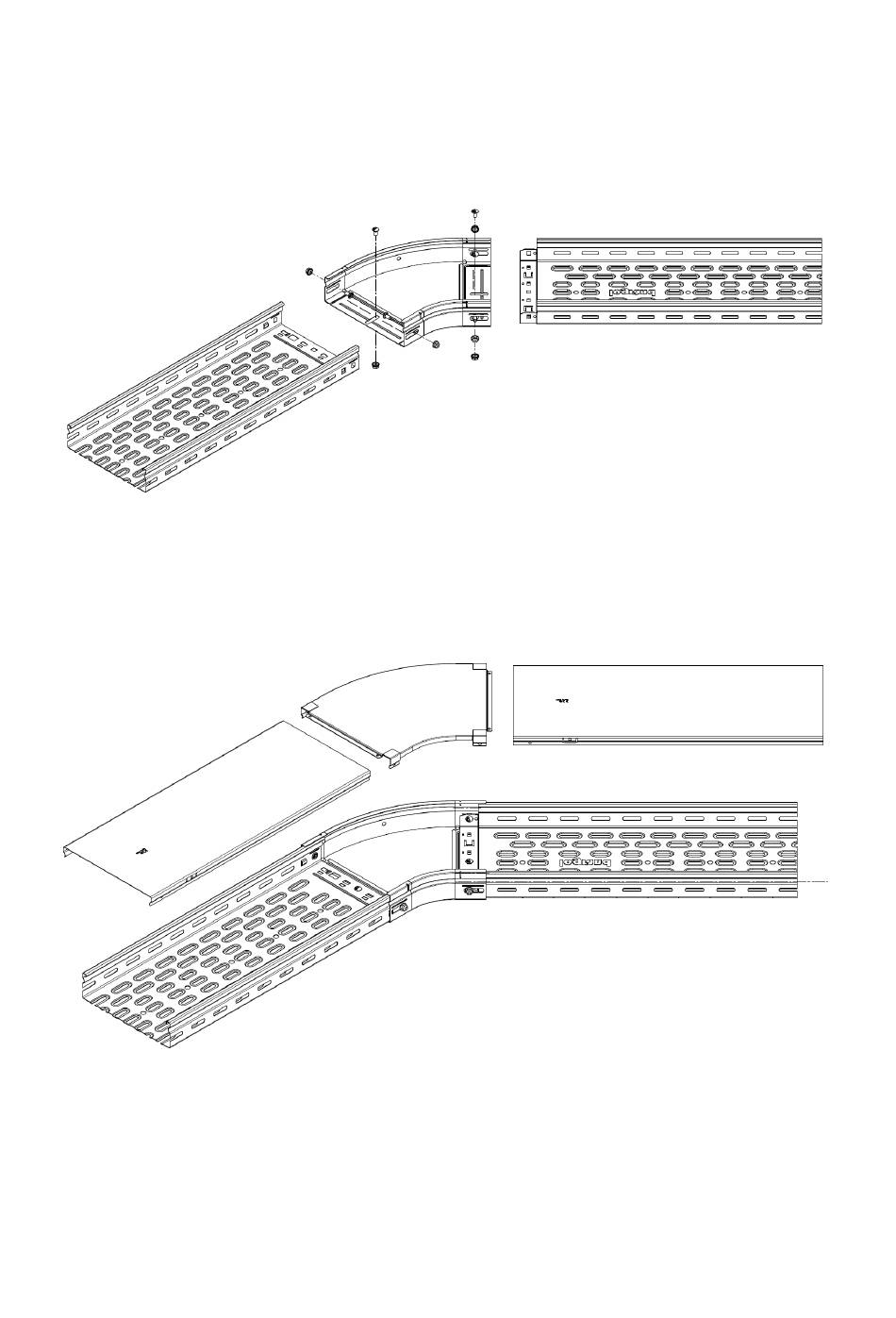

Le coude 45° de hauteur 50mm est assemblé à l'aide de 2x3 vis M6x12 sur les côtés de l'accessoire à
la jonction et au fond de la jonction.
La 3ème vis du milieu est optionnelle jusqu'à la largeur 300mm.
En cas de pose du couvercle sur le système de chemin de câbles, Il faut fixer en premier le couvercle
sur l'accessoire et ensuite les couvercles sur les longueurs.
Option de montage : pour les largeurs de 400mm à 600mm, il est possible d'utiliser le trou latéral du
coude (ø7mm) placé au milieu du côté extérieur pour fixer une suspension additionnelle pour plus de
rigidité.
Document interne LCM - P31 Guide de montage
