5.1.5.
H50 avec le côté mâle découpé

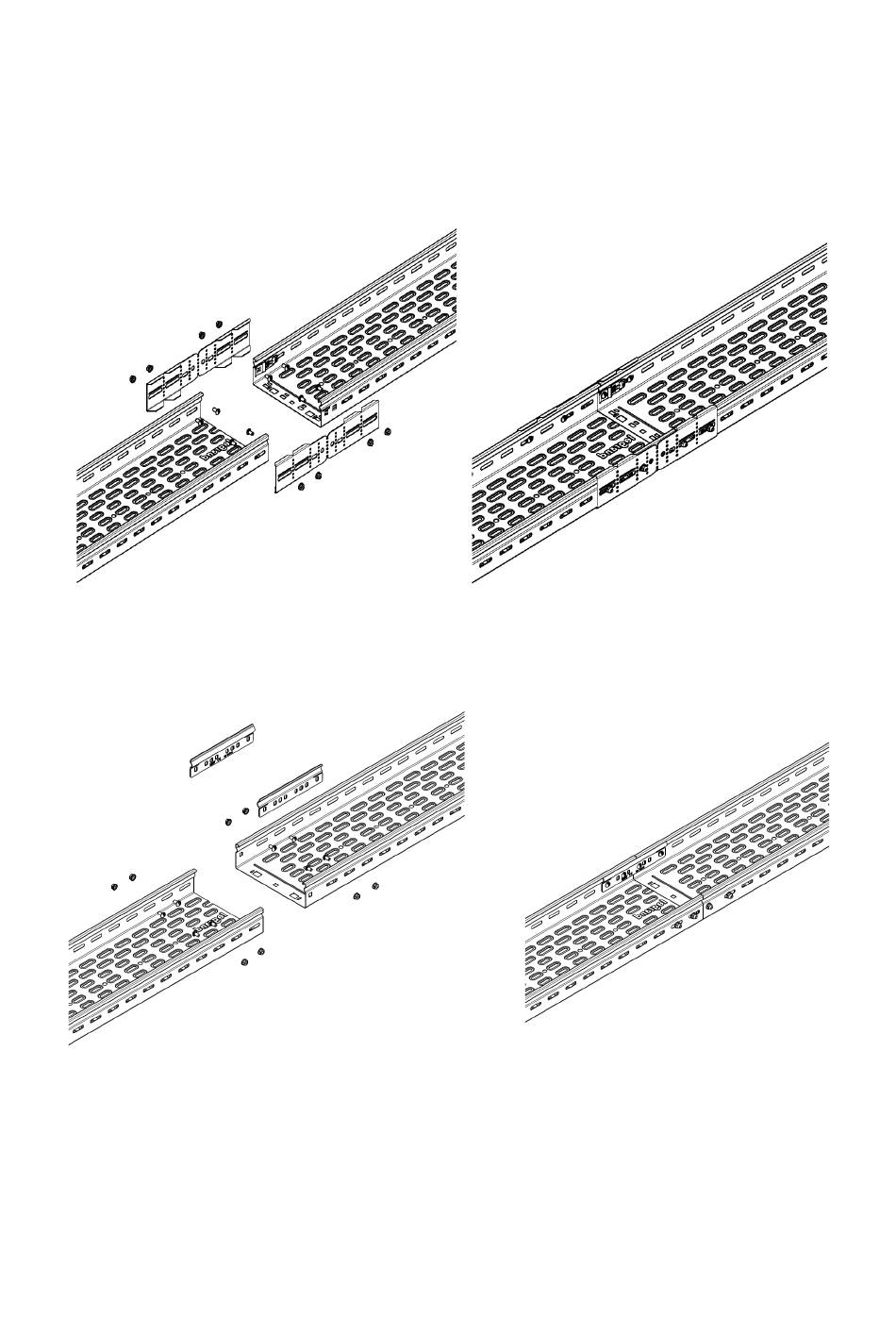

La hauteur 50mm est assemblée à l'aide de 2 éclisses EDU à la jonction côté mâle découpé et la partie
femelle intacte de la deuxième longueur.
Il n'est pas nécessaire dans ce cas d'enlever l'éclisse automatique.
Utilisez 4 vis M6x12 pour chaque éclisse.
Montage alternatif : utilisez 2 éclisses plates EP, en fixant celles-ci à l'aide de 4 vis M6x12 sur chaque
éclisse.
Enlever l'éclisse automatique dans le cas où celle-ci est présente côté femelle.
Il est possible d'ajouter une plaque de fond afin de renforcer la jonction entre 400 et 600mm de
largeur en utilisant 5 vis additionnelles M6x12.
Document interne LCM - P31 Guide de montage
